Para reemplazar o ajustar la correa de la plataforma del John Deere X534, consulta el diagrama oficial que muestra la disposición de las poleas, tensores y correas auxiliares. Este diagrama indica claramente la ruta correcta de la correa principal, evitando errores de instalación que puedan causar desgaste prematuro o fallas en el corte.
Verifica la tensión recomendada en el manual del fabricante y utiliza las marcas de referencia en el diagrama para alinear correctamente cada componente. Las poleas del lado derecho e izquierdo tienen posiciones específicas que garantizan un funcionamiento uniforme de la plataforma y reducen el riesgo de vibraciones o deslizamiento.
Durante el mantenimiento, revisa también las correas auxiliares de accesorios como la bomba hidráulica y el alternador. El diagrama permite identificar cada correa y su recorrido exacto, facilitando la sustitución rápida y evitando confusiones entre las distintas rutas de correas.
Al seguir el diagrama, asegúrate de inspeccionar las poleas y tensores por desgaste, asegurando que los rodillos giren libremente y que los tensores mantengan la presión adecuada. Esto garantiza que la plataforma funcione de manera constante, con cortes uniformes y sin sobrecarga del motor.
Guía completa para entender el diagrama de la correa de la plataforma John Deere X534
Ubica el diagrama de la correa de la plataforma en el manual del usuario o en recursos oficiales de John Deere. Identifica la correa principal, los tensores y las poleas. Cada elemento del diagrama indica la dirección y el recorrido que la correa debe seguir para un funcionamiento correcto.
Verifica el estado de las poleas antes de instalar la correa. Asegúrate de que giren libremente y sin ruidos. Una polea dañada o bloqueada puede afectar la alineación de la correa y causar desgaste prematuro.
Coloca la correa siguiendo la ruta mostrada en el diagrama. Presta atención a las poleas de tensión; ajusta el tensor hasta que la correa tenga la tensión adecuada, evitando que quede floja o excesivamente apretada.
Revisa la orientación de la correa sobre cada polea, especialmente en sistemas con poleas múltiples. Algunas poleas pueden tener un sentido de giro específico marcado en el diagrama.
Después de instalar, enciende la plataforma brevemente para observar el movimiento de la correa. Comprueba que no haya deslizamientos, chirridos o vibraciones. Si detectas irregularidades, detén el equipo y ajusta nuevamente la tensión.
Mantén un registro del mantenimiento y reemplazo de la correa según el número de horas de uso indicado por el fabricante. Un seguimiento constante prolonga la vida útil de la correa y evita fallas inesperadas durante la operación.

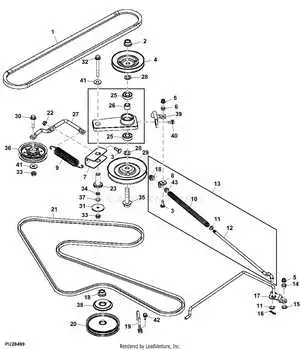

Identificación de las correas y poleas en el diagrama del X534

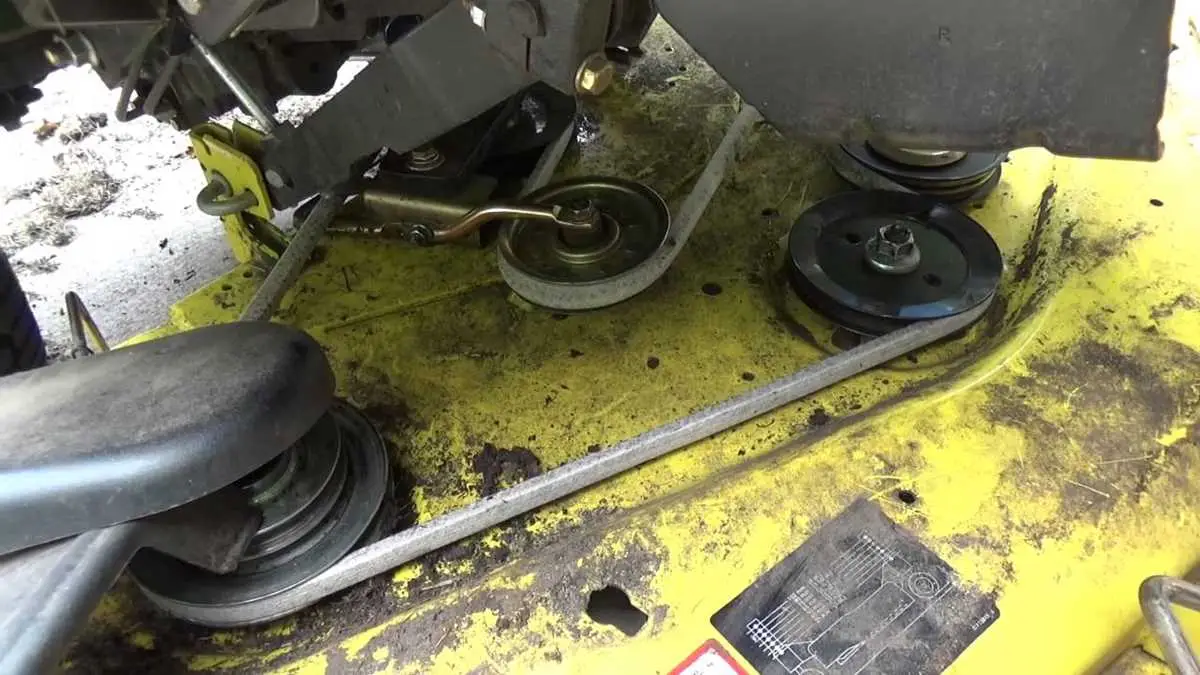

Ubica primero la correa principal del deck, que conecta el motor con las poleas del corte. Esta correa es más ancha y resistente, y se identifica en el diagrama con líneas continuas y números específicos de referencia.
La polea motriz del motor se muestra en la parte superior izquierda del diagrama; controla la tensión y transmite el movimiento a todas las demás poleas. Revisa que sus dimensiones coincidan con las indicadas en el manual para evitar deslizamientos.
Identifica las poleas del deck: normalmente son tres, cada una alineada con un cuchillo del cortacésped. Se diferencian por su diámetro y por el número de ranuras para la correa. Asegúrate de que la correa se coloque siguiendo la secuencia mostrada en el diagrama, pasando correctamente por cada polea.
Localiza la polea tensora: se representa con un resorte o un eje ajustable. Su función es mantener la tensión adecuada de la correa principal, evitando que se afloje durante el corte. Ajusta según las indicaciones del diagrama para mantener un funcionamiento uniforme.

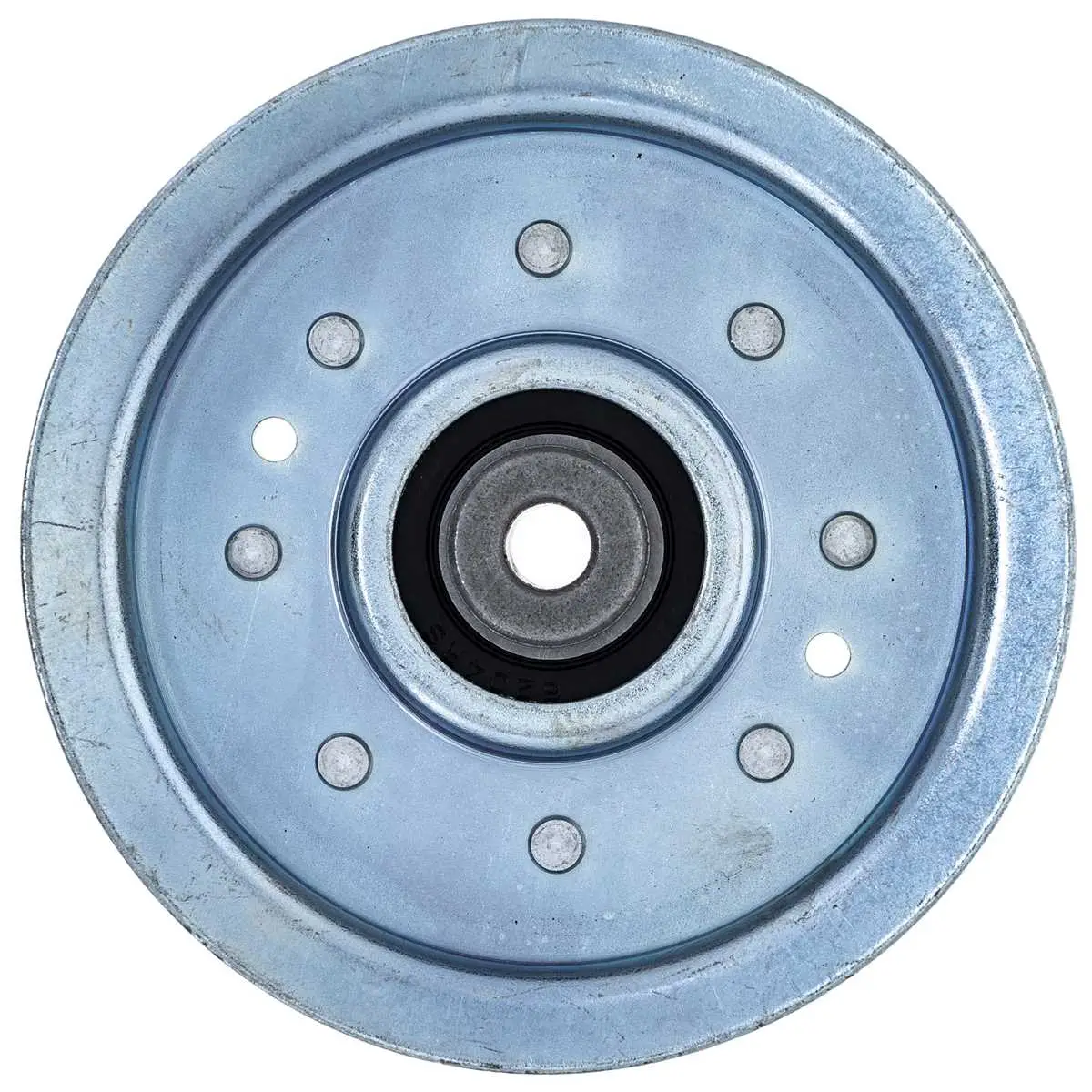

Revisa también las poleas idler: se encuentran en rutas secundarias de la correa y guían su recorrido, evitando que roce otras piezas. Cada idler tiene su posición exacta señalada en el diagrama y debe instalarse con la orientación indicada.
Confirma que todas las correas menores, que conectan poleas auxiliares como la de transmisión de tracción, coincidan con los símbolos y medidas del diagrama. Su correcta instalación garantiza que el X534 funcione sin interferencias y prolonga la vida útil de las correas.
Procedimiento paso a paso para reemplazar la correa de la plataforma
1. Preparar la plataforma: Apaga el motor y desconecta la batería para evitar cualquier arranque accidental. Asegúrate de que la plataforma esté nivelada y el freno de estacionamiento activado.
2. Retirar la correa vieja: Localiza la correa de la plataforma siguiendo el diagrama oficial del X534. Afloja el tensor y desliza la correa de los poleas principales, incluyendo la polea del motor y las poleas de la plataforma. Observa la orientación de la correa para colocar correctamente la nueva.
3. Revisar las poleas: Examina todas las poleas en busca de desgaste, grietas o acumulación de suciedad. Limpia las poleas con un paño seco y asegúrate de que giren libremente antes de instalar la correa nueva.
4. Instalar la correa nueva: Coloca la nueva correa siguiendo la ruta indicada en el diagrama. Comienza por las poleas más grandes y deja el paso final para la polea tensora. Comprueba que los surcos de la correa encajen correctamente en cada polea.
5. Ajustar la tensión: Utiliza el tensor para aplicar la tensión correcta a la correa. Debe permitir un ligero movimiento al presionar con los dedos, pero sin quedar floja. Evita sobre tensarla, ya que puede dañar el motor y las poleas.
6. Verificar el funcionamiento: Conecta la batería y arranca el motor brevemente. Observa que la correa se mantenga en su lugar y no haga ruidos extraños. Si detectas vibraciones o deslizamientos, apaga el motor y ajusta la tensión nuevamente.
7. Revisión final: Una vez que la correa funcione correctamente, inspecciona visualmente todo el sistema para asegurar que no haya desalineaciones. Revisa periódicamente durante las primeras horas de uso para confirmar que la instalación se mantenga estable.
Solución de problemas comunes relacionados con la correa de la plataforma
Verifica la tensión de la correa antes de cualquier diagnóstico. Una correa floja provoca deslizamiento y reduce el rendimiento de corte. Ajusta la tensión siguiendo las indicaciones del manual del X534.
Inspecciona la correa en busca de grietas, desgaste o bordes deshilachados. Si se detectan daños, reemplaza la correa inmediatamente para evitar roturas durante el uso.
Revisa las poleas y rodillos. Acumulo de suciedad o deformaciones pueden generar ruidos, vibraciones y desgaste irregular de la correa.
- Limpia los rodillos y poleas con un paño seco y cepillo suave.
- Asegúrate de que las poleas giren libremente sin resistencia excesiva.
- Comprueba que no haya objetos atrapados entre la correa y las poleas.
Verifica la alineación de la correa. Una correa desalineada se desplaza lateralmente y reduce la vida útil. Ajusta la posición de los rodillos y soportes según el diagrama de la plataforma.
Si la correa se desliza durante el corte, revisa la tensión y el desgaste de la polea motriz. Sustituye cualquier componente desgastado para mantener la tracción correcta.
Controla el estado del embrague de la plataforma. Un embrague defectuoso puede generar patinaje de la correa y un corte irregular.
Registra los mantenimientos realizados y reemplazos de correa. Llevar un control ayuda a identificar patrones de desgaste y programar reemplazos antes de fallas graves.
