Revise el diagrama de piezas de la plataforma de corte X530 54 antes de cualquier intervención mecánica para identificar correctamente cada componente y su ubicación precisa. Esto permite evitar errores al desmontar poleas, correas y cuchillas.
Use el diagrama para determinar qué piezas requieren inspección o reemplazo. Por ejemplo, verifique los rodamientos y los ejes de las cuchillas, asegurándose de que no presenten desgaste excesivo que pueda afectar el corte.
Siguiendo las referencias del diagrama, ajuste la tensión de las correas y compruebe la alineación de las poleas. Mantener estos parámetros según las especificaciones del fabricante prolonga la vida útil de la plataforma y mejora la seguridad operativa.
Consulte el diagrama al ensamblar componentes nuevos o realizar reparaciones parciales. Marcar visualmente cada pieza durante el proceso facilita el seguimiento de los pasos y evita confusiones entre elementos similares.
El diagrama también ayuda a planificar el inventario de repuestos. Identifique los códigos de cada pieza para ordenar los componentes correctos y garantizar que la plataforma X530 54 esté siempre lista para su uso sin interrupciones.
Guía completa de piezas de la plataforma cortadora John Deere X530 54 y su diagrama
Localiza la plataforma cortadora X530 54 sobre una superficie plana y estable antes de revisar las piezas. Comienza identificando el chasis principal, que sirve como base para el ensamblaje de todos los componentes.
Verifica las cuchillas, asegurándote de que estén afiladas y correctamente fijadas al eje. Cada cuchilla se conecta mediante tornillos y arandelas específicas, según indica el diagrama de piezas.
Examina los soportes de la plataforma y los brazos de elevación. Estos elementos garantizan el movimiento uniforme de la plataforma durante el corte y deben estar libres de desgaste excesivo.
Revisa los rodillos delanteros y traseros, que mantienen la estabilidad de la plataforma. Confirma que giren sin fricción y que los pasadores de retención estén en su lugar.
Inspecciona el sistema de transmisión, incluyendo correas y poleas. Las correas deben ajustarse al nivel recomendado por el fabricante y las poleas deben alinearse correctamente según el diagrama.
Identifica los puntos de lubricación indicados en el diagrama y aplica grasa adecuada en los bujes y rodamientos. Esto previene desgaste prematuro y asegura un funcionamiento suave.
Confirma que todos los tornillos, tuercas y pernos coincidan con los números de referencia del diagrama. Mantén un registro de los repuestos y reemplaza inmediatamente cualquier pieza dañada.
Utiliza el diagrama de piezas como guía para el montaje y desmontaje, siguiendo la secuencia recomendada. Esto evita errores y facilita futuras intervenciones de mantenimiento.
Identificación de cada componente en el diagrama de la plataforma X530 54
Para identificar correctamente los componentes de la plataforma X530 54, sigue el diagrama de piezas paso a paso y localiza cada elemento según su posición y función.
- Cuchillas de corte: Ubicadas en la parte inferior central, responsables del corte del césped. Revisa que estén afiladas y sin daños.
- Soportes de cuchilla: Conectan las cuchillas al eje central y permiten un giro estable. Confirma que los pernos estén ajustados.
- Eje de transmisión: Transfiere el movimiento del motor a las cuchillas. Verifica que no presente desgaste ni holguras.
- Rodamientos del eje: Facilitan la rotación suave de las cuchillas. Lubrica según las especificaciones del fabricante.
- Correas de transmisión: Ubicadas en la parte superior, conectan el motor con el eje. Inspecciona por grietas o deshilachados.
- Tensores de correa: Mantienen la tensión adecuada en las correas. Ajusta siguiendo las medidas indicadas en el diagrama.
- Chasis de la plataforma: Base metálica que sostiene todos los componentes. Comprueba que no tenga deformaciones ni corrosión.
- Ruedas de apoyo: Se ubican en los extremos para nivelar el corte y evitar contacto excesivo con el suelo. Asegura que giren libremente.
- Palanca de altura de corte: Controla la posición vertical de la plataforma. Confirma que se mueva sin bloqueos y que los pasadores estén firmes.
- Tornillería y pernos: Sujetan todos los elementos del conjunto. Revisa regularmente el apriete y reemplaza los dañados.
Al seguir el diagrama, identifica cada pieza por su forma y ubicación, y utiliza la lista de referencia para asegurarte de que ningún componente falte o esté mal instalado.
Procedimiento para inspección y reemplazo de piezas desgastadas de la plataforma
Revise la plataforma X530 54 antes de cada uso inspeccionando las cuchillas, correas y poleas. Identifique cualquier signo de desgaste, grietas o deformaciones en las cuchillas y asegúrese de que giren libremente.
Afloje los tornillos y tuercas de las cuchillas utilizando una llave adecuada. Retire las cuchillas con cuidado evitando contacto directo con los bordes. Compare las cuchillas retiradas con repuestos originales para confirmar compatibilidad antes de la instalación.

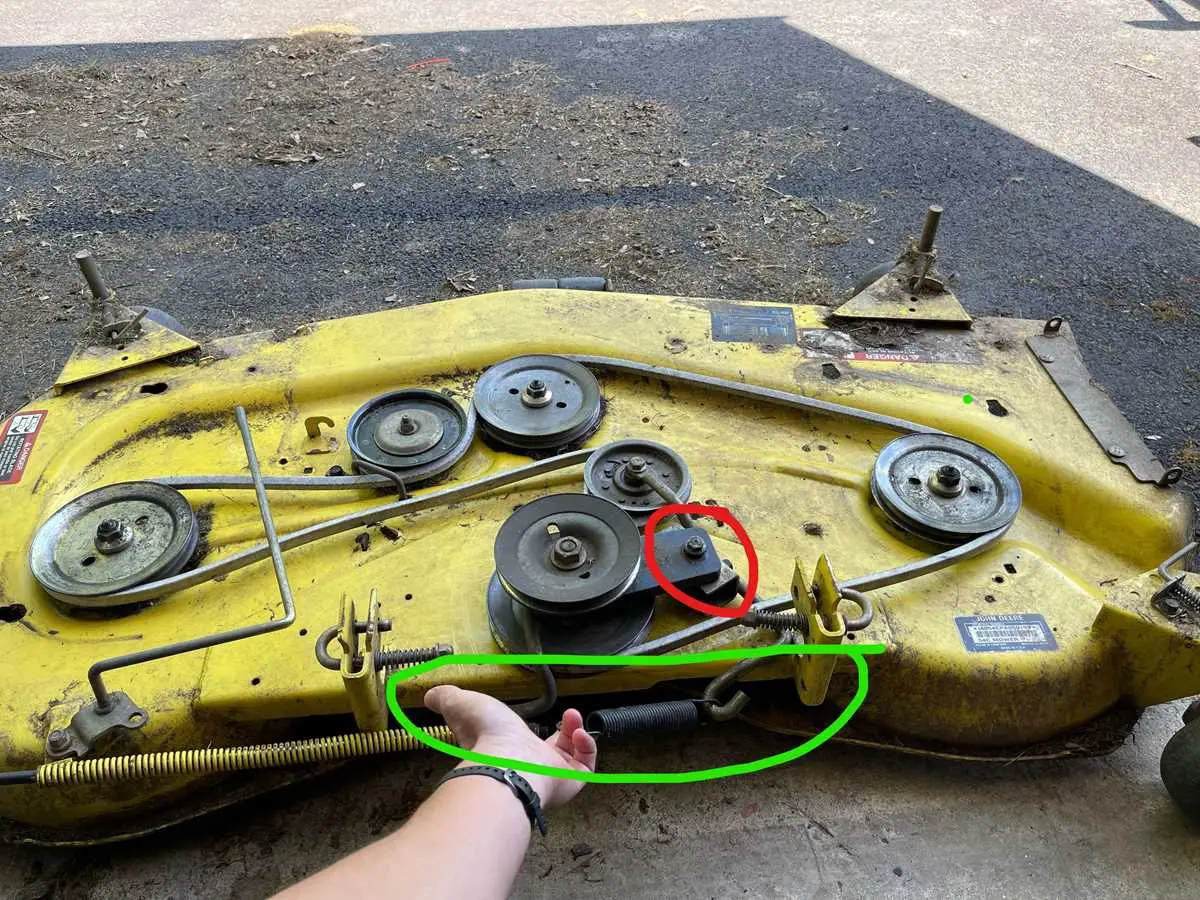

Examine las correas de transmisión buscando grietas, deshilachados o estiramiento excesivo. Reemplace las correas dañadas retirando los tensores y poleas según el diagrama de piezas. Instale las nuevas correas siguiendo la secuencia indicada para evitar desalineación y desgaste prematuro.
Verifique el estado de las poleas y rodamientos. Limpie los restos de césped y suciedad, y aplique lubricante si es necesario. Sustituya cualquier rodamiento ruidoso o con holgura evidente para mantener el funcionamiento uniforme de la plataforma.
Una vez instaladas las piezas nuevas, ajuste todas las fijaciones al par recomendado por el fabricante. Gire manualmente la plataforma para comprobar que no haya fricción ni interferencias. Realice una prueba de corte en un área pequeña para confirmar que la plataforma opera correctamente y que todas las piezas reemplazadas funcionan en conjunto.
Montaje correcto de la plataforma siguiendo el diagrama de piezas
Coloca la plataforma sobre una superficie plana y estable, asegurando que los soportes y rodillos queden alineados con los puntos indicados en el diagrama. Identifica cada componente antes de ensamblar: correas, poleas, cuchillas y ejes deben corresponder exactamente con la numeración del diagrama.
Instala primero los ejes principales, fijándolos con los pernos especificados y aplicando la torsión recomendada en el manual del X530 54. Verifica que las poleas giren libremente sin rozar con otros componentes.
Coloca las cuchillas y ajusta los tornillos con el par indicado. Comprueba que todas giren de manera uniforme y que la distancia entre cuchillas y cubierta sea la correcta para evitar contacto durante la operación.
Ensambla las correas siguiendo la ruta marcada en el diagrama. Comprueba la tensión con la herramienta adecuada: deben moverse ligeramente al aplicar presión, pero sin aflojarse ni desviarse de las poleas.
Instala los guardas y tapas protectoras, asegurando que todos los puntos de fijación queden firmes. Revisa visualmente cada unión y realiza un giro manual de la plataforma para confirmar que no hay interferencias ni holguras.
Finaliza el montaje verificando que los soportes de elevación y las conexiones al tractor encajen sin dificultad. Ajusta los niveles si es necesario, respetando las especificaciones del diagrama para un funcionamiento seguro y estable.
