Verifica las conexiones del embrague antes de intentar cualquier reparación en la plataforma de corte. Asegúrate de que los terminales estén limpios y ajustados para evitar fallos eléctricos que puedan interrumpir el funcionamiento del cortacésped.
Consulta el diagrama de cableado específico del X485 para identificar correctamente cada componente. Esto incluye el interruptor de seguridad, el solenoide del embrague y las conexiones a la batería, lo que facilita la localización de posibles cortocircuitos o cables dañados.
Realiza pruebas de continuidad utilizando un multímetro para confirmar que la corriente fluye correctamente a través del sistema. Detectar cables sueltos o secciones dañadas previene problemas de arranque y asegura un acoplamiento confiable del embrague.
Mantén el sistema limpio y seco durante el mantenimiento. La suciedad o la humedad pueden afectar los contactos eléctricos, provocando que el embrague no se active correctamente y generando un desgaste prematuro en los componentes.
Sigue los códigos de color del cableado indicados en el diagrama. Esto ayuda a evitar errores de conexión y asegura que cada cable llegue al terminal correcto, manteniendo la seguridad del equipo y la integridad del sistema eléctrico.

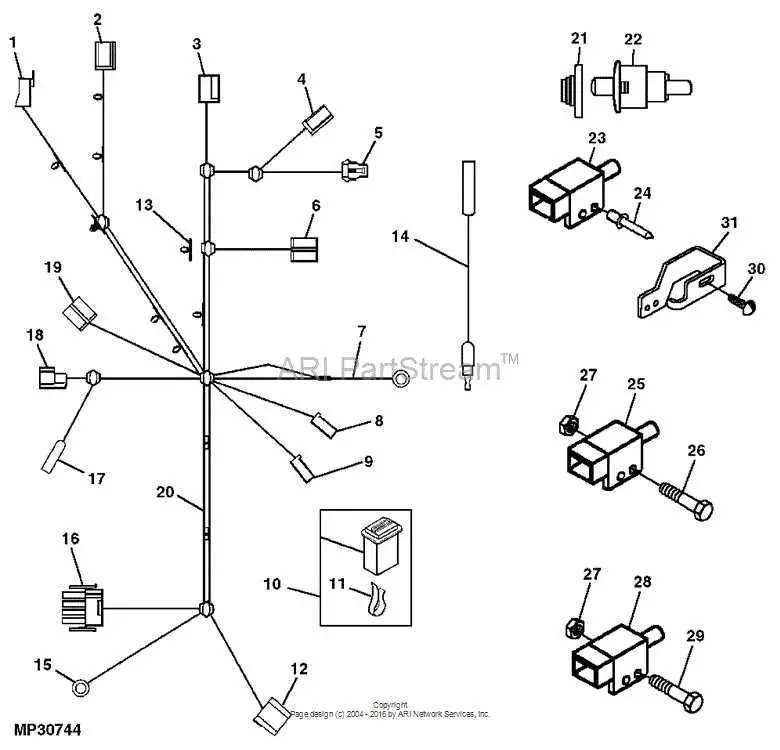

Guía completa del diagrama de cableado del embrague de la plataforma John Deere X485
Conecta el embrague siguiendo el diagrama específico del X485 para garantizar un funcionamiento correcto. Cada cable tiene un color y función definida que evita cortocircuitos y fallos de activación.
- Cable rojo: Alimentación positiva del embrague. Conéctalo al terminal de 12V identificado en la plataforma.
- Cable negro: Tierra. Asegúrate de que el punto de conexión esté limpio y sin corrosión para evitar pérdida de señal.
- Cable verde/amarillo: Señal de activación desde la palanca de control. Confirma que el conector esté firmemente acoplado.
Revisa la continuidad de los cables con un multímetro antes de encender la máquina. Esto previene daños en el embrague y en el sistema eléctrico.
- Desconecta la batería antes de cualquier manipulación.
- Localiza el módulo del embrague en la plataforma.
- Conecta cada cable según el diagrama, respetando los colores y la polaridad.
- Verifica la sujeción de los conectores y ajusta cualquier terminal flojo.
- Reconecta la batería y prueba el embrague sin carga para confirmar la correcta instalación.
Evita enrutar los cables cerca de piezas móviles o fuentes de calor. Usa abrazaderas o canaletas para mantenerlos fijos y protegidos.
Si detectas chisporroteo o fallos de activación, inspecciona los conectores y los fusibles del circuito. Un mantenimiento regular del cableado aumenta la durabilidad del embrague y reduce fallos operativos.
Identificación de cables y conectores en el embrague de la plataforma X485
Localiza el conector principal del embrague en el lado derecho del chasis, justo detrás del asiento. Este conector suele ser de color negro con terminales metálicas plateadas. Antes de manipularlo, desconecta la batería para evitar cortocircuitos.
El cable positivo (+) se identifica por su funda verde con una franja amarilla y se conecta directamente al solenoide del embrague. Verifica que el terminal esté limpio y firme, asegurando contacto eléctrico óptimo.
El cable negativo (-) tiene funda negra y se conecta a la masa del chasis. Comprueba que el punto de conexión no tenga óxido ni suciedad para mantener la continuidad eléctrica.
El cable de señal que activa el embrague desde el interruptor de la palanca de mando suele ser azul con una franja blanca. Este cable debe estar correctamente enganchado al conector del solenoide, evitando torsiones o pellizcos.
Inspecciona los conectores: los clips de seguridad deben encajar sin esfuerzo y los pines no deben estar doblados. Aplica grasa dieléctrica en los terminales antes de volver a montar para proteger contra humedad y corrosión.
Si se observa desgaste en el aislamiento de cualquier cable, reemplázalo de inmediato. Mantén los cables sujetos con bridas, evitando contacto con partes móviles como poleas y correas.
Pasos para verificar la continuidad y el estado del cableado del embrague
Desconecta la batería del John Deere X485 antes de iniciar cualquier prueba para evitar cortocircuitos.
Ubica el conector del embrague de la plataforma y asegúrate de que esté limpio y libre de corrosión. Retira cualquier residuo con un cepillo de cerdas suaves o aire comprimido.
Utiliza un multímetro configurado en modo de continuidad. Conecta una punta al terminal de alimentación y la otra al terminal de retorno del cableado del embrague.
Observa la lectura del multímetro: un pitido continuo indica que el cable mantiene continuidad, mientras que la ausencia de señal sugiere ruptura interna o conexión defectuosa.
Inspecciona visualmente todo el trayecto del cable, buscando grietas, cortes o desgaste por roce con otras piezas móviles. Marca los puntos dañados para repararlos o reemplazarlos.
Si el cable está expuesto a humedad, revisa que no haya oxidación en los terminales. Aplica un limpiador de contactos eléctricos y vuelve a conectar para asegurar un buen flujo de corriente.
Repite la prueba de continuidad después de cualquier reparación para confirmar que el cable funciona correctamente antes de reconectar la batería y probar el embrague.
Soluciones comunes a fallos eléctricos en el embrague de la plataforma X485
Verifica el fusible del embrague antes de cualquier intervención; un fusible fundido es la causa más frecuente de fallo eléctrico. Sustituye el fusible por uno del amperaje especificado por John Deere.
Inspecciona los cables que conectan el embrague a la batería y al interruptor de seguridad. Busca señales de desgaste, cortes o corrosión en los terminales. Limpia los contactos y reemplaza cualquier cable dañado.
Comprueba la continuidad del interruptor de seguridad del freno de estacionamiento y del asiento. Usa un multímetro en posición de ohmios para asegurarte de que cierran correctamente el circuito cuando se activan.
Revisa el solenoide del embrague. Escucha un clic al activarlo; si no lo hay, mide la tensión en sus terminales durante la activación. Sustituye el solenoide si no recibe tensión o si no responde al comando eléctrico.
Controla el estado del propio embrague. Si los cables y el solenoide funcionan correctamente, desconecta el embrague y verifica que el rotor gire libremente; cualquier bloqueo indica desgaste interno y necesidad de reemplazo.
Confirma que las conexiones a tierra estén firmes y libres de óxido. Una mala conexión a tierra puede provocar fallos intermitentes incluso con componentes en buen estado.
Después de cada intervención, prueba el embrague con el motor apagado y luego en marcha para asegurarte de que responde correctamente al pedal o interruptor de activación.
