Para mantener tu cortacésped John Deere X380 en buen estado, es fundamental entender cómo funciona el sistema de la deck de corte. El diagrama de la deck es una herramienta clave para realizar un mantenimiento preciso, ya que te permite visualizar el arreglo de las piezas y componentes. Ya sea que necesites ajustar la altura de corte o reemplazar una cuchilla, contar con un diagrama detallado simplifica enormemente el proceso.
El diagrama de la deck de este modelo es esencial para identificar correctamente los componentes y asegurarte de que todo esté alineado y funcionando correctamente. Conocer la ubicación de las piezas como las cuchillas, poleas y correas te permitirá hacer reparaciones o cambios con mayor precisión y rapidez. Asegúrate de revisar el manual de tu cortacésped para obtener una vista detallada de la diagramación de la deck.
En el caso de que debas reemplazar alguna parte, es recomendable que sigas las indicaciones del diagrama. Esto garantiza no solo la correcta instalación, sino también el mantenimiento de la eficiencia del equipo. Además, los diagramas suelen ofrecer información sobre cómo ajustar las piezas para asegurar el mejor rendimiento durante su uso.

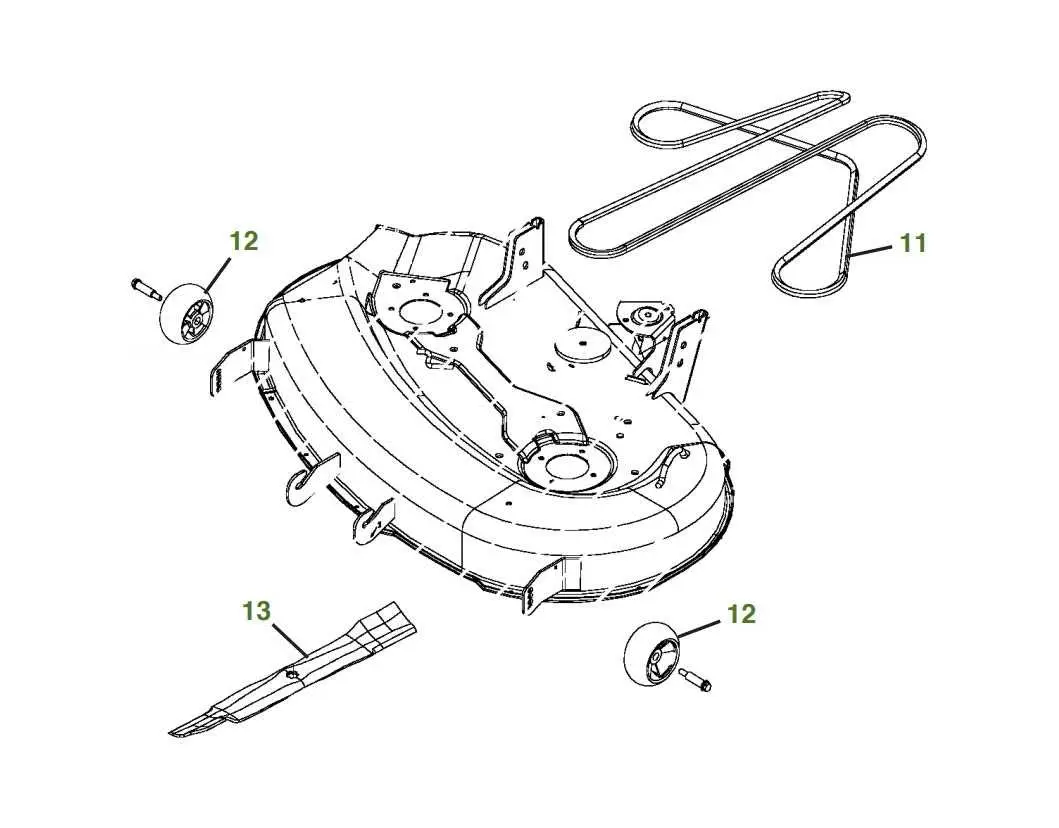

Diagrama del Deck de Cortacésped John Deere X380
Para asegurar un rendimiento óptimo de tu cortacésped John Deere X380, es fundamental conocer el diagrama del deck de corte. Este esquema detalla la disposición de las piezas clave que afectan la eficiencia del corte y el mantenimiento del equipo.
El deck de corte de este modelo está compuesto principalmente por las siguientes partes: el cubo del eje, las cuchillas, las poleas, el sistema de correas y los soportes. El cubo del eje conecta las cuchillas con el motor, permitiendo su rotación. Las poleas facilitan la transmisión de la potencia desde el motor hacia las cuchillas a través de las correas. Los soportes aseguran que las cuchillas se mantengan firmemente en su lugar, evitando movimientos indeseados durante el funcionamiento.
El diagrama también muestra la ubicación exacta de cada componente, permitiendo realizar ajustes o cambios de piezas con facilidad. Esto es particularmente útil cuando se necesitan reemplazar las cuchillas o las correas, tareas que requieren precisión para mantener el rendimiento del cortacésped.
Si el diagrama no está disponible en tu manual, puedes consultar los diagramas en línea que ofrecen detalles exactos de las piezas y sus conexiones. Asegúrate de seguir las recomendaciones de mantenimiento basadas en este diagrama para evitar el desgaste prematuro de los componentes.
Montaje y Ubicación de Componentes Clave en el Deck
Coloca el deck de la cortadora John Deere X380 de forma correcta para asegurar su funcionamiento óptimo y evitar daños a largo plazo. Asegúrate de que los componentes clave estén bien montados y ubicados en su posición exacta.
- Soportes del deck: Coloca los soportes de manera firme en los puntos de anclaje del chasis. Los tornillos deben ajustarse con el par adecuado para evitar vibraciones y movimientos indeseados.
- Ruedas de soporte: Instala las ruedas en los laterales del deck para proporcionar estabilidad. Ajusta la altura de las ruedas para que el deck mantenga una distancia constante del suelo.
- Correas: Coloca las correas de transmisión de forma que no estén ni demasiado tensas ni demasiado flojas. Revisa que no haya desgaste o daño visible.
- Palas de corte: Asegúrate de que las cuchillas estén montadas correctamente en los ejes, con las tuercas bien apretadas. Una instalación incorrecta puede afectar el rendimiento del corte.
- Conexión de la correa de mando: Verifica que la correa esté alineada correctamente con los rodillos y los mecanismos de transmisión para asegurar que el sistema de corte reciba el impulso necesario.
Una vez montados los componentes, revisa que el deck se mueva sin obstáculos y que las piezas móviles funcionen con fluidez. Inspecciona regularmente para mantener la cortadora en condiciones ideales.
Instrucciones para Ajustar la Altura de Corte según el Diagrama
Para ajustar la altura de corte de tu cortacésped John Deere X380, revisa el diagrama del deck de corte para identificar las posiciones de los pernos de ajuste. Primero, asegúrate de que el motor esté apagado y el césped esté seco para evitar cualquier accidente.
Usa una llave para aflojar los pernos de ajuste ubicados en cada esquina del deck. El diagrama indica que cada uno controla la altura en una sección específica del deck, lo que permite un corte uniforme. Ajusta la altura deseada girando los pernos de manera que el deck se eleve o se baje según lo necesites. El rango típico de ajuste es entre 1.5 y 4.5 pulgadas.
Después de realizar el ajuste, verifica que la altura del deck sea la misma en todas las áreas. Para esto, mide desde el suelo hasta el borde del deck en varios puntos usando una regla. Si alguna sección está más baja que las demás, ajusta los pernos correspondientes hasta que el deck quede nivelado.
Una vez que todos los ajustes estén hechos, asegúrate de apretar bien los pernos para evitar movimientos mientras se usa el cortacésped. Finalmente, realiza una prueba de corte en una pequeña área del césped para comprobar que la altura y el rendimiento sean los correctos.
Cómo Identificar y Reemplazar Piezas Usando el Diagrama del Deck
Para identificar y reemplazar piezas en el deck de la segadora John Deere X380, primero localiza el diagrama específico del deck que te ayudará a visualizar la disposición de las piezas. Este diagrama ofrece una representación clara de cada componente, desde las cuchillas hasta las correas y los pernos. Asegúrate de tener el manual a mano, ya que en él se detallan las piezas con códigos que te facilitarán la búsqueda exacta.
Comienza inspeccionando los componentes visibles como las cuchillas de corte, que suelen estar indicadas por un número de pieza en el diagrama. Si notas que alguna de ellas está dañada o desgastada, puedes localizar la referencia exacta en el diagrama para asegurarte de adquirir la pieza correcta. Usa una llave para aflojar los pernos de sujeción y retira la cuchilla dañada. Luego, coloca la nueva pieza siguiendo las indicaciones del diagrama para asegurar que esté instalada correctamente.
Si el problema está relacionado con las correas, revisa la ruta indicada en el diagrama del deck. Las correas suelen estar conectadas a varias poleas y pueden desgastarse con el tiempo. Al reemplazarlas, sigue la disposición de las poleas como se muestra en el diagrama para evitar errores de instalación. Usa una herramienta adecuada para retirar las correas viejas y sustituirlas por las nuevas. Asegúrate de tensar correctamente las correas según las especificaciones del manual.
Además de las cuchillas y las correas, otros componentes como los rodillos, pernos y tuercas también tienen representación en el diagrama. Reemplazar estos elementos es sencillo si sigues las instrucciones detalladas. Una vez que hayas sustituido las piezas necesarias, verifica que todos los componentes estén ajustados correctamente antes de realizar una prueba de funcionamiento.
