Para solucionar problemas relacionados con el interruptor PTO de un John Deere X340, es importante tener claro el esquema eléctrico del sistema. Este diagrama proporciona información clave sobre la conexión de los cables, los puntos de contacto y cómo interactúan los componentes. El interruptor PTO se encarga de activar o desactivar el sistema de transmisión de potencia hacia las cuchillas de la cortadora, por lo que cualquier fallo en su conexión puede interrumpir el funcionamiento del equipo.
En el esquema eléctrico del X340, se muestran las conexiones entre el interruptor PTO, el relé y la batería del tractor. Asegúrate de identificar correctamente los cables de alimentación y los de señal. Un error común es confundir los terminales, lo que puede resultar en un funcionamiento incorrecto del sistema. El diagrama también ilustra cómo se conectan los interruptores de seguridad y las protecciones contra sobrecarga, que son fundamentales para garantizar que el sistema funcione de manera segura.
Al revisar el diagrama, presta especial atención a los colores y códigos de los cables. El seguimiento de estas indicaciones garantizará una reparación rápida y precisa. Si el interruptor PTO no responde, es posible que el diagrama te ayude a identificar si el problema proviene de una desconexión, un fusible quemado o un interruptor defectuoso.
Esquema eléctrico del interruptor PTO de John Deere X340
Para solucionar problemas del interruptor PTO en el John Deere X340, sigue este esquema eléctrico detallado. El interruptor PTO es responsable de activar la toma de fuerza del cortacésped y controlar la conexión del motor a la unidad de corte.
El interruptor PTO tiene tres conexiones principales: un cable de alimentación, un cable de señal y un cable a tierra. El primero se conecta directamente a la batería del vehículo, mientras que el cable de señal va hacia el sistema de encendido. El cable a tierra debe conectarse al chasis del tractor para asegurar un funcionamiento seguro.

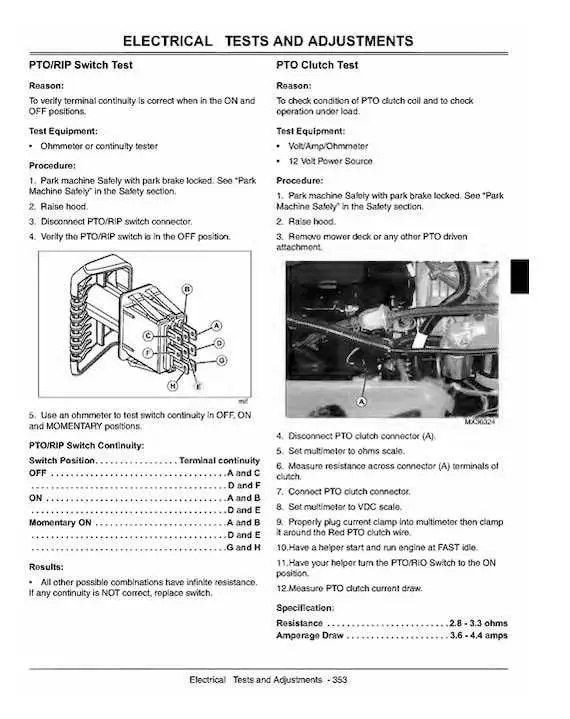

Cuando activas el interruptor PTO, este cierra el circuito y permite que la energía fluya hacia el sistema de corte. Si el interruptor no funciona correctamente, se puede verificar con un multímetro. Coloca el multímetro en la función de prueba de continuidad y revisa cada una de las conexiones del interruptor.
En el caso de un fallo en el interruptor, también puede ser necesario revisar el fusible asociado. El fusible protege el circuito de sobrecargas eléctricas y se debe reemplazar si está quemado. Asegúrate de que el nuevo fusible tenga la misma especificación que el original para evitar daños adicionales en el sistema.
Si el interruptor PTO no responde al accionarlo, verifica el cableado en busca de signos de desgaste o daño. Los cables deben estar bien conectados y sin corrosión para asegurar una transmisión de energía estable y continua. Si todo parece en orden, puede que sea necesario reemplazar el interruptor PTO por uno nuevo.
Conexiones eléctricas y componentes del interruptor PTO en el John Deere X340
Verifica siempre la conexión de los cables del interruptor PTO para evitar fallas en el sistema de encendido. Asegúrate de que el cableado esté firme y libre de corrosión para un funcionamiento óptimo. El interruptor PTO en el John Deere X340 se conecta a través de un sistema eléctrico sencillo pero efectivo, que incluye varios componentes claves.
El interruptor PTO en este modelo se encuentra cerca del panel de control y está vinculado a un relé que gestiona la activación de la cuchilla de la segadora. Cuando se activa el interruptor, una señal eléctrica se envía al relé, cerrando el circuito que permite que la cuchilla gire. Revisa las conexiones entre el interruptor y el relé, ya que un contacto suelto o corroído puede impedir que el sistema funcione correctamente.
El cableado debe seguir una ruta clara y estar aislado correctamente para evitar cortocircuitos. Inspecciona las conexiones de los cables que se dirigen al motor y al interruptor, y verifica que no haya desgaste ni daños visibles. Si se detecta alguna anomalía, reemplaza los cables dañados de inmediato.
Además, asegúrate de que el interruptor esté correctamente ajustado. Un interruptor PTO mal colocado puede no hacer contacto adecuado, lo que resultará en un funcionamiento inconsistente. Asegúrate de que el interruptor haga un buen contacto con los componentes metálicos que completan el circuito eléctrico.
Por último, revisa las conexiones a tierra, ya que una mala conexión a tierra puede generar problemas eléctricos que afecten el rendimiento del interruptor PTO. Si los problemas persisten, considera reemplazar el interruptor, ya que podría estar defectuoso.
Diagnóstico de fallos comunes en el interruptor PTO del John Deere X340
Si el interruptor PTO del John Deere X340 no funciona correctamente, puede ser debido a varios factores. Aquí te damos algunos pasos para diagnosticar y solucionar los problemas más comunes.
- Interruptor defectuoso: Si el interruptor PTO no responde, podría estar dañado o desgastado. Reemplázalo si no muestra signos de funcionamiento, como la activación de la luz indicadora.
- Conexiones eléctricas flojas: Revisa todas las conexiones del interruptor PTO. Las conexiones flojas o corroídas pueden interrumpir el flujo de electricidad. Asegúrate de que todos los cables estén bien conectados y limpios.
- Fusible fundido: Un fusible quemado en el sistema eléctrico del John Deere X340 puede cortar la corriente al interruptor PTO. Reemplaza el fusible y verifica que el sistema se reactive correctamente.
- Relé de PTO defectuoso: Si el interruptor PTO está en buen estado, pero sigue sin funcionar, el relé puede estar defectuoso. Reemplaza el relé si no se escucha el clic al activar el interruptor.
- Sensor de sobrecarga activado: El sistema de protección del PTO puede haber activado un sensor de sobrecarga. Revisa si el sistema detecta una sobrecarga o algún problema con el motor que impida el funcionamiento del PTO.
Con estos pasos podrás diagnosticar rápidamente el problema. Si ninguna de estas soluciones resuelve el fallo, lo mejor es consultar con un técnico especializado para una revisión más profunda.
Cómo reparar el interruptor PTO en el John Deere X340
Para reparar el interruptor PTO en tu John Deere X340, primero asegúrate de desconectar la batería del tractor para evitar posibles cortocircuitos o accidentes. Luego, localiza el interruptor PTO, que generalmente se encuentra en la parte superior de la caja de la transmisión, cerca del volante o del panel de control. Si el interruptor no responde correctamente al intentar activar o desactivar el sistema, es posible que esté defectuoso o que haya una conexión suelta.
Comienza verificando los cables que conectan el interruptor. Si algún cable está suelto o dañado, recórtalo cuidadosamente y reemplázalo. Si el cableado está en buen estado, el siguiente paso es comprobar el interruptor PTO en sí. Utiliza un multímetro para medir la continuidad del interruptor. Si no hay continuidad al activarlo, lo más probable es que el interruptor necesite ser reemplazado.
Si decides reemplazar el interruptor, compra uno compatible con el modelo X340. Retira los tornillos que aseguran el interruptor viejo en su lugar y conecta el nuevo siguiendo el mismo patrón de cables. Es importante que el nuevo interruptor esté bien instalado para garantizar que funcione correctamente.
Después de instalar el nuevo interruptor, realiza una prueba para asegurarte de que todo funciona correctamente. Vuelve a conectar la batería, arranca el motor y activa el PTO para comprobar que el sistema se encienda y apague sin problemas. Si el problema persiste, revisa nuevamente las conexiones y la instalación del interruptor.
