Para solucionar cualquier problema eléctrico en tu cortacésped John Deere X320, es crucial tener a mano el diagrama de cableado correcto. Este diagrama te permitirá identificar rápidamente cómo conectar los componentes eléctricos, asegurando un funcionamiento eficiente de la máquina. A continuación, te ofrecemos una guía detallada para que puedas interpretar y utilizar el diagrama de manera efectiva.
El diagrama de cableado para el modelo X320 muestra las conexiones entre el motor, la batería, los interruptores y otros componentes clave. Conocer la disposición exacta de estos cables es esencial para evitar fallos eléctricos, cortocircuitos y problemas de arranque. Si alguna parte del sistema eléctrico presenta fallas, este diagrama te ayudará a localizar el origen del problema rápidamente.
¿Cómo usar el diagrama? Primero, asegúrate de tener el diagrama adecuado para tu modelo específico. Cada componente del cortacésped está conectado a través de cables que llevan corriente a los sistemas vitales, como el arranque eléctrico y el sistema de corte. El diagrama proporciona una representación clara de cada conexión, facilitando la reparación y el mantenimiento.
Te recomendamos que sigas el diagrama paso a paso para evitar errores. Si no estás familiarizado con el sistema eléctrico, sería útil contar con la ayuda de un técnico especializado para realizar cualquier reparación o instalación. Con el diagrama de cableado correcto y el enfoque adecuado, mantener tu John Deere X320 en buen estado será mucho más sencillo.
Diagrama de cableado de la cortadora John Deere X320
Para reparar o realizar ajustes en la cortadora John Deere X320, es importante contar con el diagrama de cableado correcto. Este diagrama te ayudará a identificar cada componente eléctrico y su conexión precisa, lo cual es clave para evitar fallos en el sistema eléctrico.
El diagrama incluye conexiones entre el interruptor de encendido, el motor, las luces, el sistema de arranque y los sensores. Asegúrate de revisar cada cable por su color y numeración, ya que estos detalles facilitan la correcta identificación de las conexiones.
Si experimentas problemas con el encendido, verifica el cableado entre la batería y el interruptor de encendido. Una mala conexión en esta parte puede causar que el motor no arranque. Reemplaza los cables dañados y asegúrate de que no haya corrosión en los terminales.
Cuando trabajes con el sistema de luces, asegúrate de que el cable de la luz esté conectado correctamente al interruptor. Un error común es la desconexión de este cable, lo que puede evitar que las luces funcionen adecuadamente durante la operación de la cortadora.
El diagrama también incluye información sobre cómo conectar los sensores de seguridad que apagan el motor si el asiento no está ocupado. Estos sensores son cruciales para evitar accidentes durante el uso de la máquina.
Si sigues el diagrama y realizas las conexiones correctamente, podrás solucionar problemas eléctricos de manera rápida y efectiva. Consulta siempre el manual del propietario para obtener información detallada y asegurarte de que las conexiones sean seguras.
Conexiones eléctricas principales en el diagrama de la John Deere X320
Verifica siempre las conexiones de la batería, el interruptor de encendido y el sistema de arranque. Estos son los puntos clave para asegurar un funcionamiento adecuado del sistema eléctrico. Aquí te mostramos las principales conexiones que debes revisar:
- Batería: Conecta el cable positivo (+) al terminal de la batería y asegúrate de que el cable negativo (-) esté bien fijado al chasis del tractor. Una mala conexión en la batería puede impedir el arranque.
- Interruptor de encendido: Asegúrate de que los cables del interruptor de encendido estén correctamente conectados a los cables del motor. Esto permite que la corriente fluya de manera adecuada hacia el motor de arranque.

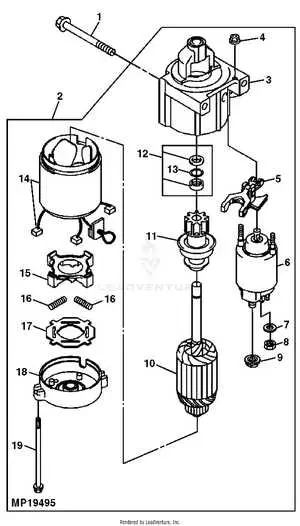

- Motor de arranque: Verifica que los cables de arranque estén correctamente conectados entre el interruptor y el motor de arranque. Una mala conexión en este punto puede impedir el arranque del motor.
- Regulador de voltaje: Revisa las conexiones entre el regulador de voltaje y el sistema de carga. Un regulador defectuoso puede causar fallos en el sistema eléctrico.
- Luces y accesorios: Comprueba los cables que alimentan las luces, el sistema de encendido de la cortadora y otros accesorios. Asegúrate de que no haya cables flojos o dañados que puedan afectar el rendimiento.
Es importante seguir el diagrama de cableado de la X320 de manera precisa para evitar errores. Las conexiones incorrectas pueden causar problemas de arranque o funcionamiento errático del tractor.
Solución de problemas comunes en el cableado de la cortadora John Deere X320
Si tu cortadora John Deere X320 no arranca o presenta fallos eléctricos, revisa primero las conexiones de la batería. Asegúrate de que los cables estén firmemente conectados y sin corrosión. Si notas corrosión, limpia los terminales con una mezcla de bicarbonato de sodio y agua antes de volver a conectar los cables.

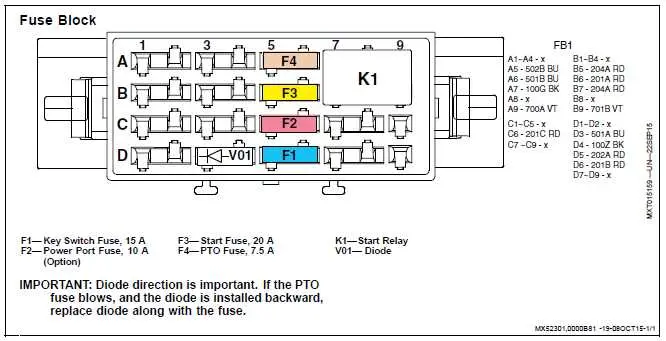

Verifica los fusibles. Un fusible quemado puede interrumpir el funcionamiento del motor o del sistema de encendido. Si el fusible está dañado, reemplázalo con uno de la misma capacidad, siguiendo las especificaciones del manual.
Comprueba el interruptor de seguridad del asiento. Si el interruptor está defectuoso, puede cortar el suministro eléctrico a la cortadora. Realiza una prueba con un multímetro para verificar si el interruptor está funcionando correctamente. Si está dañado, reemplázalo por uno nuevo.
Examina el cableado del motor. Los cables que se sueltan o desgastan con el tiempo pueden provocar cortocircuitos o falta de energía. Inspecciona todo el cableado en busca de cables pelados, desgastados o rotos. Si encuentras algún problema, reemplaza los cables afectados y asegúrate de aislar adecuadamente las conexiones.
Si los problemas persisten, revisa el relé de arranque. Un relé defectuoso puede impedir el arranque del motor. Usa un probador de relé para asegurarte de que esté funcionando correctamente. Si el relé está averiado, cámbialo por uno compatible con el modelo X320.
Guía paso a paso para reparar el sistema eléctrico de la John Deere X320
Para reparar el sistema eléctrico de la John Deere X320, empieza revisando la batería. Asegúrate de que esté correctamente conectada y que no tenga corrosión en los terminales. Si encuentras corrosión, limpia los terminales con una mezcla de bicarbonato y agua.
Verifica que la batería tenga suficiente carga. Si la batería está descargada, usa un cargador adecuado para recargarla. Si la batería ya está demasiado desgastada, considera reemplazarla por una nueva.
Revisa el fusible principal. Si está fundido, reemplázalo por uno nuevo con la misma capacidad. Los fusibles defectuosos pueden ser la causa de que no se encienda el motor o que los sistemas eléctricos no funcionen correctamente.
Inspecciona el interruptor de encendido y el cableado que conecta a la batería y al motor. Asegúrate de que no haya cables sueltos, rotos o quemados. Si encuentras daños en los cables, reemplázalos o recurre a una reparación con cinta aislante si es posible.
Verifica el relé de arranque. Si el relé está defectuoso, no permitirá que el motor se encienda. Para probar el relé, puedes usar un multímetro para verificar si está recibiendo la señal de encendido correctamente.
Revisa la conexión del regulador de voltaje. Si este componente no funciona correctamente, podría causar fluctuaciones en el voltaje, afectando otros sistemas eléctricos. Asegúrate de que el regulador esté en buen estado y conectado de manera segura.
Finalmente, si después de seguir estos pasos el sistema sigue sin funcionar correctamente, revisa el diagrama de cableado de la John Deere X320. Esto te ayudará a identificar cualquier problema adicional en el circuito que pueda estar impidiendo el funcionamiento correcto del sistema eléctrico.
