Para realizar una correcta reparación o mantenimiento de la segadora John Deere X320, contar con un esquema de cableado adecuado es fundamental. Este diagrama proporciona la disposición de los componentes eléctricos y las conexiones, facilitando cualquier intervención en el sistema eléctrico. Tener acceso a un esquema preciso asegura que no haya errores durante el proceso de reparación o reemplazo de piezas, optimizando el tiempo y evitando fallas futuras.
El diagrama de cableado de la X320 incluye los principales componentes eléctricos, como el motor de arranque, la batería, los interruptores y el sistema de luces. Cada conexión está claramente identificada, lo que simplifica el proceso de diagnóstico de problemas eléctricos. Al seguir el esquema paso a paso, se puede determinar si los cables están conectados correctamente o si es necesario reemplazar alguna parte defectuosa.
Es recomendable tener a la mano tanto el diagrama como las especificaciones técnicas de la máquina antes de realizar cualquier ajuste. De esta manera, se garantiza que las conexiones sean seguras y funcionales. Además, revisar frecuentemente el cableado ayudará a detectar posibles desgastes o daños antes de que se conviertan en problemas mayores.

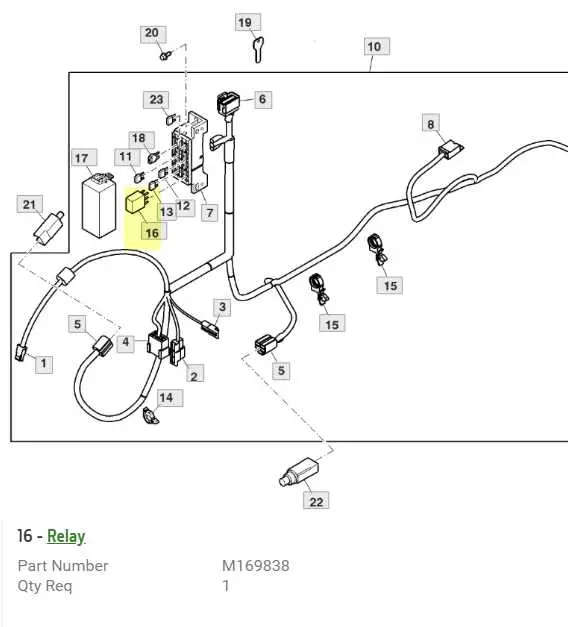

Esquema de cableado del cortacésped John Deere X320
Para garantizar un funcionamiento correcto del cortacésped John Deere X320, es necesario comprender cómo se distribuyen los cables y conexiones. Primero, localiza el diagrama de cableado en el manual de usuario. Este proporciona una vista detallada de todos los componentes eléctricos, como el interruptor de encendido, el motor, la batería y el sistema de luces.
Los cables de la batería deben conectarse correctamente, asegurando que el cable negativo (generalmente negro) esté conectado a la parte metálica del chasis del cortacésped y el cable positivo (rojo) a la terminal correspondiente de la batería. Revisa que las conexiones estén apretadas y libres de corrosión para evitar fallos eléctricos.
Los interruptores de seguridad, ubicados en los asientos y el sistema de arranque, deben estar bien cableados para prevenir que el motor arranque si el asiento está desocupado o si el freno de estacionamiento no está activado. Revisa los cables de estos interruptores con frecuencia para asegurarte de que no haya desgaste ni daño.
Los cables del sistema de luces también tienen su propia distribución, que conecta los interruptores de luces con las bombillas. Asegúrate de que las conexiones sean firmes y que no haya cables flojos, ya que esto podría ocasionar que las luces dejen de funcionar correctamente.
En caso de que necesites reparar el sistema eléctrico, verifica cada conexión del diagrama paso a paso. Usar cables de repuesto de la misma medida y tipo es importante para evitar fallos o sobrecalentamientos en el sistema.
Si observas que el cortacésped presenta problemas con el encendido o el funcionamiento general, un diagnóstico visual de las conexiones eléctricas, según el esquema de cableado, puede ser la clave para resolverlo sin complicaciones. No dudes en revisar el cableado de los relés y fusibles para asegurarte de que están operando correctamente.
Cómo interpretar el diagrama de cableado eléctrico de la X320
El diagrama de cableado eléctrico de la X320 es una herramienta visual que facilita la localización y solución de problemas eléctricos en el tractor. Para entenderlo correctamente, sigue estos pasos clave:
- Identificación de componentes: Localiza los principales elementos del sistema, como la batería, el interruptor de encendido, el motor y los relés. Cada uno está representado por símbolos específicos.
- Conexiones: Observa las líneas que conectan los componentes. Estas líneas indican los cables y la dirección del flujo de corriente. Las líneas continuas son conexiones directas, mientras que las discontinuas pueden indicar conexiones opcionales o de bajo voltaje.
- Colores de los cables: Los diagramas suelen usar códigos de colores para facilitar la identificación. El rojo generalmente representa corriente positiva, el negro es para tierra, y otros colores indican funciones específicas según el sistema.
- Relés e interruptores: Los símbolos de los relés, interruptores y fusibles son clave para comprender cómo se activa o desactiva cada circuito. Revisa las conexiones que activan estos dispositivos según el encendido del motor o el uso de la cortadora.
- Fusibles: Asegúrate de revisar la ubicación de los fusibles. Si un componente no está funcionando, verifica que los fusibles no estén quemados, siguiendo las indicaciones en el diagrama.
Para solucionar problemas, rastrea las conexiones desde la fuente de energía hasta el componente que no está funcionando, comprobando continuidad y señales eléctricas con un multímetro. Esto te permitirá detectar posibles fallos en cables, fusibles o conexiones sueltas.
Con este enfoque sistemático, puedes interpretar el diagrama y diagnosticar eficazmente cualquier problema eléctrico en tu cortadora X320.
Conexiones comunes y puntos críticos en el sistema eléctrico de la X320
Las conexiones eléctricas más comunes en el John Deere X320 son aquellas entre el interruptor de encendido, el regulador de voltaje y la batería. Asegúrate de que todos los terminales de la batería estén limpios y apretados. Los cables corroídos o flojos pueden causar fallos intermitentes en el arranque o pérdida de energía.
Un punto crítico es la conexión entre el regulador de voltaje y el sistema de carga. Verifica que el regulador esté funcionando correctamente, ya que si no regula adecuadamente la carga, la batería puede descargarse rápidamente o sobrecargarse. Los cables que conectan el regulador al sistema de encendido también deben estar en buen estado para evitar que la chispa no se genere correctamente.
La conexión de la bobina de encendido también requiere atención. Si experimentas fallos al arrancar el motor, revisa la conexión de la bobina con el sistema de encendido. Un cable desconectado o dañado puede impedir que el motor reciba la chispa necesaria para encenderse.
No olvides los fusibles. Estos pequeños componentes pueden fallar debido a sobrecargas o cortocircuitos. Reemplaza cualquier fusible que se haya quemado para evitar daños mayores al sistema eléctrico. Los fusibles relacionados con el sistema de luces y el arranque son los más susceptibles a daños.
Otro punto crítico es la conexión a tierra. Si hay una mala conexión a tierra, el sistema eléctrico puede experimentar problemas de funcionamiento. Asegúrate de que todos los cables de tierra estén bien sujetos y libres de corrosión.
Solución de problemas comunes del cableado en el cortacésped John Deere X320
Si el cortacésped John Deere X320 no arranca o muestra problemas en el sistema eléctrico, es importante verificar el cableado. Aquí te dejamos algunos pasos para solucionar los problemas más comunes.
Revisa la batería: Asegúrate de que la batería esté cargada y conectada correctamente. Los cables de la batería deben estar firmemente sujetos y sin signos de corrosión. Si los cables están oxidados, límpialos con una mezcla de bicarbonato de sodio y agua.
Verifica los fusibles: Si el motor no enciende, revisa los fusibles del sistema eléctrico. Si alguno está fundido, sustitúyelo por uno nuevo con las especificaciones adecuadas. Los fusibles se encuentran cerca de la batería o en el panel de control.
Conexiones del interruptor de encendido: Revisa las conexiones del interruptor de encendido. A veces, los cables pueden aflojarse o desconectarse. Asegúrate de que todo esté conectado correctamente y sin desgaste en los cables.
Inspecciona los cables del motor: Los cables del motor deben estar intactos y sin signos de desgaste. Si ves cables pelados o dañados, reemplázalos para evitar cortocircuitos. Usa cinta aislante de alta calidad para cubrir pequeñas grietas.
Comprobación del relé de arranque: Si no escuchas el clic del relé al intentar arrancar el motor, puede que esté dañado. Prueba el relé con un multímetro para verificar su funcionamiento. Si es necesario, sustitúyelo.
Revisa el sistema de seguridad: El cortacésped tiene interruptores de seguridad que desactivan el motor si no se cumplen ciertas condiciones, como si la palanca de la transmisión no está en “neutral” o si el asiento no está ocupado. Verifica estos interruptores y asegúrate de que no estén dañados o mal conectados.
Conexiones a tierra: Asegúrate de que el sistema de tierra del cortacésped esté funcionando correctamente. Un mal contacto a tierra puede causar fallos en el sistema eléctrico. Revisa que los cables de tierra estén bien conectados y sin corrosión.
Si después de estos pasos el problema persiste, puede ser útil consultar el manual del usuario o contactar con un técnico especializado para una revisión más profunda.
