Conecta correctamente el interruptor de encendido siguiendo el diagrama específico del John Deere X320 para garantizar un arranque sin fallas. Asegúrate de identificar cada cable por color y función antes de realizar cualquier ajuste.
Revisa la continuidad de los cables usando un multímetro. Esto permite detectar conexiones dañadas o cortocircuitos que puedan afectar el sistema de encendido y prevenir problemas eléctricos mayores.
Ubica los componentes clave como el relé de arranque, el solenoide y los fusibles dentro del circuito. Con el diagrama, puedes identificar rápidamente qué parte necesita reemplazo o ajuste sin desmontar todo el sistema.
Documenta cada modificación al seguir el diagrama, incluyendo cambios de cableado o sustitución de conectores. Esto facilita futuras reparaciones y asegura que el tractor funcione de manera confiable.

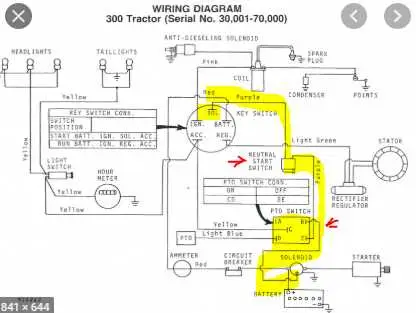

Diagrama de cableado de encendido John Deere X320
Conecta el interruptor de encendido directamente al relé principal siguiendo el esquema específico del X320. Asegúrate de que el cable rojo de alimentación vaya al terminal positivo de la batería y que el cable negro esté correctamente a tierra para evitar cortocircuitos.
Identifica el cable amarillo que controla la señal del motor; este debe ir del interruptor al módulo de encendido sin cruces con otros cables para garantizar una chispa consistente. Verifica las conexiones de los fusibles integrados, ya que protegen tanto el sistema de arranque como el circuito de accesorios.
Los cables que van a la bobina de encendido requieren aislamiento adicional. Utiliza conectores firmes y revisa que no haya corrosión en los terminales, ya que esto puede causar fallos intermitentes en el arranque. Mantén las rutas de los cables alejadas de partes móviles y fuentes de calor del motor.
Para un mantenimiento seguro, marca cada conexión con etiquetas numeradas según el diagrama original. Esto facilita reemplazos futuros y evita errores de reconexión. Comprueba periódicamente la continuidad de los cables con un multímetro y reemplaza cualquier sección dañada o deshilachada.
Antes de encender el X320, realiza una inspección visual completa del cableado. Asegúrate de que todos los conectores estén firmes, los fusibles en buen estado y que no haya señales de desgaste en los cables principales. Una revisión cuidadosa previene fallos de encendido y mantiene el rendimiento estable del tractor.
Identificación de cables y conectores en el sistema de encendido
Localiza primero el cable principal de encendido, normalmente de color amarillo o rojo, que conecta el interruptor de llave al módulo de encendido. Verifica que el conector esté firme y sin signos de corrosión.
Identifica el cable de tierra, generalmente negro, que asegura la correcta circulación de corriente. Confirma su continuidad usando un multímetro antes de realizar cualquier ajuste.
Observa los cables de la bobina de encendido; suelen ser de color azul o verde con franjas. Cada cable debe coincidir con su terminal correspondiente en la bujía para evitar fallos de chispa.
Revisa los conectores del interruptor de seguridad del asiento y del pedal de freno, que impiden el arranque si no están correctamente conectados. Estos conectores suelen ser pequeños y con pestillos de seguridad.
Comprueba la integridad de los cables del relé de arranque. Un cable suelto o dañado puede provocar que el motor no gire al girar la llave. Mantén los terminales limpios y ajustados.
Marca cada cable con etiquetas numeradas o de colores antes de desconectar para facilitar el reensamblaje. Evita empalmes improvisados que puedan generar cortocircuitos o pérdida de rendimiento.
Confirma la conexión de los sensores de encendido, incluyendo el sensor de velocidad y el del cigüeñal. Un sensor mal conectado altera la sincronización y el funcionamiento del motor.
Procedimiento paso a paso para la instalación y mantenimiento del cableado
Conecta primero la batería, asegurándote de que los terminales estén limpios y libres de corrosión. Identifica cada cable según el diagrama de encendido y confirma su color y posición antes de cualquier conexión.
- Desconecta la batería para prevenir cortocircuitos.
- Localiza el mazo de cables del sistema de encendido y separa los conectores según su función: ignición, arranque, luces de advertencia.
- Inspecciona visualmente los cables en busca de grietas, abrasiones o puntos de sobrecalentamiento.
- Reemplaza cualquier cable dañado usando repuestos originales John Deere para mantener la integridad eléctrica.
- Conecta los cables respetando el código de colores y el diagrama del X320, asegurando que los conectores encajen firmemente.
- Fija los cables con bridas evitando tensiones excesivas y contacto con superficies calientes o móviles.
- Vuelve a conectar la batería y prueba el sistema de encendido: gira la llave y verifica la continuidad del circuito y el arranque del motor.
- Si se detecta un fallo, revisa cada conexión y terminal antes de sustituir componentes adicionales.
- Programa revisiones periódicas cada 50 horas de uso para limpiar, ajustar y reemplazar cables según desgaste.
Para mantenimiento preventivo, limpia los terminales con cepillo metálico, aplica un poco de grasa dieléctrica y comprueba que los conectores no tengan juego. Mantén el mazo ordenado, evitando enrollamientos o torceduras que puedan generar fallos futuros.
Solución de fallas comunes en el encendido usando el diagrama
Verifica primero la conexión de la batería y asegúrate de que los bornes estén limpios y firmes. Un contacto flojo puede impedir que el sistema reciba energía adecuada.
Confirma el estado del interruptor de encendido siguiendo las rutas del diagrama; prueba continuidad entre los terminales principales y reemplaza el interruptor si presenta resistencia irregular.
Revisa los fusibles del circuito de encendido según el diagrama. Sustituye cualquier fusible quemado por uno del mismo amperaje y revisa si el fusible se vuelve a quemar para detectar cortocircuitos.
Inspecciona los cables y conectores del sistema. Identifica posibles cortes, peladuras o corrosión; repara o reemplaza las secciones dañadas y asegura que los conectores queden firmes.
Comprueba la bobina de encendido siguiendo las indicaciones del diagrama. Mide la resistencia primaria y secundaria; valores fuera de rango indican necesidad de reemplazo.
Verifica la conexión del motor de arranque y el solenoide. Asegura que el cableado coincida con el diagrama, evitando inversión de polaridad que podría dañar componentes.
Analiza el sistema de seguridad de la palanca de transmisión y el freno de estacionamiento. Una conexión defectuosa puede bloquear el encendido; ajusta interruptores y conexiones según el diagrama.
Finalmente, realiza una prueba de arranque tras cada ajuste. Si el motor no gira, vuelve a revisar los puntos críticos señalados en el diagrama y asegúrate de que cada componente recibe la señal correcta.
