Para mantener en funcionamiento el tractor John Deere X320, es fundamental entender el diagrama de la correa de transmisión. Este componente juega un papel esencial en la transmisión de potencia desde el motor hacia las ruedas y otros sistemas del tractor. Un fallo en la correa puede afectar el rendimiento del vehículo y generar problemas mecánicos costosos.
El diagrama de la correa de transmisión muestra cómo debe colocarse la correa en las poleas y los engranajes para garantizar una operación suave. Asegúrate de seguirlo cuidadosamente para evitar tensiones innecesarias o desgaste prematuro. El proceso no es complicado, pero requiere precisión y atención al detalle.
Antes de comenzar el reemplazo o ajuste de la correa, asegúrate de que el motor esté apagado y enfriado, y de tener todas las herramientas necesarias. La correcta alineación de la correa es clave para evitar problemas de funcionamiento y asegurar la longevidad del sistema de transmisión. Si no estás seguro de cómo proceder, consultar el manual específico del modelo X320 te proporcionará una guía paso a paso más detallada.

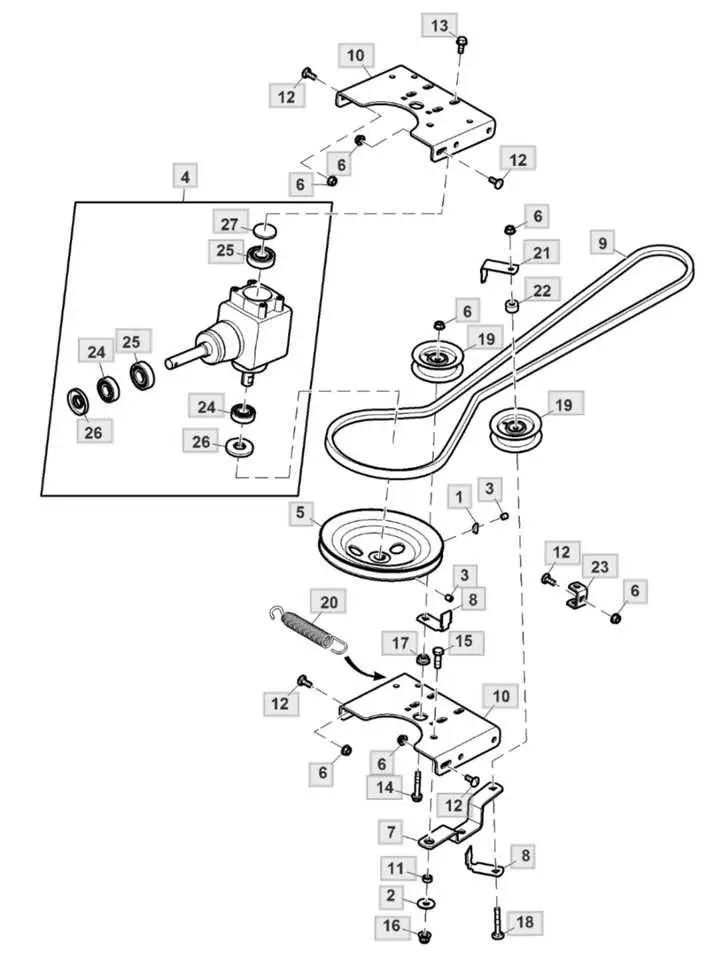

Diagrama de la correa de transmisión del John Deere X320
Para una correcta instalación y mantenimiento de la correa de transmisión del John Deere X320, consulta el siguiente diagrama detallado. Asegúrate de seguir el recorrido de la correa y de comprobar que cada parte esté bien posicionada antes de realizar cualquier ajuste o reemplazo.
1. Localiza la polea de transmisión en el motor. Esta es la pieza principal que controla el movimiento de la correa.
2. La correa debe pasar por encima de la polea de transmisión, asegurando que esté tensa pero no excesivamente ajustada.
3. La siguiente sección de la correa pasa por las poleas de las ruedas traseras. Asegúrate de que las poleas estén alineadas correctamente y sin obstrucciones.
4. La correa también atraviesa una polea de guía, ubicada cerca del sistema de frenos, que ayuda a mantener la tensión adecuada.
5. Verifica que la correa no esté dañada ni desgastada. Si es necesario, sustitúyela por una nueva siguiendo el diagrama para evitar errores en el proceso.
- Reemplaza la correa si presenta signos de desgaste o daños.
- Asegúrate de que las poleas estén limpias y libres de suciedad que pueda interferir con el funcionamiento de la correa.
- Consulta el manual del usuario para detalles específicos sobre la instalación de la correa y el mantenimiento de las poleas.
Siguiendo este diagrama, puedes asegurar un rendimiento óptimo del sistema de transmisión del John Deere X320.
Cómo identificar las piezas principales del diagrama de la correa de transmisión
Para identificar las piezas clave en el diagrama de la correa de transmisión del John Deere X320, comienza por localizar el motor y la polea del embrague. Estas son las dos piezas que suelen estar en el extremo izquierdo del diagrama. La correa pasa a través de la polea del embrague y se conecta con la polea motriz, situada generalmente en el centro.
A continuación, observa las poleas intermedias. Estas piezas son fundamentales para dirigir el movimiento de la correa y garantizar que el sistema funcione de manera suave. Las poleas de las ruedas traseras también son visibles en el diagrama, y su ubicación te indicará cómo la correa distribuye la potencia hacia las ruedas para el movimiento.
Revisa también los tensores, ubicados a lo largo del diagrama. Estos son responsables de mantener la correa en tensión, evitando que se deslice o se afloje. Identificar su ubicación te ayudará a entender cómo se regula la tensión y el rendimiento de la correa en todo el sistema.
Por último, verifica los puntos de conexión entre la correa y los componentes de la transmisión. Estos puntos suelen estar representados por pequeñas marcas o líneas en el diagrama, y son esenciales para comprender cómo interactúan las diferentes partes entre sí.
Instrucciones paso a paso para reemplazar la correa de transmisión en el John Deere X320
Para reemplazar la correa de transmisión en tu John Deere X320, sigue estos pasos de manera precisa para garantizar un cambio exitoso. Primero, asegúrate de que el motor esté apagado y frío.
1. Levanta la parte trasera del tractor usando un gato hidráulico para tener acceso completo a la correa. Coloca bloques de seguridad para evitar cualquier movimiento durante el proceso.
2. Retira la cubierta del motor y la protección lateral del lado derecho del tractor. Esto te dará acceso a la correa de transmisión.
3. Ubica la correa de transmisión y observa cómo está colocada. Toma nota de la trayectoria y las conexiones antes de quitarla. Esto facilitará la instalación de la nueva correa.
4. Usa una llave para aflojar la tensión de la correa. En la mayoría de los modelos X320, esto se logra girando el tensor en sentido antihorario hasta que la correa se afloje lo suficiente.
5. Retira la correa vieja cuidadosamente, asegurándote de no dañar otras piezas del sistema de transmisión. Si la correa está muy ajustada, puedes utilizar una palanca para ayudarte a quitarla.
6. Coloca la nueva correa en la misma posición que la vieja, siguiendo la misma ruta de paso. Asegúrate de que la correa esté alineada correctamente con las poleas.
7. Ajusta el tensor de la correa, girándolo en sentido horario hasta que la correa quede firmemente en su lugar. Verifica que la tensión esté adecuada; debe ser lo suficientemente apretada para evitar deslizamientos, pero sin que quede demasiado tensa.
8. Vuelve a colocar las cubiertas del motor y la protección lateral del tractor. Asegúrate de que todas las piezas estén bien sujetas antes de bajar el tractor.
9. Baja el tractor de forma segura y realiza una prueba de funcionamiento. Asegúrate de que la correa de transmisión esté funcionando correctamente y que no haya ruidos extraños.
Si sigues estos pasos cuidadosamente, habrás reemplazado la correa de transmisión de tu John Deere X320 sin inconvenientes.
Problemas comunes con la correa de transmisión y cómo solucionarlos
Si la correa de transmisión de tu John Deere X320 no funciona correctamente, es probable que enfrentes varios problemas, como falta de tracción, ruidos extraños o incluso el deslizamiento de la correa. Aquí te explicamos cómo identificarlos y solucionarlos.
Cuando la correa se desgasta o se rompe, es importante reemplazarla inmediatamente. Inspecciona la correa para asegurarte de que no esté rota o excesivamente desgastada. Si encuentras grietas, marcas de desgaste o si la correa está visiblemente delgada, es hora de cambiarla.
Si notas que la correa resbala o no tiene suficiente tensión, ajusta la polea de tensión. Asegúrate de que la correa esté bien alineada con las poleas y que no haya obstrucciones. Si la correa está mal alineada, esto puede causar desgaste irregular y fallas prematuras.
Otro problema común es la acumulación de suciedad o residuos en las poleas o la correa. Limpia las poleas y la correa con un trapo seco y asegúrate de que no haya restos de hierba, barro o aceites que puedan reducir la fricción y provocar deslizamientos.
Si escuchas ruidos extraños mientras el tractor está en funcionamiento, revisa las poleas en busca de posibles daños o desgaste. Asegúrate de que las poleas estén bien ajustadas y que no haya piezas flojas. Un mal funcionamiento en las poleas puede afectar el rendimiento de la correa.
En resumen, realizar inspecciones periódicas de la correa de transmisión y las poleas garantizará un rendimiento óptimo y una vida útil más larga para tu máquina. Cambiar la correa a tiempo y mantenerla bien ajustada te permitirá evitar muchos problemas futuros.
