Consulta el diagrama de la plataforma de 42 pulgadas del John Deere X300 para identificar con rapidez las piezas de transmisión, poleas y correas que más desgaste sufren. Esta referencia gráfica permite localizar cada componente sin necesidad de desmontar la máquina de manera innecesaria.
Verifica primero el recorrido de la correa mostrado en el esquema, ya que un montaje incorrecto provoca vibraciones y cortes desiguales. Usa el diagrama como guía para confirmar la posición de los rodillos tensores y la alineación de las cuchillas antes de volver a poner en marcha el cortacésped.
Apóyate en los números de referencia incluidos en el diagrama para pedir repuestos exactos. De esta forma evitas errores de compatibilidad y aseguras que cada pieza nueva encaje correctamente en la plataforma de 42 pulgadas del modelo X300.

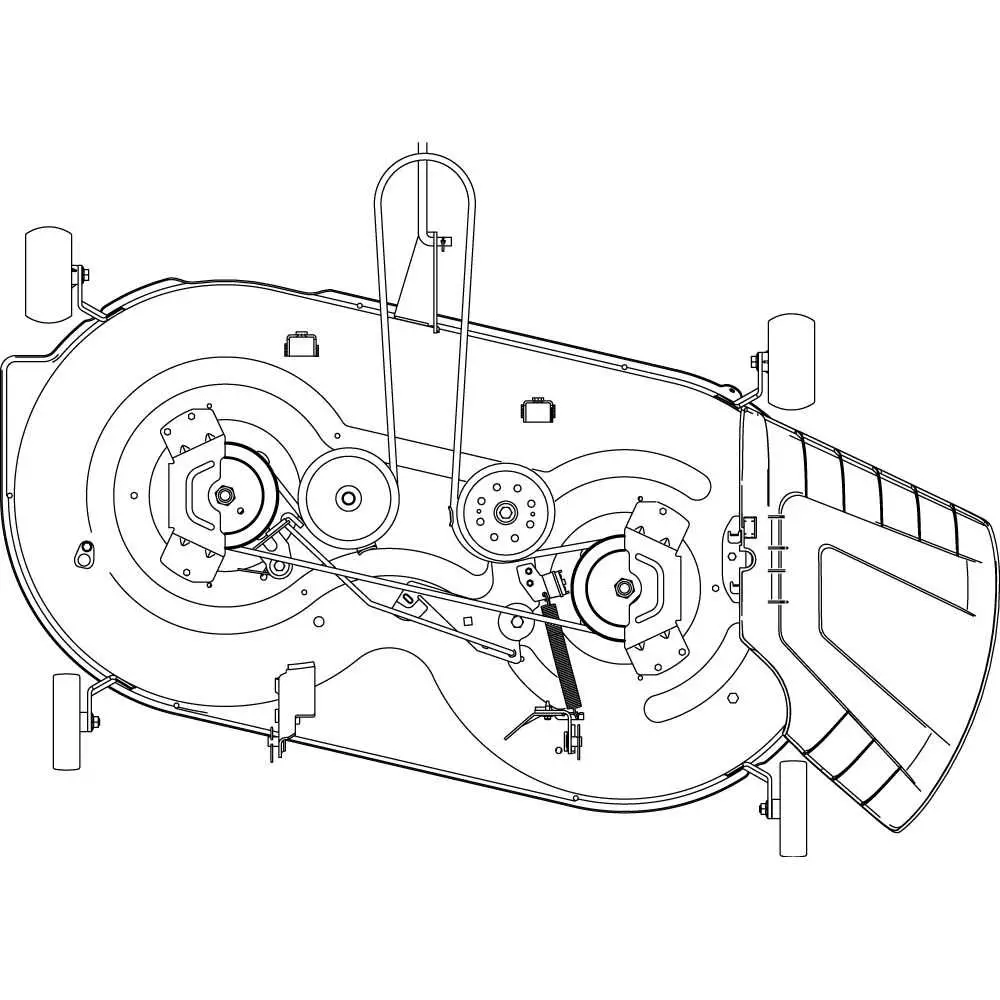

John Deere X300 diagrama de la plataforma de corte de 42 pulgadas
Consulta el diagrama de la plataforma de 42 pulgadas del John Deere X300 antes de desmontar cualquier pieza. La vista detallada te ayuda a ubicar las poleas, la correa y los husillos, evitando confusiones durante el mantenimiento.
Verifica la posición de la correa de transmisión en el esquema y compárala con la instalación real. Asegúrate de que pase correctamente por cada polea para evitar desgaste prematuro o vibraciones en el corte.
Identifica los husillos de las cuchillas en el diagrama y revisa que coincidan con su montaje en la plataforma. Lubrica regularmente los puntos indicados y reemplaza rodamientos cuando detectes ruidos o juego excesivo.
Utiliza el diagrama para confirmar la ubicación de resortes, protectores y soportes. Esta referencia evita montar piezas en sentido equivocado y garantiza que la plataforma trabaje con la tensión adecuada.

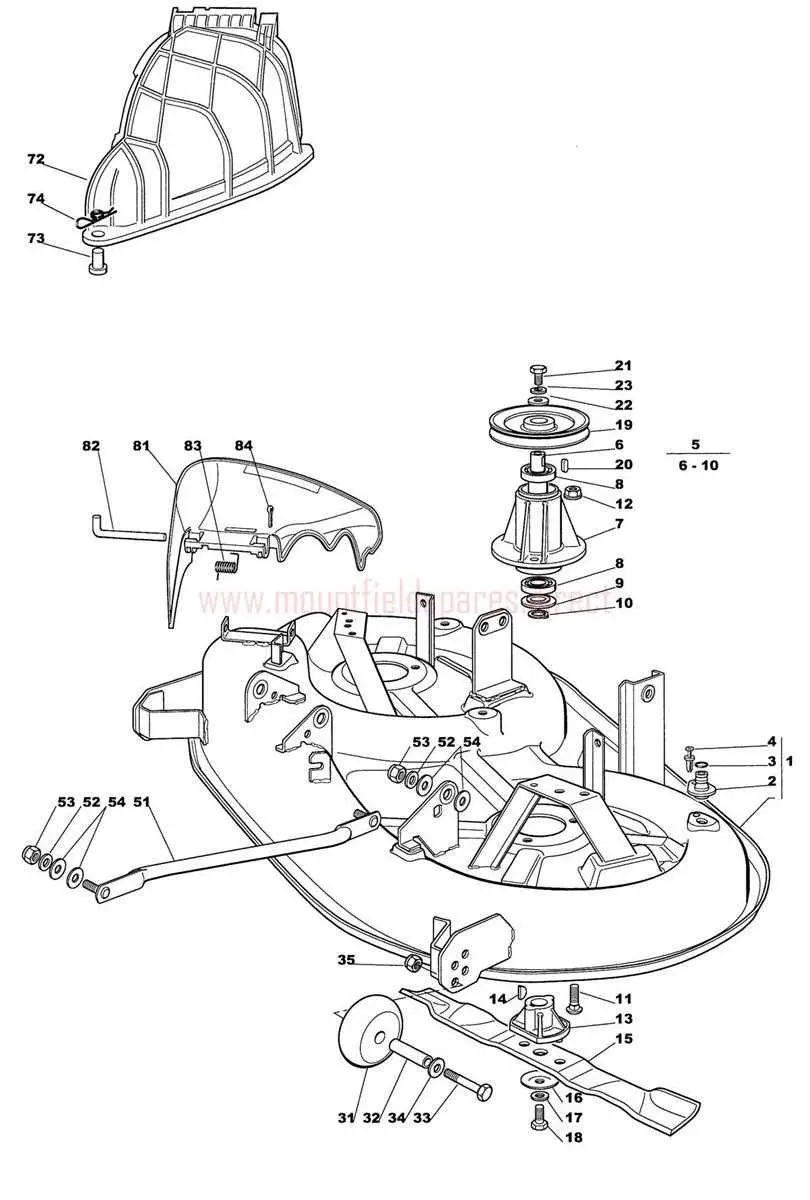

Identificación de piezas principales en el diagrama de la plataforma
Ubica primero las cuchillas de corte, ya que constituyen el núcleo de la plataforma de 42 pulgadas del John Deere X300. Estas se muestran claramente en el diagrama y deben estar alineadas con los husillos para garantizar un corte uniforme.
Revisa los husillos que sostienen las cuchillas y transmiten la fuerza de las correas. Cada husillo incluye rodamientos y tuercas que requieren lubricación regular. Al seguir el diagrama, identifica los puntos de engrase para mantener un funcionamiento fluido.
Observa la correa de transmisión, representada en el esquema con su recorrido completo alrededor de poleas delanteras y traseras. Asegúrate de reconocer la polea tensora, ya que permite ajustar la tensión correcta y evitar deslizamientos durante el corte.
Localiza también las ruedas de apoyo laterales. Estas piezas regulan la altura de la plataforma y protegen el césped de cortes irregulares. El diagrama muestra claramente su posición en los extremos de la cubierta.
Finalmente, identifica el protector de la correa y las cubiertas metálicas, ya que brindan seguridad y mantienen libre de residuos el sistema de transmisión. Verifica en el esquema que todos los pernos y fijaciones estén en su sitio para evitar vibraciones o daños en la plataforma.
Rutas de correas y conexiones mecánicas dentro del sistema de corte
Verifica que la correa principal esté correctamente tensada alrededor de las poleas del motor y de las cuchillas, evitando holguras que reduzcan la tracción. Asegúrate de que cada polea gire libremente y sin ruidos, ya que cualquier fricción afecta el rendimiento del corte.
Conecta la correa de transmisión desde la polea del motor hacia la polea tensora y luego hacia las poleas de las cuchillas. Mantén la correa alineada con las ranuras de cada polea para evitar desgaste irregular. Si observas desajuste, ajusta el soporte de la polea tensora.
Inspecciona los brazos de conexión que sostienen la plataforma y verifica que los pasadores estén firmes. Una sujeción floja altera la inclinación del corte y desgasta prematuramente las piezas. Lubrica los puntos de giro de los brazos y revisa que los resortes de tensión trabajen sin deformaciones.
Comprueba que los protectores de correa estén bien fijados, ya que evitan que objetos externos interfieran con el recorrido. Después de montar todo el sistema, gira manualmente las cuchillas para confirmar que no exista rozamiento entre la correa y otras piezas.
Solución de problemas comunes guiándose por el diagrama
Verifica primero la tensión de la correa en el recorrido que muestra el diagrama. Una correa floja provoca cortes desiguales y sobrecarga en las poleas. Ajusta el resorte de tensión o reemplaza la correa si observas grietas o desgaste.
Si las cuchillas no giran, localiza en el diagrama el embrague de la plataforma y revisa las conexiones mecánicas. Asegúrate de que no haya obstrucciones en los brazos de transmisión y confirma que los pernos estén firmes.
Cuando aparece un ruido metálico, identifica en el diagrama la posición de los rodamientos de cada polea. Un rodamiento dañado produce vibraciones y bloqueos. Cambia la pieza afectada antes de que provoque un fallo mayor.
- Correa que se sale: revisa poleas desalineadas según la ruta mostrada.
- Corte irregular: ajusta la altura de la plataforma en ambos lados siguiendo los puntos del diagrama.
- Vibraciones: confirma el apriete de cuchillas y pernos en las ubicaciones señaladas.
Usar el diagrama como referencia rápida acelera la identificación de cada componente y facilita la corrección de fallos sin desmontajes innecesarios.
