Revisa el diagrama de la correa del John Deere X120 antes de iniciar cualquier mantenimiento. Identificar correctamente la ruta de la correa permite evitar tensiones incorrectas y desgaste prematuro de los componentes. Observa la posición de las poleas del motor, del sistema de corte y del tensor para asegurar un ajuste preciso.
Para reemplazar la correa, primero afloja el tensor y retira la correa antigua siguiendo el esquema del diagrama. Compara la correa nueva con la antigua para confirmar la longitud y el tipo antes de instalarla. Coloca la correa nueva siguiendo exactamente la trayectoria indicada, asegurando que encaje en cada ranura de las poleas sin desviaciones.
Después de montar la correa, ajusta el tensor hasta que la tensión sea uniforme a lo largo de todo el recorrido. Gira manualmente el motor y las cuchillas varias veces para comprobar que la correa mantiene su posición y no genera fricción adicional. Realiza inspecciones periódicas siguiendo el diagrama para prolongar la vida útil del sistema de transmisión y evitar fallas inesperadas.
Guía práctica para entender y usar el diagrama de la correa John Deere X120
Consulta el diagrama de la correa X120 antes de realizar cualquier mantenimiento para identificar con claridad cada polea y su recorrido. El diagrama muestra la ruta de la correa principal desde la polea del motor hasta la transmisión y el sistema de corte.

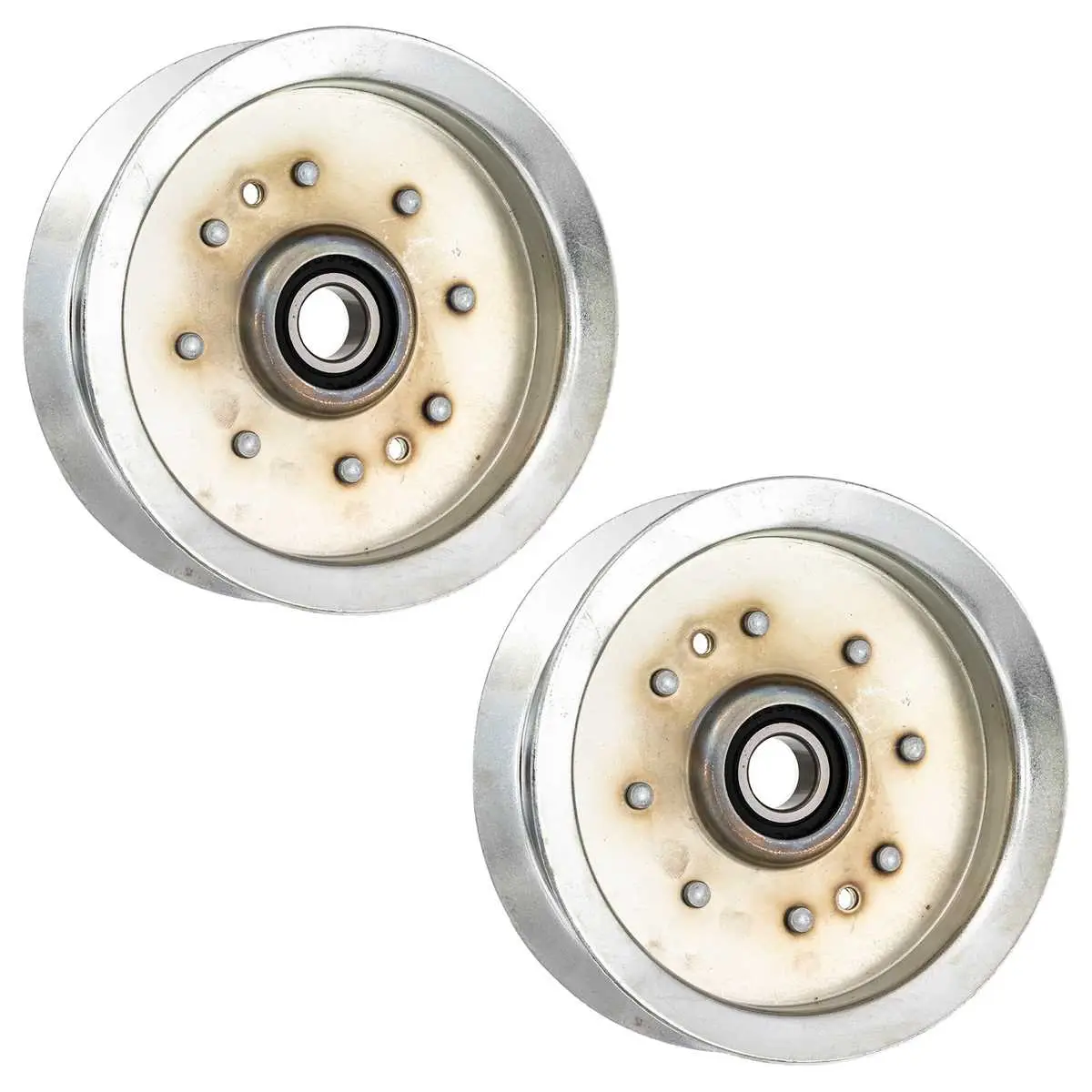

Localiza la polea tensora y comprueba su posición respecto a la correa. Aflojar o ajustar la tensión según las indicaciones del diagrama evita desgaste prematuro y deslizamientos durante el funcionamiento.
Verifica la orientación de la correa en cada polea. Asegúrate de que los bordes de la correa coincidan con las ranuras de las poleas y que no existan cruces indebidos que puedan generar fricción excesiva.
Si reemplazas la correa, sigue el recorrido exacto que indica el diagrama. Coloca primero la correa en las poleas fijas y luego en la tensora, aplicando la presión adecuada para que quede correctamente alineada.
Inspecciona periódicamente la correa siguiendo el diagrama para detectar grietas, desgaste o desplazamientos. Mantener el recorrido exacto indicado garantiza un rendimiento constante del motor y del sistema de corte.
Identificación de componentes y ruta de la correa en el John Deere X120
Para inspeccionar la correa del John Deere X120, primero ubica el motor y el conjunto de la transmisión. La correa principal conecta la polea del cigüeñal con la polea tensora y las poleas de las cuchillas.
Identifica la polea del cigüeñal como el punto de partida; esta se encuentra en la parte inferior frontal del motor. La correa sube hacia la polea tensora, que mantiene la tensión adecuada. Ajusta la tensión utilizando el tornillo de la tensora según las especificaciones del manual.
Desde la tensora, la correa sigue a las poleas de las cuchillas, asegurando la rotación sincronizada de los discos de corte. Verifica que cada polea esté alineada y libre de residuos o desgaste que puedan afectar la trayectoria de la correa.
La polea intermedia conecta la transmisión a las cuchillas y permite la distribución uniforme de la potencia. Comprueba que no haya deslizamiento ni grietas en la correa en esta sección.
Para el mantenimiento, retira la correa siguiendo el recorrido inverso: primero la polea tensora, luego las poleas de las cuchillas y finalmente el cigüeñal. Esto facilita la inspección de cada componente y la sustitución de piezas dañadas sin comprometer la alineación del sistema.
Procedimiento paso a paso para reemplazar la correa del X120
Comienza asegurando que el tractor esté apagado y el freno de estacionamiento activado. Retira la llave para evitar arranques accidentales.
-
Levanta el asiento y accede a la cubierta de la plataforma de corte. Afloja los tornillos que sujetan la cubierta para poder retirarla.
-
Localiza la correa existente y observa su ruta alrededor de las poleas, usando el diagrama de correa del X120 como guía. Esto ayuda a instalar la nueva correa correctamente.
-
Afloja el tensor de la correa girando el brazo del tensor hacia afuera o utilizando la herramienta indicada por el fabricante.
-
Desliza la correa vieja fuera de las poleas, comenzando por la polea del motor y siguiendo la ruta hasta la polea de transmisión y las demás.
-
Compara la correa vieja con la nueva para verificar longitud y tipo antes de instalarla.
-
Coloca la correa nueva siguiendo la ruta indicada en el diagrama, asegurándote de que encaje correctamente en cada ranura de la polea.
-
Vuelve a ajustar el tensor de la correa hasta que tenga la tensión recomendada por el fabricante. Una tensión incorrecta puede causar desgaste prematuro o deslizamiento.
-
Reinstala la cubierta de la plataforma de corte y aprieta los tornillos de sujeción.
-
Gira manualmente las ruedas o la polea para comprobar que la correa se mueve sin problemas y permanece en su lugar.
-
Arranca el tractor brevemente para confirmar que la correa opera correctamente bajo funcionamiento real. Detén el motor y realiza un último chequeo visual.
Siguiendo estos pasos, la correa del John Deere X120 quedará reemplazada con precisión y seguridad, garantizando un funcionamiento estable del sistema de transmisión.
Solución de problemas comunes relacionados con la correa del X120
Si la correa del X120 patina durante el uso, revisa primero la tensión. Ajusta el tensor girando la polea de forma que la correa mantenga firmeza sin forzarla. Una correa floja genera deslizamiento y desgaste prematuro.
Cuando se detectan ruidos chirriantes, inspecciona la superficie de la correa y las poleas. Polvo, grasa o fisuras pequeñas pueden causar vibraciones. Limpia las poleas con un paño seco y reemplaza la correa si muestra grietas profundas o signos de desgaste irregular.
Si el corte o la elevación del césped es desigual, comprueba la alineación de la correa y de las poleas. Una polea desviada cambia la trayectoria de la correa y reduce la transmisión de potencia. Ajusta la alineación hasta que la correa se desplace de manera recta sobre todas las poleas.
En caso de que la correa se rompa, reemplázala inmediatamente siguiendo la ruta correcta indicada en el diagrama del X120. No intentes operar la máquina con la correa rota, ya que esto puede dañar el motor o el sistema de corte.
Para prolongar la vida útil, evita exponer la correa a temperaturas extremas o a contacto prolongado con aceites y combustibles. Revisa periódicamente la tensión y el estado de la correa, especialmente antes de temporadas de uso intensivo.
