Para conectar adecuadamente el arrancador en un motor Yanmar YM 129407 en un tractor John Deere, es fundamental seguir el diagrama de cableado correcto. Este esquema garantiza un arranque sin problemas y asegura que todos los componentes eléctricos funcionen como deben. A continuación, te explicamos los pasos clave para realizar una instalación segura y eficiente.
Conexiones básicas: El diagrama de cableado para el arranque de este modelo de motor Yanmar muestra cómo deben conectarse la batería, el solenoide y el interruptor de arranque. Verifica siempre que las conexiones estén bien ajustadas para evitar fallos de corriente y daños en el sistema eléctrico. En particular, el cable positivo de la batería debe ir al terminal principal del solenoide, mientras que el cable de arranque conecta el solenoide al motor de arranque.
Consideraciones adicionales: Asegúrate de que los cables estén libres de corrosión y que no haya signos de desgaste. La corriente eléctrica en estos componentes puede variar según el modelo específico, por lo que es vital consultar el manual del fabricante para obtener las especificaciones exactas de voltaje y amperaje. El uso de cables de calidad adecuada puede prolongar la vida útil del sistema eléctrico y prevenir inconvenientes a largo plazo.
Verificación del funcionamiento: Tras conectar todo, realiza una prueba del sistema de arranque. Si el motor de arranque no funciona como se espera, verifica las conexiones nuevamente y asegúrate de que el interruptor de arranque esté en buen estado. También revisa que el solenoide reciba la señal correctamente desde el interruptor. Cualquier fallo en estos componentes puede evitar que el motor de arranque gire correctamente.

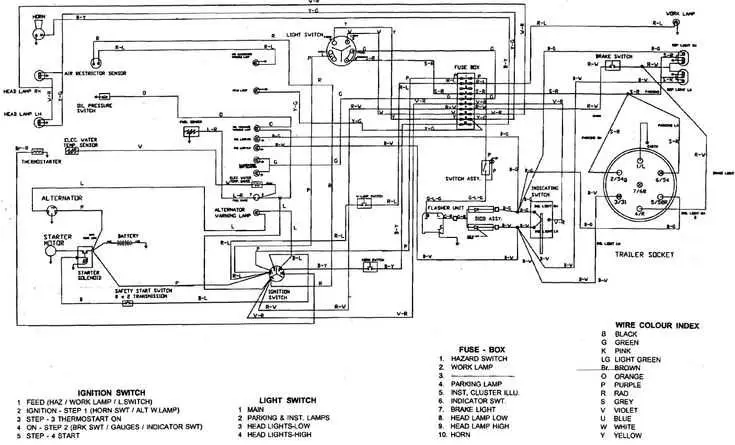

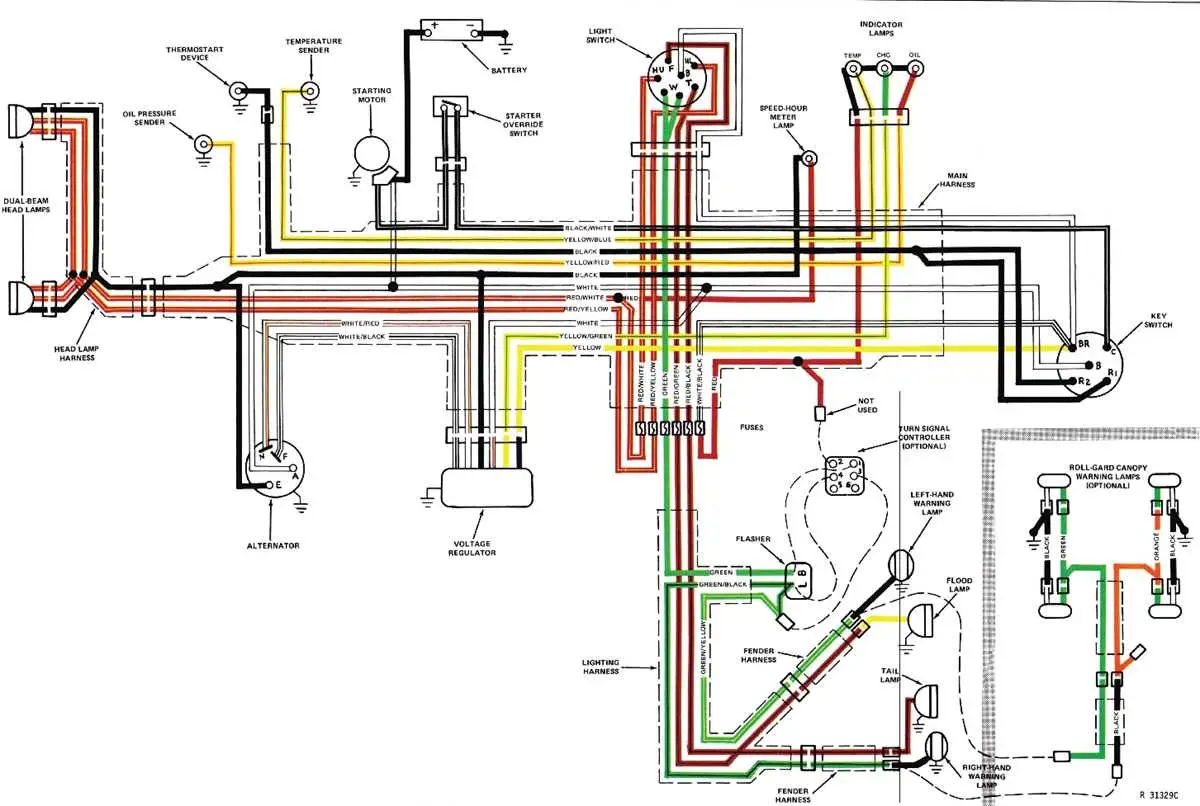

Diagrama de cableado del motor John Deere con arranque Yanmar YM 129407
Para conectar el arranque Yanmar YM 129407 en un motor John Deere, sigue el esquema de cableado detallado a continuación. El diagrama es clave para garantizar que todas las conexiones estén correctas y el motor funcione sin problemas.
Primero, localiza el terminal positivo de la batería. Conecta un cable de calibre adecuado desde el terminal positivo de la batería hasta el terminal de entrada del relé de arranque. El cable debe ser lo suficientemente grueso para soportar la corriente de arranque.
El relé de arranque tiene dos salidas. Conecta una de ellas al terminal positivo del motor de arranque. La otra salida se conecta al interruptor de encendido. Asegúrate de que el interruptor de encendido esté en buen estado y funcionando correctamente, ya que controla el flujo de energía al sistema.
En el lado del motor, conecta el cable de tierra desde el motor hasta el chasis del vehículo o a un punto de tierra confiable. Este paso es fundamental para evitar fallos eléctricos y garantizar que el sistema esté correctamente aterrizado.
El cable de señal, que proviene del interruptor de encendido, debe conectarse al solenoide del motor de arranque. Esta señal activa el motor de arranque cuando el interruptor de encendido está en la posición de arranque.
Revisa todos los cables y conexiones antes de probar el sistema. Asegúrate de que no haya cortocircuitos y que los cables estén firmemente conectados. Si notas cualquier anomalía en el arranque, verifica nuevamente las conexiones y el estado de los componentes como el interruptor de encendido o el relé de arranque.
Con estos pasos, el arranque Yanmar YM 129407 debería funcionar correctamente en tu motor John Deere. Mantén el sistema bien cuidado y revisa periódicamente el cableado para evitar problemas eléctricos futuros.
Conexiones clave en el diagrama de cableado del arranque Yanmar YM 129407
Conecta el terminal positivo de la batería al cable de arranque del motor. Este cable debe ir al solenoide del motor de arranque. Asegúrate de que la conexión sea segura para evitar fallos eléctricos. El cable del solenoide debe conectarse a la terminal del motor de arranque, lo que permite que se active cuando el motor necesita ser encendido.
El cable de tierra se conecta a la carcasa del motor y a la batería. Verifica que no haya corrosión en esta parte, ya que puede interrumpir el flujo de corriente y causar problemas en el arranque. Una conexión de tierra adecuada es esencial para un funcionamiento correcto del sistema.
Revisa el interruptor de encendido, que tiene dos cables: uno para la señal de encendido y otro para la señal de arranque. Estos cables deben ir al solenoide del arranque y al relé correspondiente. Asegúrate de que no haya cables flojos o dañados que puedan interrumpir la señal de encendido.
También debes revisar el fusible de protección del sistema, ubicado en el circuito de alimentación del motor de arranque. Este fusible evita daños por sobrecarga. Si está quemado, reemplázalo antes de intentar arrancar el motor nuevamente.
Al realizar la instalación, es importante verificar que todos los cables estén correctamente aislados y protegidos de posibles cortocircuitos. La correcta disposición y conexión de estos cables garantiza que el sistema de arranque funcione de manera eficiente y segura.
Solución de problemas comunes en el cableado del motor John Deere con arranque Yanmar
Revisa las conexiones del cableado en busca de desgaste o corrosión. Asegúrate de que todos los cables estén firmemente conectados, especialmente en la batería y el arrancador Yanmar. Si encuentras cables flojos o dañados, sustitúyelos inmediatamente para evitar fallos en el arranque.
Comprueba el relé de arranque. Un relé defectuoso puede causar que el motor no arranque, aunque el cableado esté intacto. Si el relé no hace clic cuando intentas arrancar el motor, es posible que debas reemplazarlo.
Verifica los fusibles. Si el motor no responde, revisa los fusibles relacionados con el sistema de encendido y el arranque. Si un fusible está quemado, cámbialo por uno nuevo con la misma especificación.
Inspecciona el interruptor de encendido. Si el motor no recibe energía al girar la llave, el interruptor puede estar dañado. Asegúrate de que el interruptor esté funcionando correctamente y conecta bien los cables del sistema.
Si el motor sigue sin arrancar, verifica la continuidad de los cables que van desde la batería hasta el arrancador. Usa un multímetro para asegurarte de que no haya interrupciones en la señal. Un cable roto o mal conectado puede ser la causa del problema.
Revisa las conexiones a tierra. Un mal contacto a tierra puede generar fallos en el sistema eléctrico. Asegúrate de que las conexiones a tierra estén limpias y bien apretadas.
Si todo lo anterior está en orden y el motor sigue sin arrancar, realiza una inspección más detallada de los componentes eléctricos. Considera la posibilidad de que el motor de arranque o el sistema de regulación de voltaje puedan estar defectuosos.

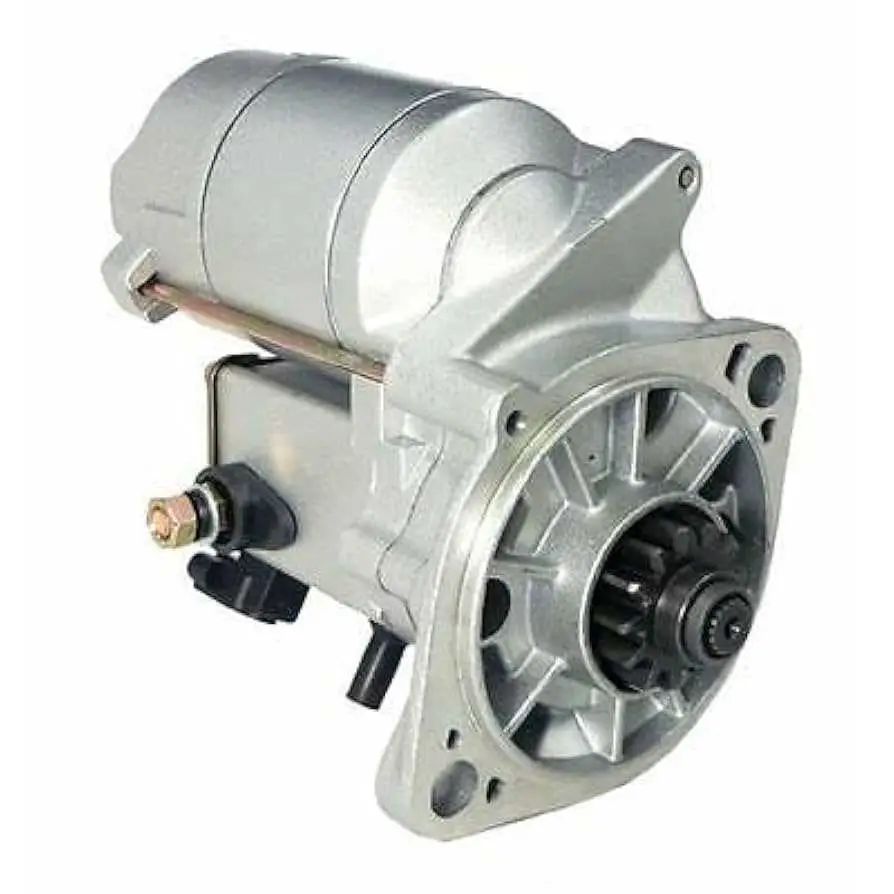

Pasos para reemplazar el motor de arranque Yanmar YM 129407 en un tractor John Deere
Para reemplazar el motor de arranque Yanmar YM 129407 en un tractor John Deere, sigue estos pasos:
- Desconectar la batería: Antes de comenzar, asegúrate de desconectar la batería del tractor para evitar cualquier riesgo de cortocircuitos o daños durante el proceso.
- Acceder al motor de arranque: Localiza el motor de arranque en el tractor. Este se encuentra generalmente en el lado del motor, cerca del volante. Puede ser necesario retirar algunas cubiertas o paneles para acceder a él.
- Desmontar el motor de arranque viejo: Usa una llave para aflojar los tornillos que sujetan el motor de arranque en su lugar. Desmonta los cables que van al motor de arranque, asegurándote de recordar o etiquetar su ubicación para la reconexión. Retira los tornillos y el motor de arranque antiguo con cuidado.
- Comparar el nuevo motor de arranque: Verifica que el nuevo motor de arranque Yanmar YM 129407 sea compatible con tu tractor John Deere. Asegúrate de que el número de pieza coincida y de que las conexiones sean las mismas.
- Instalar el nuevo motor de arranque: Coloca el motor de arranque nuevo en su lugar, alineándolo correctamente con los puntos de fijación. Atorníllalo de manera segura sin apretar demasiado los tornillos. Reconecta los cables siguiendo el orden y la ubicación de los cables en el motor de arranque anterior.
- Conectar la batería: Una vez instalado el motor de arranque, reconecta la batería del tractor y asegúrate de que todos los cables estén bien fijados.
- Verificar el funcionamiento: Enciende el tractor para asegurarte de que el motor de arranque funcione correctamente. Si todo está bien, el tractor debería arrancar sin problemas.
Con estos pasos, podrás reemplazar el motor de arranque Yanmar YM 129407 de tu tractor John Deere de manera segura y efectiva.
