Si tienes problemas eléctricos con tu cortacésped John Deere LT155, contar con un diagrama de cableado puede ser la solución más rápida para resolverlos. Este diagrama te permitirá identificar conexiones, localizaciones de componentes y cómo están interrelacionados los cables, facilitando la reparación de fallos comunes como el mal funcionamiento del encendido o problemas con los controles de la batería.
El diagrama de cableado de un modelo John Deere LT155 incluye detalles clave sobre el sistema eléctrico, desde los interruptores hasta el motor y las luces. Asegúrate de tener a mano una copia actualizada para evitar confusiones. Cada componente está marcado con símbolos claros que te guiarán a lo largo de todo el sistema.
Antes de comenzar cualquier reparación, verifica que el cortacésped esté apagado y desconectado de la fuente de energía para evitar accidentes. Si sigues el diagrama paso a paso, podrás diagnosticar de forma precisa las posibles fallas y encontrar soluciones sin la necesidad de asistencia profesional, ahorrando tiempo y dinero.

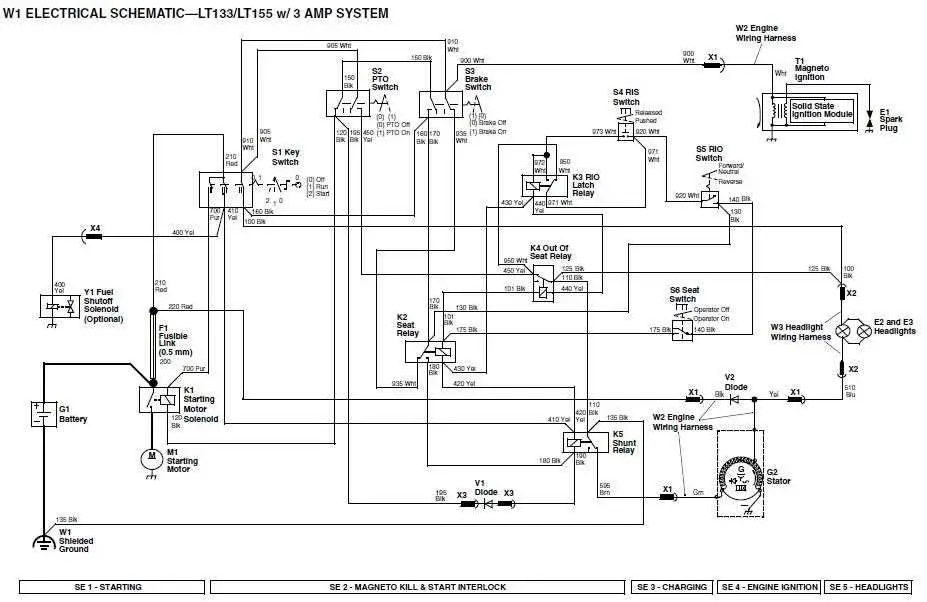

Diagrama de cableado John Deere LT155
Para realizar cualquier reparación o mantenimiento en el tractor John Deere LT155, tener a mano el diagrama de cableado es fundamental. Este diagrama te permite identificar rápidamente cada conexión eléctrica y su ruta, facilitando la solución de problemas relacionados con el sistema eléctrico.
Primero, asegúrate de contar con el diagrama de cableado más reciente para el modelo LT155. Revisa que la distribución de los cables sea la correcta, especialmente aquellos conectados al sistema de encendido, luces y el motor. Estos componentes suelen ser los primeros en presentar fallos, y saber cómo están conectados los cables es crucial.
En el diagrama, los cables están representados por diferentes colores y números, lo que permite identificarlos de manera precisa. Toma nota de los números de los pines en los conectores, ya que esto facilitará el diagnóstico de fallos. Si notas que un cable está dañado o desconectado, sigue el diagrama para verificar su recorrido hasta la fuente de alimentación o el componente correspondiente.
En el caso de que el sistema eléctrico no funcione correctamente, revisa las conexiones a tierra, ya que suelen ser un punto crítico. Asegúrate de que no haya corrosión o conexiones flojas en estos puntos. Un cable mal conectado o con corrosión puede causar fallos intermitentes en el encendido o en las luces.
Recuerda, siempre que trabajes con el sistema eléctrico de tu John Deere LT155, desconectar la batería antes de manipular los cables evitará cortocircuitos o daños adicionales. Revisa el diagrama paso a paso para asegurarte de que cada cable esté en el lugar correcto, y asegúrate de que todo esté bien fijado antes de poner en marcha el tractor.
Identificación de componentes clave en el diagrama de cableado LT155
Para identificar correctamente los componentes clave en el diagrama de cableado del LT155, sigue estos pasos:
- Conector de la batería: El diagrama muestra cómo se conecta la batería al sistema eléctrico. Identifica los cables rojo y negro, los cuales representan el positivo y el negativo, respectivamente.
- Interruptor de encendido: Ubicado cerca del volante, este componente permite activar el sistema eléctrico. Asegúrate de que los cables que conectan el interruptor estén bien representados en el diagrama.
- Relé de arranque: Este componente se activa al girar la llave de encendido, enviando energía al motor de arranque. El diagrama te ayudará a encontrar cómo se conecta a la batería y al motor de arranque.
- Fusibles: Los fusibles protegen el sistema eléctrico de sobrecargas. En el diagrama, localiza la caja de fusibles y sigue las conexiones hacia otros componentes clave, como el motor y el sistema de luces.
- Motor de arranque: Es crucial para poner en marcha el motor del LT155. En el diagrama de cableado, busca la conexión entre el relé de arranque y el motor de arranque. Esto garantiza que el sistema de arranque funcione correctamente.
- Luces y faros: El sistema de luces se representa con conexiones a la batería y al interruptor de encendido. Verifica que los cables de los faros estén correctamente conectados al interruptor y al sistema de alimentación.
- Regulador de voltaje: Este componente controla el voltaje del sistema eléctrico, evitando sobrecargas. Asegúrate de que las conexiones entre el regulador y la batería estén claras en el diagrama.
- Alternador: El alternador recarga la batería mientras el motor está en marcha. Identifica sus conexiones con el regulador de voltaje y la batería en el diagrama de cableado.
Al revisar el diagrama, asegúrate de seguir cada conexión detalladamente para entender cómo se distribuye la energía eléctrica en el sistema y cómo interactúan los componentes entre sí. Esto facilitará cualquier reparación o diagnóstico necesario.
Solución de problemas comunes usando el diagrama de cableado LT155
Para solucionar problemas eléctricos en el John Deere LT155, revisa primero el fusible principal ubicado cerca de la batería. Si el tractor no enciende, verifica si hay un fusible quemado y sustitúyelo si es necesario. Asegúrate de que el cableado conectado a la batería esté limpio y sin corrosión. La corrosión en los terminales puede interrumpir el flujo de corriente y afectar el funcionamiento del motor de arranque.
Si el motor de arranque gira pero no arranca, comprueba la conexión de los cables que van desde el interruptor de encendido hasta el relé de arranque. Si los cables están en buen estado, revisa el interruptor de encendido para asegurarte de que esté funcionando correctamente. Un interruptor defectuoso podría no cerrar el circuito y evitar que el motor arranque.
Otro problema frecuente es la falta de salida en el sistema de iluminación. Si las luces no funcionan, verifica la conexión del interruptor de las luces y asegúrate de que los cables no estén desgastados o rotos. También revisa el relé de las luces, ya que un relé defectuoso puede interrumpir la señal eléctrica necesaria para su funcionamiento.
Para fallos en el sistema de carga de la batería, revisa el regulador de voltaje y el alternador. Si el voltaje no está dentro del rango correcto, reemplaza el regulador de voltaje. También inspecciona las conexiones de los cables que van desde el alternador hacia la batería. Un cable flojo o dañado puede evitar que la batería se cargue correctamente.
Por último, si experimentas un mal funcionamiento del sistema de encendido, revisa el estado de las conexiones del interruptor de llave y el relé de encendido. Asegúrate de que los cables estén bien conectados y que no haya daños en las conexiones. Un fallo en estas conexiones puede impedir que el motor reciba la señal adecuada para arrancar.
Cómo realizar reparaciones básicas con el diagrama de cableado LT155
Para reparar los problemas comunes en el LT155, comienza por revisar el diagrama de cableado. Localiza los componentes que pueden estar causando fallos, como el interruptor de encendido o los conectores principales. Esto te permitirá identificar conexiones defectuosas o cables desgastados.
Si tienes problemas con el motor, verifica el cableado de la batería. Asegúrate de que las conexiones estén limpias y bien ajustadas. Si el motor no arranca, revisa los cables del solenoide y el interruptor de arranque. Usa el diagrama para comprobar que los cables estén conectados correctamente a cada componente.
Si notas que las luces no funcionan, revisa los cables de las luces delanteras y traseras. Revisa si hay algún corto o si el fusible está dañado. El diagrama de cableado te ayudará a encontrar rápidamente el fusible correspondiente y verificar si necesita ser reemplazado.
En caso de fallos en el sistema de encendido, asegúrate de que el interruptor de encendido esté bien conectado. Si el diagrama muestra un posible fallo en el interruptor, sustitúyelo y revisa los cables que lo conectan con la batería y el motor de arranque.
Recuerda siempre usar herramientas adecuadas para evitar dañar los cables o conexiones. Al realizar reparaciones, trabaja con cuidado y sigue el diagrama para garantizar que cada componente esté correctamente conectado.
