Para asegurar un funcionamiento adecuado del regulador de voltaje en los vehículos John Deere, sigue cuidadosamente el diagrama de cableado. Conectar correctamente los cables evita fallos en el sistema eléctrico y garantiza que el motor reciba la potencia necesaria sin interrupciones.
Primero, identifica los pines de entrada y salida del regulador. Los pines de entrada suelen estar marcados con letras o números, lo que facilita su conexión. Asegúrate de que los cables estén bien sujetos a los terminales, evitando cualquier tipo de corrosión que pueda afectar la conducción del voltaje.
Además, revisa la resistencia del sistema antes de realizar cualquier conexión. Un multímetro puede ayudarte a comprobar que no hay cortocircuitos ni pérdidas de energía antes de iniciar el proceso de conexión. Asegúrate de que los cables estén limpios y sin desgaste, ya que esto puede interferir en el flujo eléctrico.
Por último, después de conectar los cables según el diagrama, realiza una prueba funcional del sistema. Esto te permitirá verificar que el regulador está operando dentro de los parámetros adecuados y que todo el sistema eléctrico está funcionando de manera óptima.

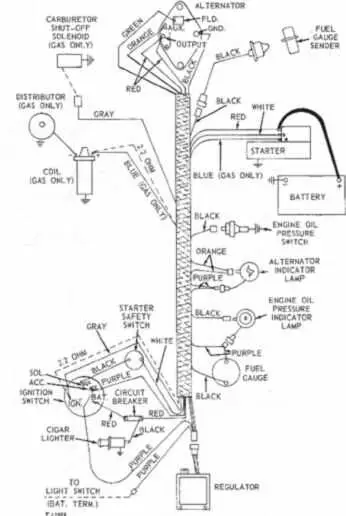

Esquema de cableado del regulador de voltaje de John Deere
El regulador de voltaje de los tractores John Deere juega un papel clave en mantener el sistema eléctrico funcionando de manera estable. Para conectar adecuadamente el regulador de voltaje, sigue este esquema básico:
Conexión de los cables: El terminal de entrada de corriente alterna (AC) del regulador se conecta al alternador. Este proporciona la energía necesaria para cargar la batería y alimentar los sistemas eléctricos del tractor.
Terminal de salida: El terminal de salida del regulador se conecta a la batería. Su función es regular la cantidad de corriente que fluye hacia la batería, evitando la sobrecarga.
Conexión a tierra: Asegúrate de que el terminal de tierra del regulador esté bien conectado al chasis del tractor. Esto es crucial para evitar posibles fallos en el sistema.
Conexión de control de voltaje: El regulador también tiene un terminal de control que ajusta el voltaje de salida. Este se conecta al sistema de control del tractor para optimizar la carga.
Verifica siempre que las conexiones sean seguras y que los cables no estén dañados. Si el regulador de voltaje no está funcionando correctamente, es posible que el alternador no cargue adecuadamente la batería o que se presenten fluctuaciones de voltaje que afecten otros componentes eléctricos del tractor.
Conexión del regulador de voltaje en el sistema eléctrico de John Deere
Conectar correctamente el regulador de voltaje es crucial para el funcionamiento adecuado del sistema eléctrico en equipos John Deere. El regulador controla la cantidad de voltaje que se envía a la batería y a los componentes eléctricos, evitando sobrecargas y daños en el sistema.

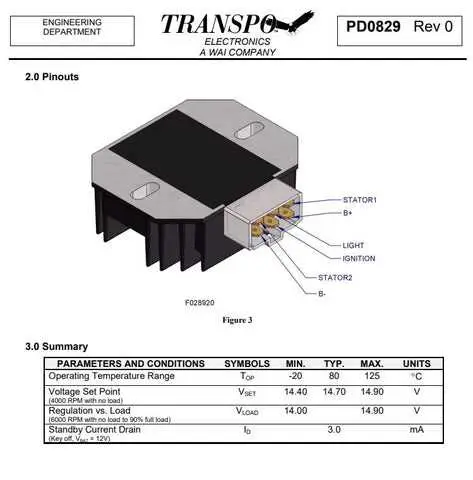

Para iniciar, localiza el regulador de voltaje, que generalmente está montado cerca del alternador o en el panel eléctrico principal. El regulador tiene tres terminales principales: uno para el terminal positivo (bat), otro para el terminal de tierra (GND) y el tercero para el excitador (F). Conecta el terminal positivo al cable que va hacia la batería, asegurando que el cable esté bien sujeto y sin corrosión. El terminal de tierra debe ir a un punto de masa en el chasis del vehículo para garantizar una conexión confiable.
El terminal excitador debe conectarse al alternador. Este terminal controla la salida de voltaje del alternador y debe estar bien conectado para garantizar que el alternador cargue correctamente la batería. Asegúrate de que las conexiones sean firmes y que no haya cables sueltos o desgastados, ya que esto puede afectar la eficiencia del sistema eléctrico.
Una vez realizada la conexión, verifica que el regulador de voltaje funcione correctamente. Para hacerlo, utiliza un multímetro para medir el voltaje en los terminales de la batería con el motor en marcha. El voltaje debe oscilar entre 13.8 y 14.4 voltios. Si el voltaje es más bajo o más alto, es probable que el regulador esté defectuoso o mal conectado.
Diagnóstico de fallos comunes en el regulador de voltaje
Cuando el regulador de voltaje de un tractor John Deere presenta fallos, los síntomas más frecuentes incluyen la falta de carga de la batería o fluctuaciones en la tensión. A continuación, se describen los pasos clave para identificar estos problemas.
- Verificar la conexión del regulador: Asegúrate de que los cables de conexión al regulador estén bien sujetos y sin corrosión. Las conexiones flojas pueden generar fluctuaciones en la tensión.
- Inspeccionar el fusible: El fusible del regulador puede estar quemado, lo que impide que el sistema funcione correctamente. Reemplázalo si es necesario.
- Comprobar la salida de voltaje: Usa un multímetro para medir la salida de voltaje del regulador. La lectura debe estar entre 13.5V y 14.5V cuando el motor esté en funcionamiento. Si la lectura es inferior o superior, el regulador puede estar defectuoso.
- Revisar la batería: Una batería defectuosa o descargada puede simular un fallo en el regulador. Asegúrate de que la batería esté en buen estado antes de cambiar el regulador.
- Evaluar el alternador: Un alternador dañado también puede causar problemas de voltaje. Verifica su estado y realiza las pruebas necesarias para asegurar su funcionamiento.
Si después de realizar estas comprobaciones el problema persiste, lo más probable es que el regulador de voltaje deba ser reemplazado. Asegúrate de utilizar piezas originales para mantener la eficiencia del sistema eléctrico.
Pasos para reemplazar el regulador de voltaje en modelos específicos de John Deere
1. Apaga el motor y desconecta la batería antes de realizar cualquier trabajo en el sistema eléctrico.
2. Localiza el regulador de voltaje. En modelos como el John Deere 1023E, se encuentra cerca del alternador, generalmente fijado a un soporte metálico con tornillos.
3. Retira los cables conectados al regulador. Identifica y desconecta los cables de entrada y salida, asegurándote de recordar su posición para la reconexión posterior.
4. Desmonta el regulador de voltaje. Usa una llave adecuada para aflojar los tornillos que lo fijan al soporte y retíralo con cuidado.
5. Instala el nuevo regulador de voltaje. Asegúrate de alinearlo correctamente con los puntos de montaje y aprieta los tornillos de fijación.
6. Reconecta los cables en el nuevo regulador según el orden original. Verifica que los cables estén bien sujetos y no presenten signos de desgaste o daño.
7. Vuelve a conectar la batería y enciende el motor. Verifica la salida de voltaje con un multímetro para asegurar que el regulador esté funcionando correctamente.
8. Si la lectura de voltaje es inestable, revisa las conexiones y la integridad del regulador antes de probar nuevamente.
