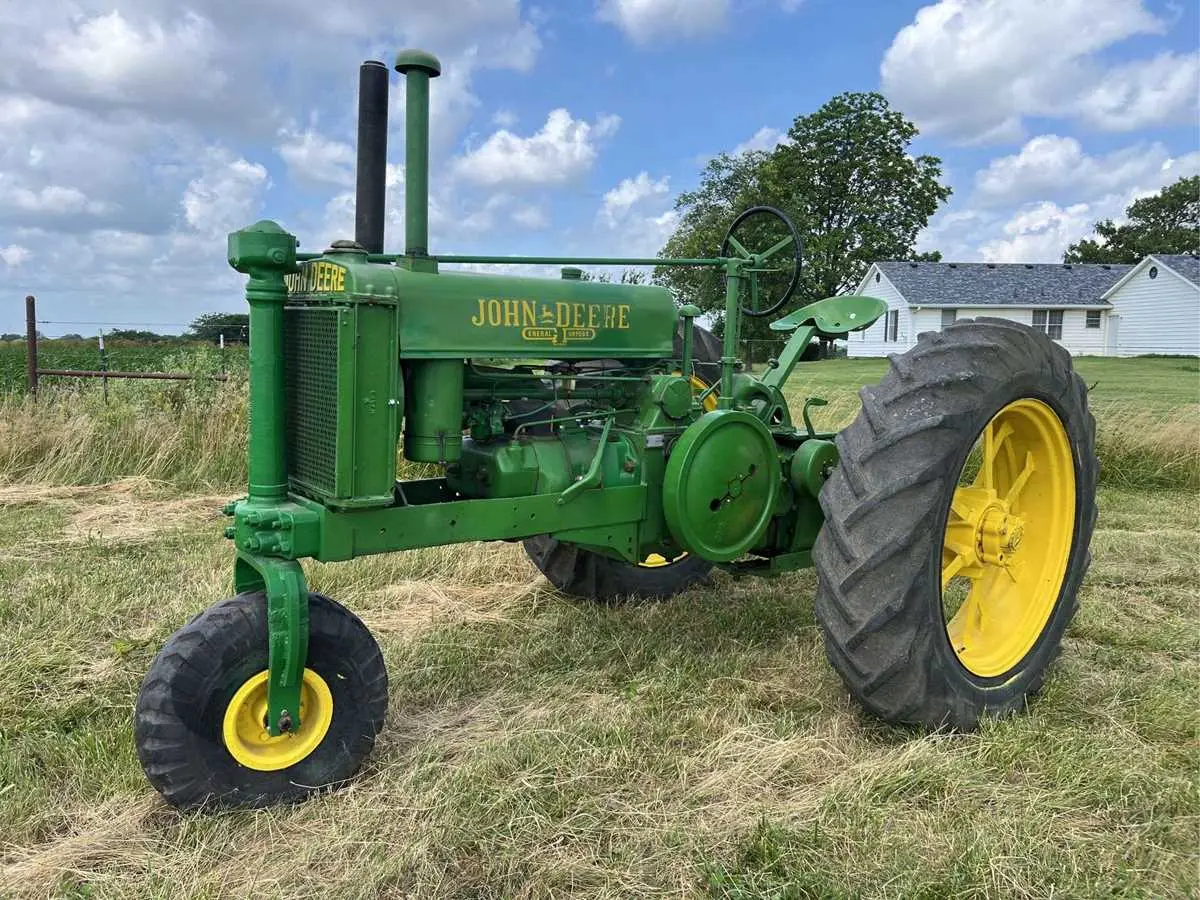

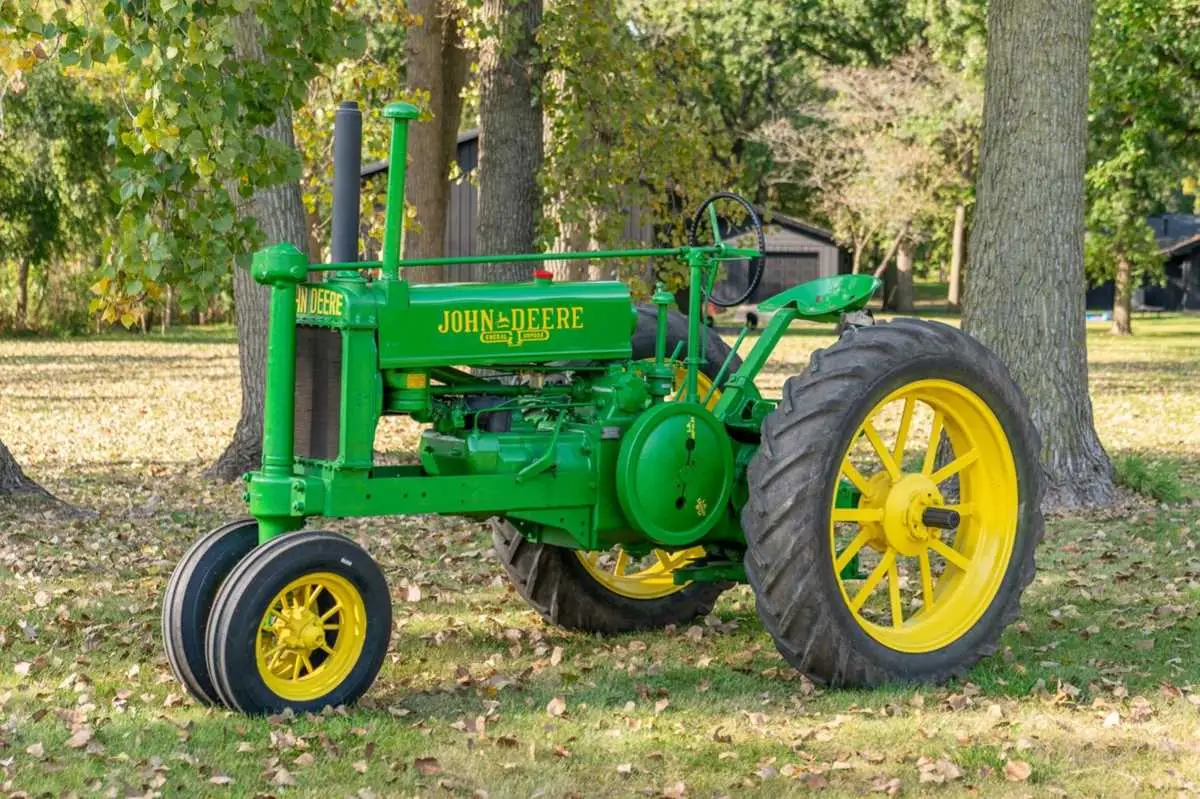

El John Deere Unstyled A de 1937 es uno de los modelos más icónicos de tractores de la marca, y comprender su sistema de bomba de aceite es fundamental para mantenerlo en condiciones óptimas. A continuación, se ofrece un desglose detallado del diagrama de la bomba de aceite de este modelo, ideal para los entusiastas y técnicos que buscan mejorar su conocimiento o restaurar una máquina de esta época.
El diagrama muestra cómo la bomba de aceite está diseñada para distribuir el lubricante de manera eficiente a los componentes vitales del motor. Este sistema se basa en una bomba de engranajes, que asegura un flujo constante y controlado de aceite, protegiendo las partes móviles del desgaste excesivo. Es crucial revisar el diagrama para entender cómo funciona la presión de aceite y su distribución a través del motor, especialmente en modelos antiguos donde el mantenimiento es clave.
Los detalles del diagrama incluyen: la ubicación exacta de las conexiones, los tipos de válvulas involucradas, y la dirección del flujo de aceite. Además, se especifican las tolerancias de presión recomendadas y los procedimientos para verificar el estado de la bomba. Asegurarse de que estos aspectos estén correctos puede prolongar la vida útil del motor y mejorar su rendimiento general. Reemplazar componentes desgastados o dañados según las especificaciones del diagrama es una acción sencilla que puede hacer una gran diferencia.
Revisar y comprender este diagrama te permitirá identificar posibles fallos o fugas de aceite antes de que se conviertan en problemas graves, manteniendo así el motor en su mejor estado. Si estás restaurando un John Deere Unstyled A o simplemente realizando mantenimiento preventivo, tener a mano este diagrama es una excelente manera de asegurarte de que todo funciona como debería.
Diagrama de la bomba de aceite del John Deere Unstyled A 1937
Para entender cómo funciona la bomba de aceite en el John Deere Unstyled A 1937, es clave observar su diseño de funcionamiento. Este modelo presenta una bomba de engranajes que está situada en el lado izquierdo del motor. Asegúrate de que los engranajes estén bien alineados y que no haya obstrucciones en el sistema de circulación de aceite, ya que cualquier falla en la bomba puede generar una lubricación insuficiente, afectando el rendimiento del motor.
El diagrama muestra claramente los componentes principales: el engranaje impulsor, el engranaje impulsado, el cubo de la bomba, y la tapa del impulsor. El engranaje impulsor se conecta directamente al cigüeñal, transmitiendo el movimiento al engranaje impulsado, que a su vez bombea el aceite a través del sistema de lubricación del motor. El aceite fluye hacia el filtro de aceite y luego es distribuido a las partes críticas como los cojinetes y el árbol de levas.
Es importante revisar el estado de los sellos de la bomba, ya que pueden desgastarse con el tiempo. Asegúrate de que la tapa del impulsor esté bien sellada y que no haya fugas de aceite. Además, verifica que el flujo de aceite no se vea restringido por la suciedad o el desgaste de los componentes internos.
Cuando vayas a realizar el mantenimiento de la bomba, asegúrate de usar repuestos originales o de alta calidad para evitar problemas de compatibilidad. El diagrama también indica el sentido de giro de los engranajes, lo cual es crucial para que el sistema funcione correctamente.
En caso de fallas en la bomba, revisa las conexiones de las mangueras y los conductos por donde circula el aceite. Un mal funcionamiento aquí puede causar daños a largo plazo en el motor. Mantén el sistema de aceite limpio y revisa regularmente los niveles para asegurar un funcionamiento óptimo.
Identificación de componentes clave en el diagrama de la bomba de aceite
Para identificar correctamente los componentes principales de la bomba de aceite en el diagrama del modelo John Deere Unstyled A de 1937, concéntrate en los siguientes elementos:
1. Bomba de aceite: Es el componente central del sistema de lubricación. Su función es garantizar que el aceite fluya hacia las partes del motor que requieren lubricación, reduciendo el desgaste. En el diagrama, se identifica generalmente como una pieza rectangular o circular conectada al motor.
2. Tuberías de succión y presión: Estas tuberías conectan la bomba de aceite con el sistema de lubricación del motor. La tubería de succión extrae el aceite del cárter y la tubería de presión lo distribuye a los puntos clave. En el diagrama, suelen ser representadas como líneas simples que conectan la bomba con otras partes del motor.
3. Filtro de aceite: Este componente filtra las impurezas del aceite antes de que llegue a las partes más críticas del motor. Es importante que el filtro esté correctamente ubicado en el diagrama, generalmente cerca de la bomba de presión. Revisa que su entrada y salida estén claramente indicadas.
4. Válvula de retención: Su función es evitar que el aceite fluya hacia atrás cuando la bomba no está en funcionamiento. Es una pieza fundamental para mantener la presión del sistema. Se encuentra representada en el diagrama cerca de la bomba de aceite, con una indicación de dirección de flujo.
5. Engranaje de la bomba: Este componente se conecta al motor para accionar la bomba de aceite. El engranaje asegura que el aceite se bombee de manera continua. En el diagrama, se representa como un círculo o engranaje conectado a la bomba de aceite.
6. Tapa de la bomba: La tapa protege la bomba de aceite y asegura que no se derrame el aceite. En los diagramas, la tapa suele aparecer como una pieza de cierre que cubre la bomba de aceite, asegurando la integridad del sistema.
Revisar cada componente y su conexión en el diagrama te permitirá comprender mejor el funcionamiento del sistema de aceite del motor. No olvides verificar que las líneas de flujo estén claras y que los puntos de conexión estén correctamente identificados.
Cómo realizar un diagnóstico de problemas comunes en la bomba de aceite del John Deere Unstyled A 1937
Para identificar fallos en la bomba de aceite del John Deere Unstyled A 1937, revisa primero el flujo de aceite. Si el motor presenta ruidos extraños o una presión de aceite baja, puede ser indicativo de un mal funcionamiento en la bomba. Asegúrate de verificar los siguientes puntos:
- Comprobación de la presión de aceite: Utiliza un manómetro de presión para medir el flujo de aceite. Una presión demasiado baja puede deberse a una fuga interna en la bomba o a un desgaste excesivo de los componentes.
- Revisión del filtro de aceite: Un filtro obstruido puede reducir la circulación del aceite, causando problemas de lubricación. Limpia o reemplaza el filtro si es necesario.
- Inspección de la bomba: Examina la bomba para detectar signos de desgaste, grietas o bloqueos. Si la bomba está dañada o desgastada, es necesario repararla o reemplazarla.
- Comprobación de los tubos y conexiones: Asegúrate de que las mangueras de aceite no estén agrietadas o bloqueadas, ya que esto puede restringir el flujo adecuado de aceite hacia el motor.
- Revisión del aceite utilizado: El uso de un aceite incorrecto o de baja calidad puede afectar el funcionamiento de la bomba. Verifica que el aceite sea el adecuado para el modelo y el año de tu tractor.
Si encuentras que la bomba está fallando después de realizar estas comprobaciones, la reparación o el reemplazo de la bomba de aceite será la siguiente acción. Si el problema persiste, consulta con un especialista que pueda realizar una inspección más detallada.
Pasos para el reemplazo o reparación de la bomba de aceite en el modelo 1937
Para reemplazar o reparar la bomba de aceite en el modelo John Deere Unstyled A 1937, sigue estos pasos detallados:
1. Desmonta la tapa de la bomba de aceite. Usa una llave para aflojar los pernos que sujetan la tapa, asegurándote de no dañar las roscas ni la tapa misma.
2. Retira el cuerpo de la bomba de aceite. Después de quitar los pernos, extrae con cuidado la bomba. Tómate tu tiempo para evitar dañar las piezas adyacentes.
3. Inspecciona el estado de la bomba y sus componentes. Verifica si hay desgastes o daños en las piezas internas como el impulsor o los engranajes. Si encuentras piezas dañadas, sustitúyelas inmediatamente.
4. Limpia todas las partes de la bomba. Usa un solvente adecuado para eliminar residuos de aceite viejo y suciedad. Asegúrate de que todas las superficies de contacto estén completamente limpias antes de proceder con la reparación.
5. Sustituye las juntas y sellos. Las juntas y los sellos suelen ser las partes que más se desgastan. Coloca nuevos sellos de calidad para evitar futuras fugas de aceite.
6. Ensambla la bomba. Coloca de nuevo el cuerpo de la bomba y asegúrate de que todas las piezas encajen correctamente. Reemplaza cualquier perno que se haya dañado durante el proceso de desmontaje.
7. Reinstala la bomba en su lugar original. Asegúrate de que esté firmemente sujeta y que no haya piezas sueltas que puedan generar problemas más tarde.
8. Verifica el sistema de aceite. Antes de encender el motor, asegúrate de que no haya fugas y de que el flujo de aceite sea adecuado. Reemplaza el aceite si es necesario.
9. Realiza una prueba en marcha. Arranca el motor y observa el funcionamiento de la bomba. Si todo está en orden, el sistema de aceite debería estar funcionando correctamente.
