Consulta el diagrama de piezas del John Deere TRX26 para identificar rápidamente cada componente del cortacésped. Localizar las piezas correctas facilita las reparaciones y el mantenimiento, evitando errores al reemplazar correas, filtros o tornillería específica.
Utiliza el diagrama para verificar conexiones hidráulicas, posición de palancas y montaje de la plataforma de corte. Seguir la disposición exacta del esquema asegura que todas las partes encajen sin alterar la funcionalidad del equipo ni generar desgaste prematuro.
El diagrama también ayuda a planificar compras de repuestos, controlando números de pieza y compatibilidad. Identificar los componentes antes de desmontar reduce tiempos de reparación y previene daños accidentales en el motor, transmisión y sistema de corte.
Para mantenimiento periódico, observa las ubicaciones de correas, poleas y tornillería. Revisar cada punto según el diagrama permite detectar holguras, desgaste o piezas sueltas, manteniendo el TRX26 en condiciones óptimas de funcionamiento y seguridad.

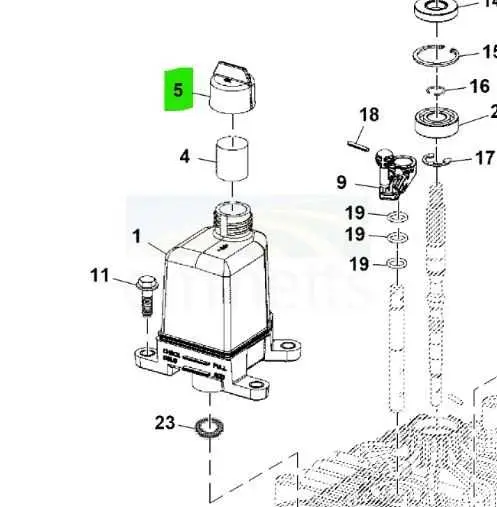

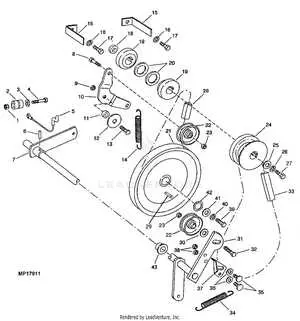

Diagrama de piezas John Deere TRX26 para identificar y reemplazar componentes
Utiliza el diagrama de piezas para localizar rápidamente cada componente del John Deere TRX26. Cada número en el esquema corresponde a un elemento específico, como el motor, la transmisión o los sistemas hidráulicos, lo que permite identificar la pieza exacta que requiere mantenimiento o sustitución.
Al observar el diagrama, verifica las conexiones y la orientación de cada pieza. Por ejemplo, los soportes del motor y los puntos de anclaje del eje de transmisión están claramente señalados, facilitando el desmontaje y la reinstalación sin errores de alineación.
Para reemplazar un componente, primero consulta el número de referencia en el diagrama y asegúrate de contar con las herramientas adecuadas, como llaves dinamométricas o extractores. Esto garantiza que la pieza se retire de manera segura y se instale correctamente, evitando daños adicionales.
El diagrama también indica la secuencia de ensamblaje de elementos complejos, como la transmisión o el sistema de dirección. Siguiendo esta guía visual, se reduce el riesgo de instalación incorrecta y se acelera el proceso de reparación.
Al mantener un registro de las piezas reemplazadas y su ubicación según el diagrama, se facilita el mantenimiento futuro y se asegura un funcionamiento óptimo del TRX26, extendiendo la vida útil de cada componente.
Cómo localizar cada pieza del TRX26 usando el diagrama
Consulta el diagrama de piezas TRX26 y identifica primero los componentes principales: motor, transmisión, sistema de dirección y plataforma de corte. Cada pieza está numerada, lo que facilita la referencia cruzada con la lista de repuestos.
Ubica los ejes de transmisión siguiendo las líneas continuas del diagrama; los puntos de unión y los rodamientos están señalados con símbolos específicos, lo que permite distinguirlos de correas y poleas.
Para las piezas del sistema hidráulico, observa los conductos y conexiones. Los diagramas muestran el flujo de aceite y las válvulas, lo que ayuda a localizar bombas, cilindros y mangueras sin desmontar el tractor.
En el caso de la plataforma de corte, identifica las poleas y correas mediante la numeración. Esto facilita reemplazar componentes desgastados y verificar la alineación correcta.
Revisa las piezas eléctricas siguiendo los cables indicados en el diagrama. Conectar cada componente según la referencia numérica evita errores y asegura el funcionamiento adecuado del TRX26.
Si surge confusión, compara la vista lateral y superior del diagrama. La combinación de ambas perspectivas permite ubicar piezas que podrían quedar ocultas desde un solo ángulo.
Mantén a mano la lista de repuestos junto al diagrama. Cada número corresponde a un código específico que simplifica la adquisición de piezas originales y garantiza compatibilidad total con el TRX26.
Guía paso a paso para el reemplazo de piezas según el diagrama
Localiza la pieza que necesitas reemplazar en el diagrama del TRX26 y confirma su número de referencia antes de iniciar cualquier trabajo.
-
Desconecta la batería y asegúrate de que el tractor esté en una superficie nivelada para evitar movimientos inesperados.
-
Retira las cubiertas y protectores indicados en el diagrama, utilizando las herramientas correctas para no dañar los tornillos ni las piezas adyacentes.
-
Afloja los pernos que sujetan la pieza defectuosa siguiendo el orden recomendado en el diagrama para evitar tensiones irregulares.
-
Extrae la pieza con cuidado, observando la posición de arandelas, juntas y soportes. Mantén cada componente organizado para facilitar el ensamblaje.
-
Verifica la pieza nueva contra la antigua para confirmar compatibilidad y revisa que no haya defectos de fabricación.
-
Instala la nueva pieza siguiendo las instrucciones del diagrama, asegurando el apriete de tornillos según el torque indicado por el fabricante.
-
Reinstala cubiertas y protectores en el orden inverso al desmontaje y revisa que no haya interferencias ni holguras.
-
Conecta la batería y realiza una prueba de funcionamiento del sistema reemplazado, observando ruidos o movimientos anómalos.
Guarda el diagrama y las piezas retiradas como referencia para futuros reemplazos o mantenimiento. Mantener un registro visual de cada paso facilita reparaciones posteriores y asegura que cada componente quede correctamente ubicado.
Solución de problemas comunes relacionados con las piezas del TRX26
Si el motor del TRX26 no arranca, verifica primero el estado de la bujía y los cables de conexión. Una bujía desgastada o con residuos de carbón puede impedir la combustión correcta. Limpia o reemplaza según sea necesario.
Para problemas de sobrecalentamiento, inspecciona el radiador y las mangueras. Asegúrate de que no existan obstrucciones ni fugas de líquido refrigerante. Limpia el radiador de polvo y residuos vegetales y reemplaza las mangueras agrietadas.
Cuando la transmisión presenta deslizamiento o cambios bruscos, revisa el nivel y la calidad del aceite hidráulico. Cambia el aceite si está contaminado y verifica el filtro hidráulico por obstrucciones.
Si la correa de la plataforma de corte se rompe o se desliza, examina el desgaste de las poleas y la tensión de la correa. Ajusta la tensión según el diagrama y reemplaza la correa si muestra grietas o estiramiento excesivo.
Para ruidos inusuales en la dirección, revisa los cojinetes y el engranaje de la cremallera. Lubrica los componentes con grasa recomendada y sustituye cualquier pieza que presente desgaste o juego excesivo.
Cuando los frenos pierden eficacia, inspecciona las pastillas y los discos. Limpia los discos de suciedad acumulada y reemplaza las pastillas gastadas. Verifica también la correcta presión del líquido de frenos.
En caso de problemas eléctricos, como luces que no funcionan o indicadores erráticos, revisa los fusibles y las conexiones de los cables. Asegura que no haya corrosión en los terminales y reemplaza fusibles quemados siguiendo el diagrama eléctrico.
