El cableado del enchufe de remolque de un vehículo John Deere es una tarea directa si se cuenta con el diagrama correcto. Con un conocimiento básico de los cables y conexiones, puedes evitar errores comunes y garantizar una conexión segura para tus equipos.
El diagrama de cableado de este tipo de enchufe generalmente incluye cables para señales de freno, luces de giro, y otros controles importantes. Asegúrate de identificar los pines adecuados para cada función antes de proceder. Si no estás seguro, revisa el manual específico de tu modelo para obtener detalles sobre los colores y posiciones exactas.
Un paso fundamental es conectar cada cable de forma que no interfiera con las demás conexiones. Los cables mal conectados pueden generar fallas en las luces o en el sistema eléctrico. En este tipo de enchufes, cada color tiene una función precisa; por ejemplo, el cable verde suele estar destinado a las luces de giro derechas, mientras que el cable amarillo es para las izquierdas.
Para evitar problemas a largo plazo, asegúrate de utilizar conectores y cables de buena calidad. Esto no solo mejora la durabilidad, sino que también previene posibles cortocircuitos o desconexiones accidentales.

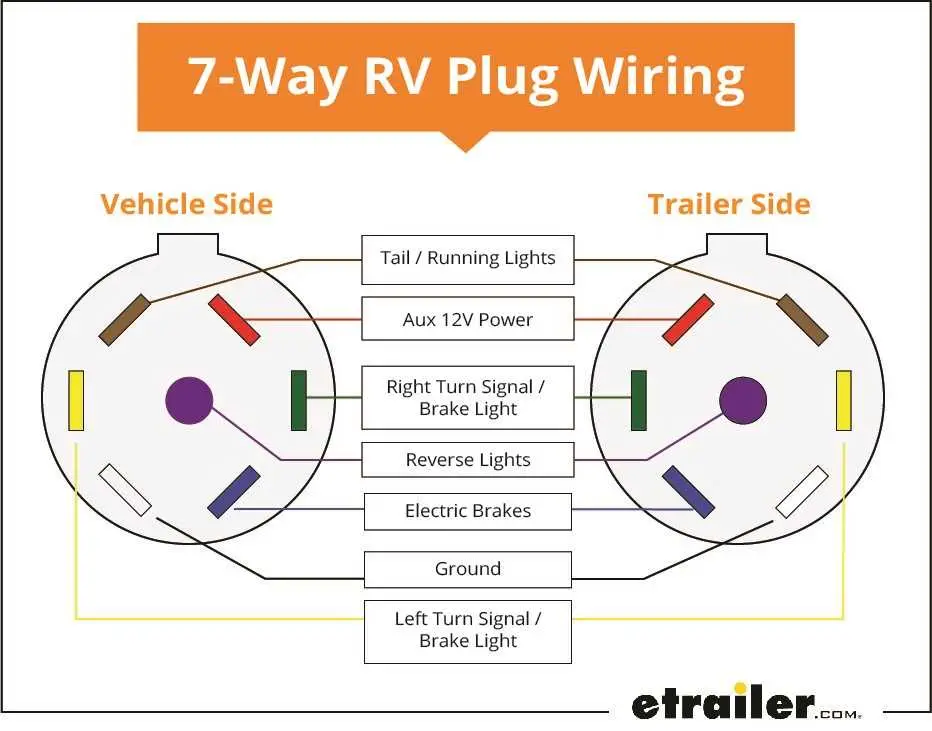

Diagrama de cableado del conector de remolque John Deere
Para conectar adecuadamente un remolque a un tractor John Deere, es clave entender el diagrama de cableado del conector de remolque. Este diagrama muestra cómo se distribuyen las señales eléctricas entre el tractor y el remolque, asegurando que las luces y otros sistemas funcionen correctamente.
El conector de remolque John Deere típicamente usa un conector de 7 pines. Cada pin tiene una función específica. Aquí está el esquema básico de conexión:
- Pin 1: Tierra (Negativo) – Conecta a la parte metálica del tractor para asegurar una buena conexión a tierra.
- Pin 2: Luz de freno (Rojo) – Activa las luces de freno del remolque.
- Pin 3: Luz de posición (Amarillo) – Alimenta las luces de posición o luces de carretera del remolque.
- Pin 4: Señales de giro (Verde y Naranja) – Controla las señales de giro derecha e izquierda.
- Pin 5: Luz de retroceso (Azul) – Usada para las luces de reversa en el remolque.
- Pin 6: Alarma de freno de aire (si aplica) – Solo para remolques con frenos de aire.
- Pin 7: Señal de carga o batería (Blanco) – Proporciona energía para alimentar otros sistemas, como un freno de mano eléctrico.
Al conectar los cables, asegúrate de que cada uno esté bien aislado para evitar cortocircuitos. Revisa que las conexiones sean firmes y estén correctamente ajustadas. Si las luces del remolque no funcionan como se espera, revisa cada pin según el diagrama de cableado y verifica posibles conexiones flojas o cables dañados.
El diagrama es un recurso indispensable para garantizar que el sistema eléctrico entre el tractor y el remolque esté correctamente integrado, lo que te permitirá operar el equipo de forma segura y sin inconvenientes.
Cómo identificar los pines y colores en el conector de remolque John Deere
Los conectores de remolque John Deere tienen una disposición estándar de pines y colores que permite una correcta conexión entre el tractor y el remolque. Aquí te explicamos cómo identificar cada pin y su correspondiente color para evitar errores de conexión.
- Pin 1 (Tierra): El pin 1 generalmente está destinado a la conexión a tierra. Su color suele ser negro.
- Pin 2 (Luces de freno): Este pin controla las luces de freno y su color es rojo.
- Pin 3 (Luces de posición): Las luces de posición se conectan en este pin, identificado por el color verde.
- Pin 4 (Direccionales derecha): El pin 4 está asociado con las luces direccionales del lado derecho, y su color es amarillo.
- Pin 5 (Direccionales izquierda): Las direccionales del lado izquierdo corresponden a este pin, marcado en blanco.
- Pin 6 (Luces de retroceso): Las luces de retroceso se conectan en este pin, que suele ser de color azul.
- Pin 7 (Señales adicionales): Algunos remolques cuentan con señales adicionales, como luces de advertencia, conectadas a este pin. El color es marrón.
Es importante verificar siempre la correspondencia entre los pines y los colores antes de realizar cualquier conexión para evitar cortocircuitos o fallos en el sistema eléctrico del remolque. Además, si el conector presenta un cableado diferente al estándar, consulta el manual específico de tu modelo para confirmar las conexiones correctas.
Pasos para conectar correctamente un remolque John Deere a un tractor
Verifica que el tractor esté apagado antes de comenzar la conexión del remolque. Asegúrate de que el conector del remolque y el tractor sean compatibles para evitar problemas durante el enganche.
Conecta el cableado eléctrico del remolque al tractor. El cable debe estar bien fijado al conector del tractor para garantizar que todas las señales funcionen correctamente, como las luces de freno y las intermitentes. Revisa que no haya cables dañados ni conexiones flojas.
Fija el enganche del remolque al punto de conexión del tractor. Asegúrate de que el enganche quede completamente cerrado y seguro. Revisa la palanca de liberación del enganche para confirmar que esté bien ajustada.
Conecta las mangueras de aire y hidráulicas si el remolque las utiliza. Asegúrate de que las mangueras no estén dobladas ni dañadas y que se ajusten firmemente en las conexiones del tractor. Revisa que no haya fugas de aire o de fluido hidráulico.
Verifica los frenos del remolque. Activa el sistema de frenos y verifica que el remolque esté frenado de forma segura. Realiza una prueba visual de las luces y señales para asegurarte de que todo funcione antes de iniciar el viaje.
Antes de arrancar el tractor, asegúrate de que todos los cables, mangueras y conexiones estén en su lugar. Haz una inspección final del remolque para confirmar que esté correctamente enganchado y seguro.
Solución de problemas comunes en el cableado del conector de remolque John Deere
Si experimentas problemas con el cableado del conector de remolque John Deere, revisa primero los fusibles y asegúrate de que no estén quemados. Si alguno está dañado, sustitúyelo por uno nuevo del mismo amperaje.
Verifica las conexiones en el conector para asegurar que no haya cables sueltos o corroídos. A menudo, los problemas de conexión son la causa de que las luces del remolque no funcionen correctamente. Si notas corrosión, límpiala con un limpiador de contactos y asegúrate de que los pines estén bien ajustados.
Si el remolque no recibe alimentación, revisa el cableado desde la batería hasta el conector, buscando posibles cortes o daños. Utiliza un multímetro para comprobar la continuidad del cableado y asegúrate de que no haya interrupciones que impidan el flujo de corriente.
En algunos casos, el conector puede estar mal conectado al tractor. Asegúrate de que el conector esté correctamente alineado y insertado. Si los pines están torcidos o dañados, es posible que necesites reemplazar el conector o reparar los pines dañados.
Si todo parece en orden pero el remolque sigue sin funcionar correctamente, revisa si hay un cortocircuito en el sistema. Esto puede ocurrir si hay cables que entran en contacto con superficies metálicas o si el aislamiento se ha dañado. Aísla y corrige cualquier área afectada.
Por último, verifica que el conector y el cableado sean los adecuados para el tipo de remolque que estás utilizando. Usar un cableado incorrecto puede ocasionar fallos de conexión o problemas de corriente.
