Para solucionar problemas eléctricos o realizar mantenimiento en los tractores John Deere, es crucial contar con los diagramas de cableado adecuados. Estos diagramas muestran las conexiones y circuitos clave que facilitan la identificación de fallos y la correcta instalación de nuevos componentes.
El diagrama de cableado es una herramienta visual que te permite entender cómo interactúan los diferentes sistemas eléctricos del tractor. Cada conexión y componente está representado de forma clara, lo que permite realizar reparaciones con precisión y rapidez.
Al trabajar con un tractor John Deere, asegúrate de contar con el diagrama específico para el modelo que estás utilizando, ya que las configuraciones de cableado pueden variar entre diferentes series y versiones. Asegúrate de identificar los cables por su color y número de referencia, ya que esto te ayudará a evitar errores durante el proceso de reparación.
Reemplazar componentes eléctricos desgastados requiere una atención detallada a los diagramas. Esto te permitirá verificar que las nuevas piezas estén correctamente conectadas, evitando problemas eléctricos futuros. Además, el uso de diagramas precisos te ayuda a entender cómo se alimentan y controlan los sistemas clave como el arranque, la iluminación y los sistemas de control hidráulico.
Diagramas de cableado de tractores John Deere

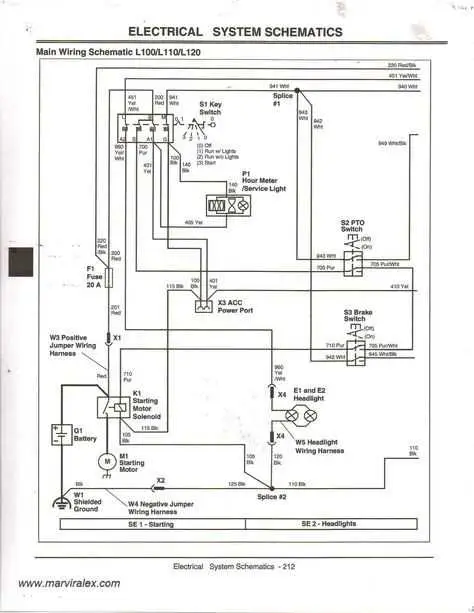

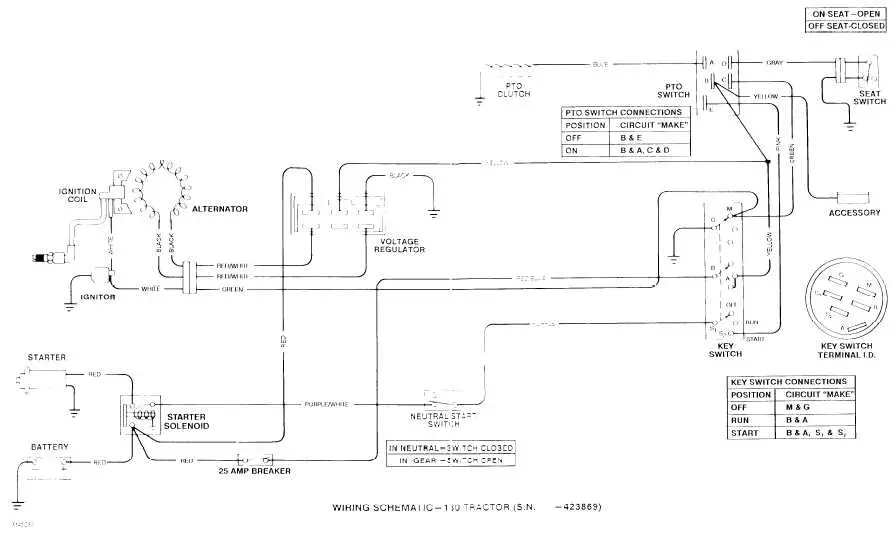

Para comprender el sistema eléctrico de los tractores John Deere, consulta los diagramas de cableado disponibles para cada modelo específico. Estos diagramas proporcionan una representación detallada de las conexiones y componentes eléctricos. Asegúrate de obtener el diagrama correspondiente al modelo de tractor con el que estás trabajando para evitar confusiones. Los diagramas se dividen en secciones, lo que facilita el diagnóstico y la reparación de fallas eléctricas.
Cuando utilices el diagrama de cableado, presta atención a los colores de los cables y las ubicaciones exactas de las conexiones. Esto te permitirá identificar rápidamente cables dañados o conexiones sueltas. Verifica siempre que el tractor esté apagado y desconectado de la fuente de alimentación antes de realizar cualquier trabajo de reparación o mantenimiento.

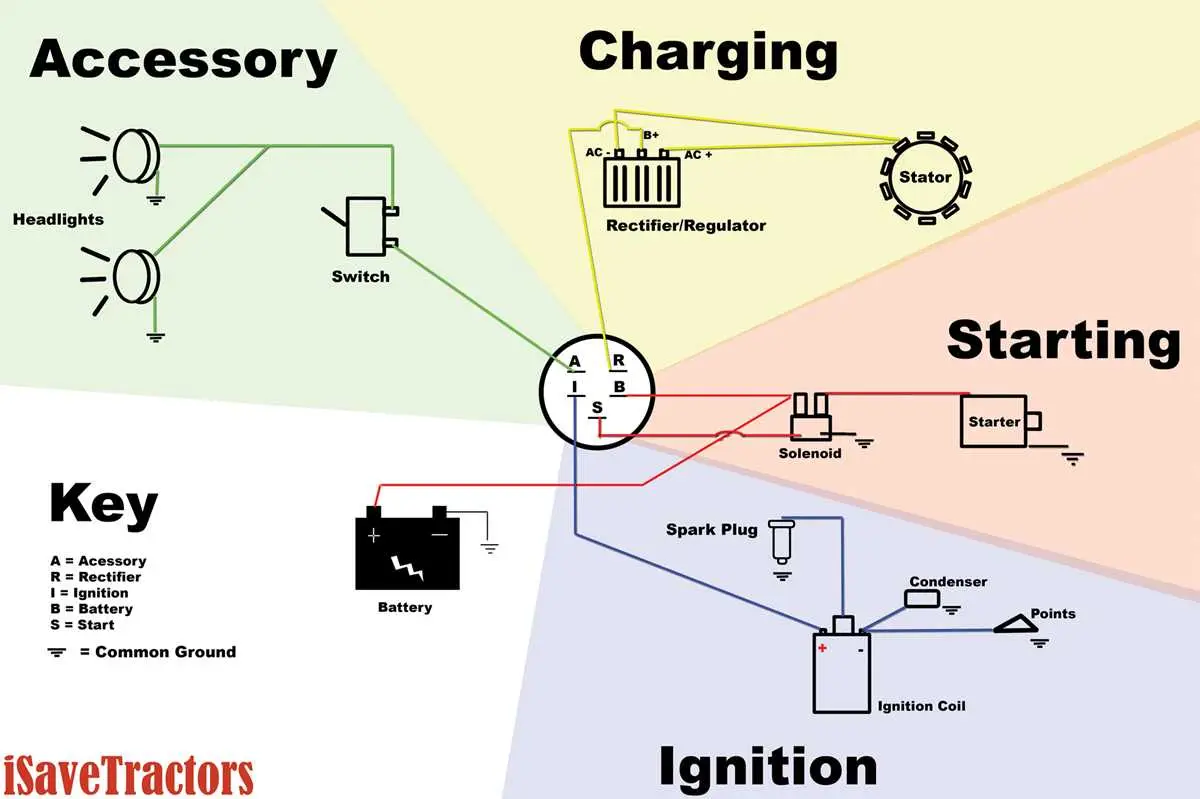

Los diagramas también incluyen símbolos estándar que indican componentes como interruptores, relés y fusibles. Familiarízate con estos símbolos para interpretar correctamente el diagrama. En algunos casos, los diagramas pueden incluir instrucciones sobre la ubicación de los componentes dentro del tractor, lo cual es útil para el acceso y reemplazo de piezas.
Si encuentras un problema recurrente en el sistema eléctrico, revisa cuidadosamente las conexiones en el diagrama. Es posible que un fallo en un componente pequeño, como un fusible o un relé, esté causando problemas más grandes. Utiliza los diagramas para verificar cada parte del sistema y asegurarte de que todo esté funcionando correctamente.
Identificación de los componentes eléctricos clave en el diagrama de cableado
Para identificar correctamente los componentes eléctricos en el diagrama de cableado de un tractor John Deere, sigue estos pasos:
- Relé de arranque: Localiza el relé que controla el encendido del motor. Generalmente está cerca de la batería y conecta con el interruptor de encendido.
- Alternador: El alternador se conecta al sistema de carga de la batería. Revisa los cables que salen del alternador y asegúrate de que estén bien conectados al sistema eléctrico.
- Batería: La batería se conecta directamente al sistema de arranque y carga. Identifica los cables positivos y negativos para comprobar el estado de la carga.
- Interruptor de encendido: Localiza el interruptor en el diagrama y asegúrate de que las conexiones sean claras entre el interruptor y el relé de arranque. Este es un punto crítico para el encendido del tractor.
- Fusibles: Los fusibles protegen los circuitos eléctricos. En el diagrama, busca los símbolos correspondientes y verifica que los fusibles estén correctamente dimensionados según la capacidad de cada circuito.
- Luces y sensores: Los diagramas de cableado incluyen los circuitos de luces, sensores de temperatura y presión. Asegúrate de que cada sensor esté correctamente representado y conectado a su respectiva señal.
Revisa cada componente en el diagrama y verifica que las conexiones coincidan con las partes físicas del tractor para garantizar un funcionamiento seguro y sin fallos del sistema eléctrico.

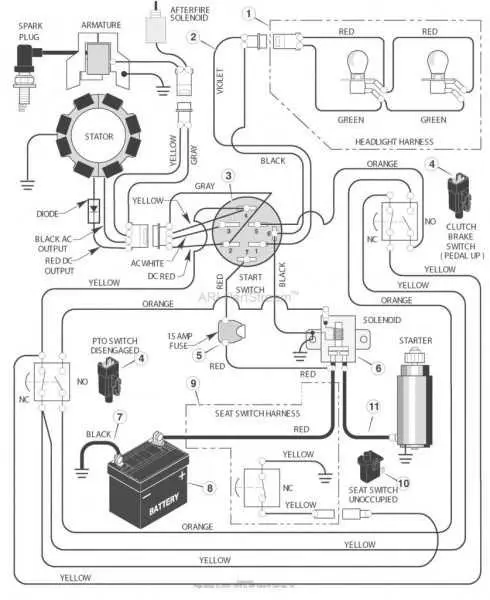

Conexión de los cables en el sistema de encendido de un tractor John Deere
Verifica la ubicación de la caja de fusibles, ya que allí se encuentra el cable principal que distribuye la corriente hacia los componentes del encendido. Asegúrate de que los cables de la bobina de encendido estén correctamente conectados a la caja de conexiones, respetando los colores indicados en el diagrama.
Revisa el interruptor de encendido. El cable positivo debe ir del interruptor hacia la bobina de encendido. Si hay interruptores adicionales como el de seguridad, asegúrate de que también estén conectados según el esquema de cableado. Conecta el cable del interruptor de encendido al terminal de la bobina, y asegúrate de que el cable de tierra esté bien fijado al chasis del tractor.
Confirma que los cables de la bujía estén conectados correctamente a los terminales de la bobina. Asegúrate de que no haya cortocircuitos o cables desgastados que puedan interferir con el encendido. Los cables de la bujía deben ir de la bobina hacia las bujías de cada cilindro, según el número de cilindros del motor.
Una vez conectados todos los cables, comprueba el estado del interruptor de arranque y las conexiones del motor de arranque. Verifica que los cables estén libres de corrosión o daño, ya que pueden afectar el rendimiento del sistema de encendido. Realiza una prueba para confirmar que el sistema funcione correctamente antes de poner en marcha el tractor.
Solución de problemas comunes según el diagrama de cableado
Revisa el cableado del interruptor de encendido. Si el tractor no arranca, verifica que la corriente fluya correctamente desde la batería hasta el interruptor. Un cable roto o mal conectado puede cortar la alimentación.
Comprueba el fusible principal. Si el fusible está quemado, sustituirlo resolverá problemas de encendido. Revisa la ubicación del fusible según el diagrama y asegúrate de usar el fusible de especificaciones correctas.
Inspecciona el relé de arranque. Un relé defectuoso puede evitar que el motor de arranque reciba corriente. Utiliza un multímetro para medir la continuidad en el relé y, si es necesario, reemplázalo.
Verifica el cableado del alternador. Si el alternador no carga correctamente, el tractor puede apagarse debido a una batería descargada. Revisa las conexiones y la correa del alternador para asegurarte de que estén bien ajustadas.
Chequea la conexión del cable a la bobina de encendido. Si el tractor tiene problemas para mantener el encendido, la bobina podría estar defectuosa o mal conectada. Consulta el diagrama para localizar el conector y asegurarte de que esté firmemente colocado.
Si notas una pérdida de potencia, revisa los cables del sistema de inyección de combustible. Asegúrate de que los cables que alimentan los inyectores estén en buen estado y correctamente conectados.
Tabla de verificación de problemas comunes
| Problema | Causa probable | Solución |
|---|---|---|
| El tractor no arranca | Corte en el cableado del interruptor de encendido | Reemplazar cables rotos y verificar conexiones |
| El fusible se quema constantemente | Sobre carga en el sistema eléctrico | Sustituir fusible y verificar componentes defectuosos |
| El tractor se detiene inesperadamente | Fallo en el alternador | Comprobar cables y correa del alternador |
| Falta de encendido | Conexión suelta en la bobina de encendido | Ajustar o reemplazar la bobina de encendido |
| Falta de potencia | Conexión deficiente en el sistema de inyección de combustible | Inspeccionar y asegurar las conexiones de los inyectores |
