Diagrama de cableado del alternador para tractor John Deere y guía de conexiones

john deere tractor alternator wiring diagram

Conecta directamente el cable positivo del alternador al terminal de la batería usando un fusible de 30 A para proteger el sistema eléctrico. Este paso asegura que el alternador cargue correctamente la batería mientras el motor funciona.

Identifica el terminal de excitación (Exc) en el alternador y conéctalo al interruptor de encendido mediante un cable de calibre 16. Esto permite que el alternador active la carga solo cuando el motor está en marcha, evitando descargas innecesarias.

Verifica el cable de tierra del alternador asegurando que tenga un contacto firme con el chasis del tractor. Un mal contacto puede causar fallos intermitentes de carga y afectar la iluminación y los sistemas eléctricos auxiliares.

Revisa las conexiones del indicador de carga en el tablero. Conecta el cable de la luz de advertencia al terminal L del alternador para que muestre correctamente la actividad de carga y detecte cualquier anomalía en tiempo real.

Confirma la continuidad de todos los cables usando un multímetro antes de encender el motor. Esto evita cortocircuitos y protege tanto el alternador como la batería, garantizando que el tractor funcione de manera segura y confiable.

Diagrama de cableado del alternador del tractor John Deere

Conecta el alternador al sistema eléctrico asegurándote de seguir el orden correcto de los cables. El terminal B+ se conecta directamente a la batería a través del fusible principal. Esto garantiza que la carga llegue sin pérdidas ni interferencias.

El terminal D+ debe ir al panel de control del tractor para alimentar la luz de advertencia de carga. Esta conexión permite detectar fallas de manera inmediata.

  • Terminal B+ → Batería positiva con fusible de protección
  • Terminal D+ → Luz indicadora de carga en el tablero
  • Terminal DF (si aplica) → Regulador de voltaje interno o externo

Para tractores John Deere más antiguos, revisa que el cable a tierra del alternador esté firme. Una conexión floja puede generar lecturas inestables y sobrecalentamiento.

Al reemplazar el alternador, etiqueta cada cable antes de desconectarlo. Esto evita confusiones y asegura que cada terminal vuelva a su posición correcta.

  1. Desconecta la batería antes de trabajar en el alternador.
  2. Desconecta los cables siguiendo las etiquetas.
  3. Instala el alternador nuevo y conecta los cables en el orden original.
  4. Verifica la tensión de salida con un multímetro: debe estar entre 13,8 y 14,5 V con el motor en marcha.

Si el alternador incorpora regulador de voltaje interno, no uses reguladores externos. Esto puede provocar sobrecarga y daños en la batería.

Finalmente, comprueba que todos los terminales estén ajustados y sin corrosión. Un contacto limpio asegura la máxima eficiencia de carga y evita fallos eléctricos.

Cómo identificar los terminales del alternador en modelos específicos de John Deere

john deere tractor alternator wiring diagram

Localiza el terminal B+ conectando el cable grueso que va directamente a la batería; en modelos como 4020 y 4430, generalmente está marcado con una etiqueta metálica o un punto de color rojo. Este terminal maneja la salida principal de corriente.

El terminal D+ o indicador de carga se conecta al panel de luces del tractor; busca un cable más delgado que suele tener una funda azul o blanca. En los modelos 5055E y 5065E, se encuentra en la parte trasera del alternador, cerca del soporte de montaje.

El terminal de tierra está unido al cuerpo metálico del alternador mediante un perno; verifica que esté firme y sin corrosión para evitar fluctuaciones de voltaje. Algunos modelos como el 3020 tienen un punto de tierra adicional en la carcasa del motor.

En los alternadores con terminal S o regulador interno, conecta este cable al regulador de voltaje; suele estar marcado con una letra o un pequeño símbolo grabado en la cubierta del alternador. Revisa que los conectores estén limpios y ajustados para un funcionamiento estable.

Antes de cualquier conexión, utiliza un multímetro para confirmar cada terminal: B+ debe mostrar voltaje de batería con el motor apagado, D+ debe indicar continuidad con la lámpara de carga, y el terminal de tierra debe tener resistencia cercana a cero. Este procedimiento evita errores de cableado y protege el sistema eléctrico del tractor.

Pasos para conectar correctamente el alternador al sistema eléctrico del tractor

john deere tractor alternator wiring diagram

Desconecta la batería antes de manipular cualquier cableado para evitar cortocircuitos o descargas. Localiza el alternador y verifica que el regulador de voltaje esté bien fijado y sin signos de corrosión.

Identifica los terminales: el positivo (B+) se conecta al borne principal de la batería mediante un cable de calibre adecuado, asegurando un contacto firme y sin holguras. El terminal negativo se conecta a la carcasa del motor o chasis, garantizando una buena masa eléctrica.

Si el alternador tiene terminal de excitación (IGN o D+), conecta este al interruptor de encendido siguiendo el diagrama específico del modelo. Utiliza conectores aislados y aprieta cada tornillo según el torque recomendado por el fabricante.

Revisa que todos los cables estén libres de roces y alejados de partes móviles o calientes. Asegura las abrazaderas y soportes para evitar vibraciones que puedan dañar el cableado.

Reconecta la batería y mide el voltaje con el motor en marcha; el sistema debería registrar entre 13,8 y 14,5 voltios. Ajusta o revisa conexiones si se detectan fluctuaciones fuera de este rango.

Solución de problemas comunes en el cableado del alternador de John Deere

Verifica inmediatamente la conexión del cable positivo al alternador; una unión floja puede causar cargas intermitentes y fallos en el arranque. Asegúrate de que el terminal esté limpio y libre de corrosión; utiliza un cepillo de alambre y un limpiador de contactos si es necesario.

Inspecciona el cable de tierra entre el alternador y el chasis. Un cable dañado o mal fijado puede generar lecturas de voltaje inestables. Aprieta los pernos de tierra y reemplaza cualquier sección con aislamiento agrietado o expuesto.

Prueba el fusible principal del sistema de carga. Si está fundido, el alternador no entregará energía al sistema eléctrico. Sustituye el fusible por uno con la misma amperaje especificado por John Deere y verifica que no haya cortocircuitos en el circuito.

Revisa los conectores del regulador de voltaje integrados en el alternador. Un conector flojo o pines oxidados provoca que la batería no se cargue correctamente. Limpia los pines con limpiador de contactos y ajusta la presión del conector.

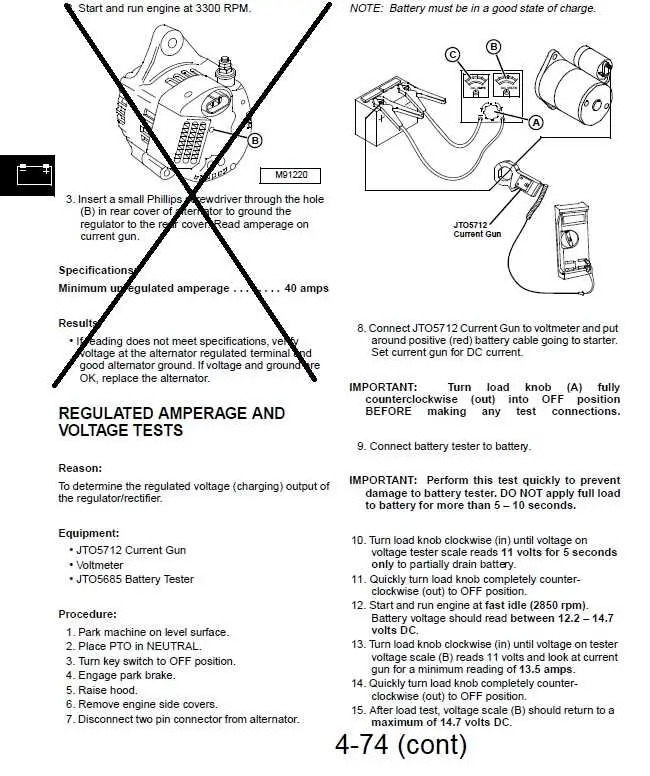

Utiliza un multímetro para medir la salida del alternador directamente en los terminales. Debe mostrar un voltaje de entre 13,8 y 14,5 V con el motor en marcha. Lecturas fuera de este rango indican problemas en el rotor, estator o diodos que requieren reemplazo.

Comprueba la correa del alternador. Una correa desgastada o floja reduce la eficiencia de carga. Ajusta la tensión según las especificaciones de John Deere y reemplaza la correa si muestra grietas o desgaste severo.

Examina las conexiones del panel de fusibles y del cableado principal hacia la batería. Cables quemados o aislantes derretidos pueden ocasionar cortocircuitos. Reemplaza los cables dañados y asegúrate de que todos los terminales estén bien sujetos.
