Consulta el diagrama eléctrico del arrancador del John Deere 750 para identificar rápidamente cada conexión y componente. Localiza el solenoide, la batería y los fusibles para asegurar que el circuito funcione correctamente y evitar fallos de arranque. Verifica la continuidad de los cables desde la batería hasta el motor de arranque antes de reemplazar cualquier pieza.
El diagrama muestra cómo se interconectan el interruptor de encendido, el relé y el motor de arranque. Comprueba que los terminales estén limpios y bien ajustados, ya que la corrosión puede impedir el paso de corriente y generar problemas de encendido. Además, identifica los puntos de conexión a tierra, fundamentales para el correcto funcionamiento del sistema.
Usar el diagrama permite diagnosticar rápidamente cortocircuitos o cables dañados. Etiqueta cada cable según su función para facilitar futuras reparaciones y reducir el riesgo de errores al reconectar el sistema eléctrico. También es útil para planificar la instalación de accesorios adicionales sin interferir con el arranque.

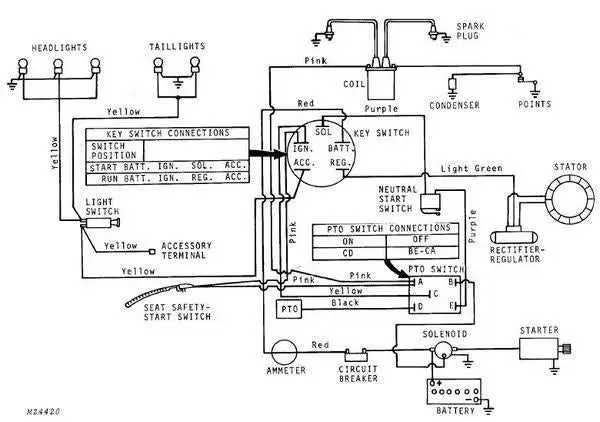

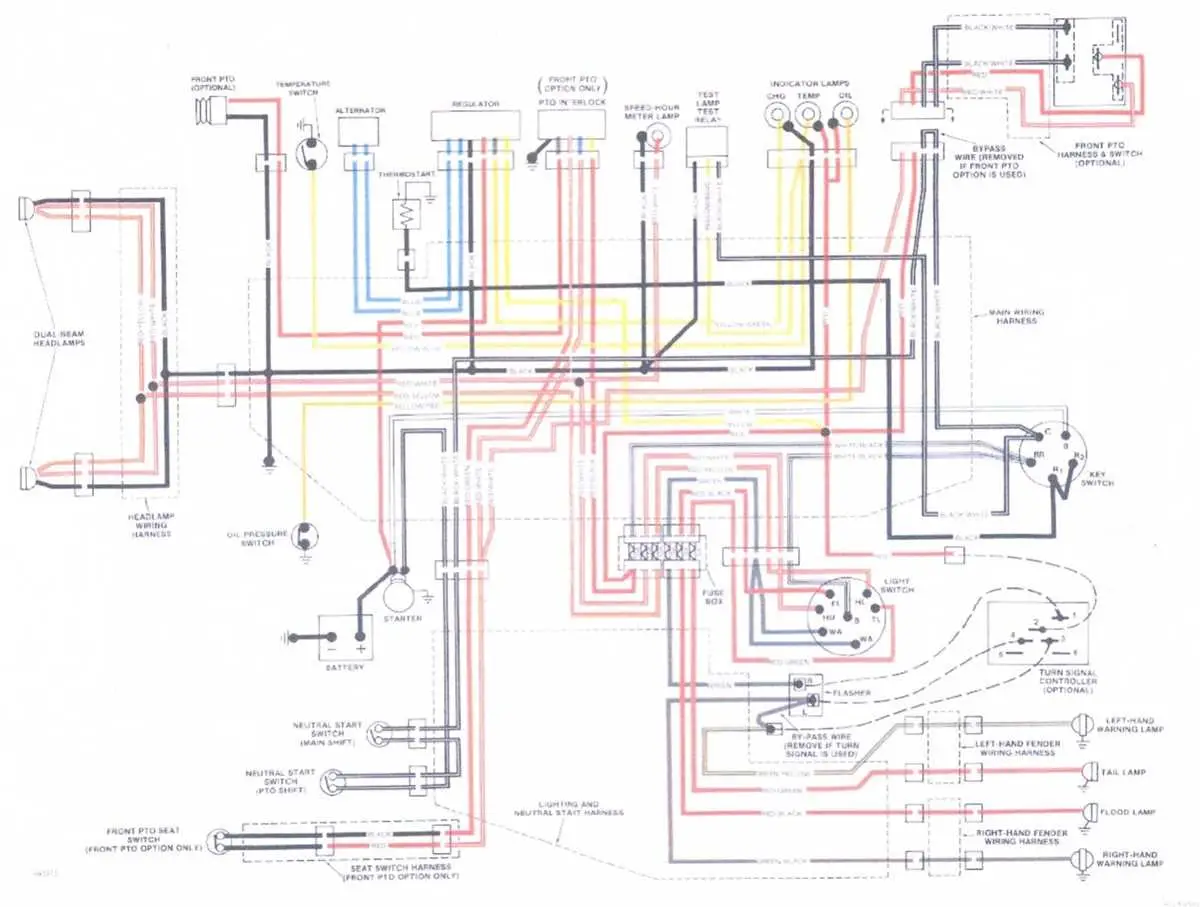

Diagrama eléctrico del arrancador del tractor John Deere 750
Conecta directamente el cable positivo de la batería al terminal principal del arrancador para garantizar un flujo constante de corriente. El terminal de solenoide debe recibir señal desde el interruptor de encendido; verifica que el cable de activación esté intacto y sin corrosión.
Ubica el fusible de 30 A entre la batería y el solenoide para proteger el circuito de sobrecargas. Asegúrate de que las conexiones a tierra del motor y del chasis estén firmes; un mal contacto puede causar fallos intermitentes en el arranque.
El diagrama muestra que el cableado del interruptor de seguridad del embrague se integra en serie con el solenoide, evitando que el tractor arranque si la palanca de embrague no está accionada. Revisa que los conectores estén bien sujetos y sin signos de desgaste.
Para detectar fallos, mide el voltaje en el terminal de solenoide mientras giras la llave; debería coincidir casi con el voltaje de batería. Si se detecta caída significativa, inspecciona los cables y terminales principales.
Los relés adicionales en algunos modelos se colocan entre el interruptor de encendido y el solenoide para reducir la carga directa. Confirma la correcta polaridad y ubicación según el diagrama específico del John Deere 750 antes de reemplazar cualquier componente.
Cómo identificar los cables y conectores del sistema de arranque
Localiza primero el solenoide del arranque en el tractor John Deere 750. Observa los cables que llegan al solenoide: el cable grueso rojo conecta directamente con la batería, mientras que un cable más delgado va hacia el interruptor de encendido. Etiqueta cada conexión antes de desconectar cualquier cable para evitar errores al reconectar.
Examina los conectores: los de tipo macho y hembra tienen un diseño que impide la conexión incorrecta. Aplica un limpiador de contactos eléctricos si los conectores muestran corrosión, y comprueba que cada terminal esté firme en su lugar. Usa un multímetro para verificar continuidad entre el interruptor de encendido y el solenoide, así podrás confirmar que los cables funcionan correctamente.
Revisa los cables que salen del motor de arranque. El cable principal transmite la corriente desde el solenoide al motor, y los cables de señal activan el mecanismo de arranque. Asegúrate de que el aislamiento esté intacto y que no haya peladuras ni cortocircuitos. Si detectas daños, reemplaza los cables antes de intentar encender el tractor.
Verifica la ruta de cada cable siguiendo el diagrama eléctrico del John Deere 750. Mantén los cables alejados de partes móviles y de superficies calientes para prevenir desgaste. Marca cada conexión con cinta adhesiva numerada si trabajas con varias, así evitarás confusiones y asegurarás un arranque fiable y seguro.
Procedimiento para diagnosticar fallas en el motor de arranque
Verifica primero la batería y sus conexiones. Una batería con voltaje inferior a 12,4 V puede impedir que el motor de arranque funcione correctamente. Asegura que los bornes estén limpios y ajustados.
Inspecciona los fusibles y relés del circuito de arranque. Localiza el relé de arranque en el diagrama eléctrico del John Deere 750 y prueba continuidad con un multímetro. Reemplaza cualquier fusible fundido o relé que no responda.
Comprueba el interruptor de encendido. Gira la llave a la posición de arranque y mide el voltaje en la salida hacia el solenoide. Si no llega voltaje, revisa el cableado desde el interruptor hasta el relé.
Evalúa el solenoide del motor de arranque:
- Conecta un multímetro entre los terminales principales y activa el arranque. Debe cerrarse el circuito y enviar corriente al motor.
- Si el solenoide no responde, reemplázalo o limpia los contactos internos.
Verifica el motor de arranque directamente:
- Desconecta el motor y conecta directamente una batería de 12 V a sus terminales.
- Si el motor gira lento o no gira, realiza mantenimiento: lubrica los engranajes, limpia el colector y revisa los carbones.
Inspecciona el cableado y conexiones entre batería, relé, solenoide y motor. Busca cables sueltos, corrosión o aislamiento dañado. Sustituye cualquier sección deteriorada para asegurar un flujo eléctrico estable.
Después de estas pruebas, monta todo nuevamente y prueba el arranque. Un flujo eléctrico correcto y un motor libre de desgaste garantizan un arranque confiable del John Deere 750.
Pasos para reemplazar el solenoide y el motor de arranque
Desconecta la batería del tractor para evitar cortocircuitos. Localiza el solenoide, normalmente montado cerca del motor de arranque. Afloja los pernos que sujetan los cables de alimentación al solenoide y retíralos con cuidado, recordando la posición de cada uno.
Desmonta el solenoide retirando los tornillos que lo fijan al bloque del motor. Inspecciona los contactos y asegúrate de limpiar cualquier residuo de corrosión antes de instalar el nuevo solenoide. Coloca el reemplazo alineando los agujeros y ajusta los tornillos a un torque moderado para evitar daños.
Para cambiar el motor de arranque, primero quita los tornillos que lo sujetan al motor. Apoya el motor de arranque antiguo mientras desconectas los cables. Instala el motor nuevo posicionándolo correctamente y asegurando los pernos con firmeza. Reconecta los cables siguiendo el orden original y apriétalos de manera segura.
Reconecta la batería y realiza una prueba de arranque. El tractor debería encender sin retrasos ni ruidos anormales. Si percibes chisporroteos o el motor no gira correctamente, revisa las conexiones del solenoide y del motor de arranque para garantizar un contacto sólido.
