Verifica primero la posición de la correa en el modelo STX38 con plataforma negra, ya que su recorrido difiere del diseño de plataforma amarilla. El diagrama muestra cómo la correa pasa por la polea del motor, rodea los tensores y conecta con las poleas de las cuchillas. Esta disposición asegura un corte uniforme y evita desgaste prematuro.
Para instalar la correa, coloca la parte superior en la polea del motor y luego ajusta sobre las poleas de las cuchillas, dejando para el final el paso por el tensor. El resorte del tensor mantiene la tensión necesaria, pero conviene comprobar que no presente daños o pérdida de fuerza. Una tensión incorrecta puede causar deslizamiento o ruido durante el funcionamiento.
Un consejo práctico es girar manualmente las cuchillas después de colocar la correa para verificar que todo el sistema gire libremente sin roces. Si notas resistencia, revisa la alineación de cada polea y la posición del resorte. Este procedimiento sencillo ayuda a prolongar la vida útil de la correa y garantiza un corte parejo en cada uso.

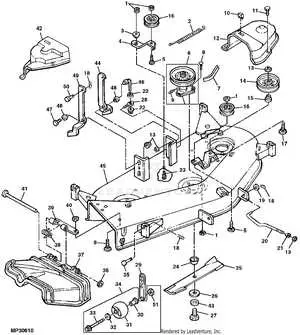

John Deere STX38 Belt Diagram Black Deck
Asegura primero que la correa del John Deere STX38 con plataforma negra esté correctamente alineada en las poleas del motor y la transmisión. Coloca la correa alrededor de la polea del motor en la parte frontal, luego pásala por las poleas de los husillos de las cuchillas manteniendo la tensión uniforme.
Verifica que la correa siga el recorrido en “S” típico del modelo STX38 Black Deck: desde el motor hacia la polea tensora, después hacia las poleas de los husillos izquierdo y derecho, y regresa al punto de inicio. Ajusta el brazo tensor para mantener la correa firme, sin holgura excesiva que provoque deslizamiento.
Inspecciona las poleas y el resorte del tensor antes de montar la correa nueva, ya que un desgaste en estos componentes puede afectar la tracción de las cuchillas. Mantén la correa limpia de restos de césped y grasa para prolongar su vida útil y garantizar un corte uniforme.
Ruta de la correa en el deck negro del STX38
Asegura la correa alrededor de la polea del motor, verificando que se asiente en la ranura sin torceduras. Desde allí, guíala hacia la polea tensora, manteniendo la correa bien alineada para evitar deslizamientos. Luego pásala por las poleas de las cuchillas, siempre siguiendo el sentido indicado en el diagrama original de John Deere para el modelo STX38 con deck negro.
Comprueba que la correa quede recta en todo el recorrido, sin holguras entre las poleas. Ajusta la tensión aplicando el resorte del sistema tensor y confirma que el movimiento sea libre al girar manualmente las cuchillas. Un ajuste correcto prolonga la vida útil de la correa y garantiza un corte parejo en cada uso.

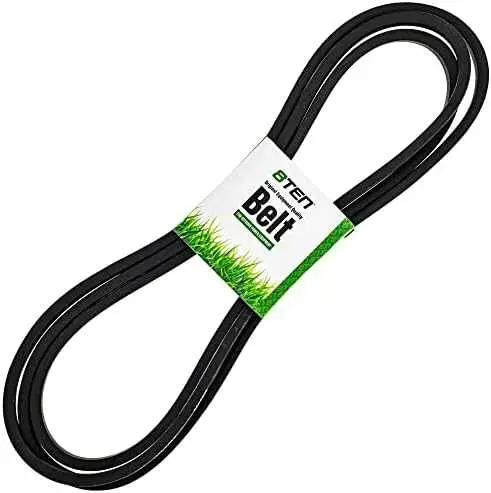

Medidas y referencias de la correa para reemplazo
Usa una correa de transmisión con medida de 1/2″ de ancho y aproximadamente 92″ de largo para el modelo STX38 con plataforma negra. Esta especificación corresponde al número de parte original de John Deere M82462, aunque también existen equivalentes de fabricantes alternativos con la misma longitud y perfil trapezoidal.
Verifica que el perfil sea tipo A o 4L, ya que una variación mínima en la sección puede afectar la tensión y el recorrido entre poleas. Antes de instalar, comprueba que la correa no presente dobleces ni grietas y que conserve flexibilidad uniforme.
Si decides utilizar un repuesto genérico, asegúrate de que las medidas coincidan exactamente para evitar deslizamientos o desgaste prematuro en la polea del embrague y en los rodillos tensores. Una instalación con la referencia correcta garantiza un corte uniforme y reduce vibraciones durante el uso.
Procedimiento de instalación paso a paso en el deck negro
Asegura el freno de estacionamiento y desconecta la bujía para evitar arranques accidentales.
- Levanta el tractor con gatos de soporte y retira el deck negro aflojando los pasadores de sujeción.
- Coloca el deck en una superficie plana y limpia para tener acceso libre a las poleas.
- Retira la correa usada deslizando primero del embrague y luego de las poleas de las cuchillas.
- Verifica que las poleas giren sin resistencia y lubrica los puntos de fricción si es necesario.
- Alinea la correa nueva con la guía del diagrama específico del modelo STX38 de deck negro.
- Pasa la correa sobre las poleas de las cuchillas asegurando que quede centrada en cada ranura.
- Coloca la correa sobre la polea tensora y después sobre la polea del embrague.
- Asegura los pasadores de sujeción del deck y baja el tractor con cuidado.
Comprueba la tensión de la correa accionando el embrague varias veces y corrige la posición si observas desajustes.
