Consulta el diagrama de piezas de dirección del John Deere L 111 antes de realizar ajustes o reemplazos. Este diagrama identifica con precisión cada componente, desde la columna de dirección hasta las rótulas, facilitando la localización de piezas específicas.
Revisa regularmente las uniones y conexiones del sistema de dirección para detectar desgaste o holgura. Las piezas más propensas a fallas incluyen el engranaje de dirección, los rodamientos y los acoplamientos, que pueden afectar la maniobrabilidad y la seguridad del tractor.
Para reemplazar o ajustar componentes, utiliza el diagrama como guía paso a paso. Marca cada pieza desmontada y verifica la orientación correcta al volver a ensamblar. Esta práctica minimiza errores y asegura un funcionamiento uniforme del sistema de dirección.
Conserva el diagrama cerca durante revisiones periódicas y mantenimientos preventivos. Esto permite identificar rápidamente piezas dañadas y facilita la adquisición de repuestos compatibles, optimizando el tiempo de trabajo y prolongando la vida útil del John Deere L 111.
Diagrama de piezas de dirección John Deere L 111 para mantenimiento y reparación

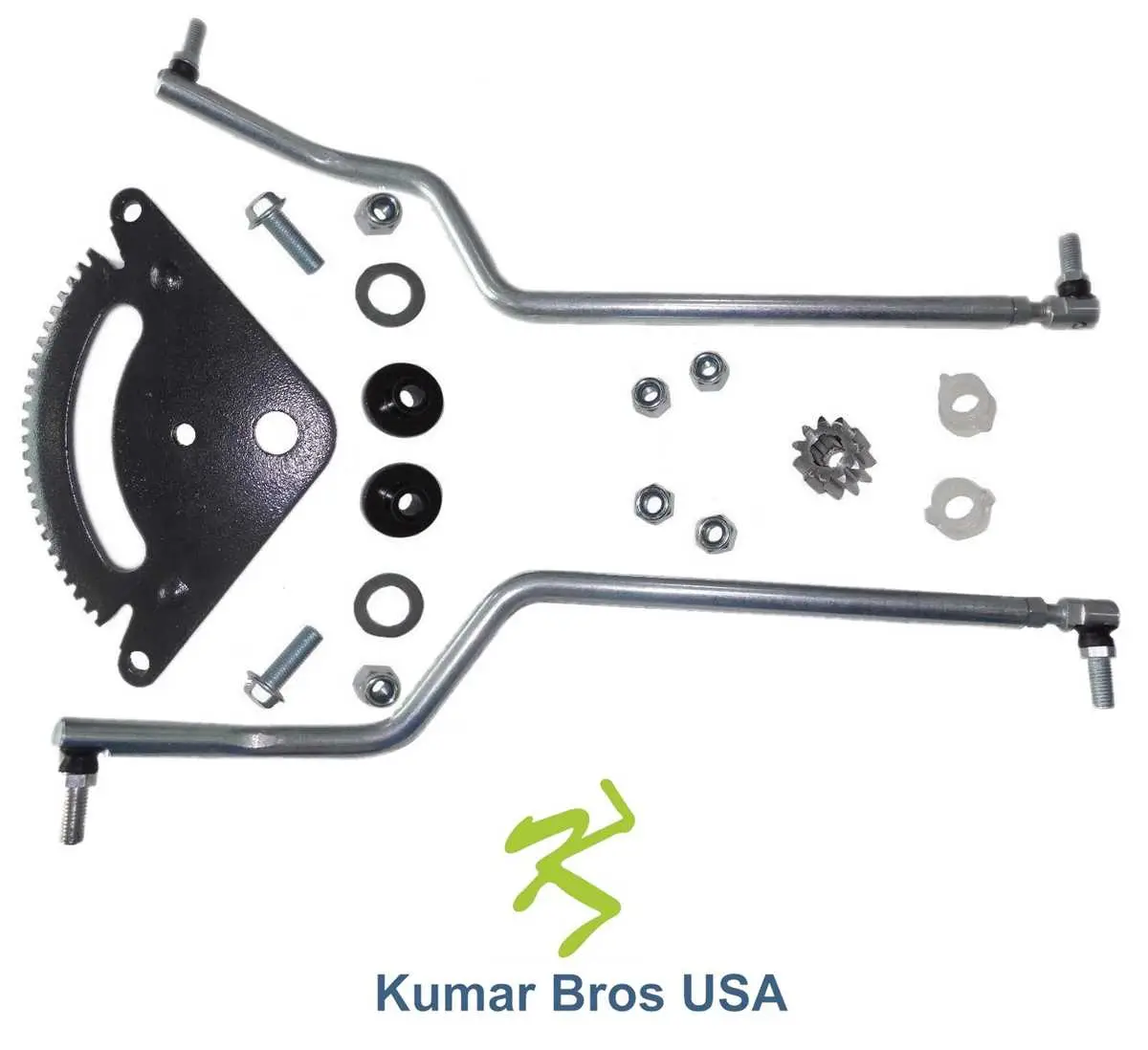

Consulta el diagrama de piezas de dirección de tu John Deere L 111 antes de iniciar cualquier reparación. Identifica claramente cada componente: volante, columna de dirección, engranajes cónicos, brazos de dirección y rodamientos. Esto facilita ubicar piezas desgastadas y evaluar su estado.
Para reemplazar el engranaje cónico, primero afloja los tornillos de fijación de la columna. Retira cuidadosamente el conjunto del brazo de dirección y verifica el desgaste de los rodamientos. Sustituye las piezas que presenten juego excesivo o superficies desgastadas.
Mantén lubricadas todas las articulaciones y rodamientos según las especificaciones del fabricante. Aplica grasa adecuada en los puntos de pivote y engranajes internos para asegurar un giro suave y prevenir fricción prematura.
Al montar nuevamente, alinea correctamente el volante con las ruedas delanteras. Verifica que los brazos de dirección se muevan sin restricción y que los tornillos estén ajustados al torque recomendado. Realiza una prueba de giro para confirmar que la dirección responde de manera uniforme y sin holguras.
Guarda el diagrama a la mano durante futuras intervenciones; facilita la identificación de piezas específicas y asegura que cualquier mantenimiento o reparación se realice de manera ordenada y segura.
Identificación de todas las piezas de dirección del modelo L 111
Para mantener o reparar correctamente el sistema de dirección del John Deere L 111, identifica cada pieza clave siguiendo este listado detallado:
- Volante de dirección: Permite controlar el ángulo de giro de las ruedas delanteras. Verifica su fijación y ausencia de desgaste en el eje.
- Columna de dirección: Conecta el volante con la caja de dirección. Comprueba que no haya holguras y que los rodamientos estén lubricados.
- Caja de dirección: Contiene los engranajes que transmiten el movimiento del volante a la barra de dirección. Revisa sellos y engranajes internos.
- Brazo pitman: Transmite la fuerza desde la caja de dirección a las barras de acoplamiento. Asegura que los pasadores y chavetas estén en buen estado.
- Barras de acoplamiento: Conectan el brazo pitman con los brazos de dirección de las ruedas. Inspecciona las rótulas y ajusta si hay juego.
- Rótulas de dirección: Permiten el movimiento flexible de las ruedas. Reemplaza cualquier rótula con desgaste o holgura.
- Brazos de dirección: Mueven directamente las ruedas delanteras. Comprueba que no estén doblados ni corroídos.
- Ruedas delanteras: Verifica alineación y ajuste del sistema de dirección para evitar desgaste irregular de neumáticos.
- Soportes y bujes: Mantienen la estabilidad de la columna y los brazos. Lubrica y reemplaza cualquier buje deteriorado.
Identificar correctamente cada componente ayuda a diagnosticar fallos, ajustar la dirección y prolongar la vida útil del tractor. Mantén un registro de inspecciones y reemplazos para un mantenimiento ordenado.
Procedimientos para desmontar y reemplazar componentes de la dirección
Afloja primero la tuerca de seguridad del eje de la columna de dirección utilizando una llave adecuada, asegurándote de que el tractor esté apagado y sobre una superficie estable. Retira la columna de dirección levantando suavemente el conjunto y separando el eje de la caja de dirección.
Desmonta la caja de dirección soltando los pernos de montaje que la fijan al chasis. Guarda cada perno y arandela en orden para facilitar el reensamblaje. Extrae el engranaje interno inspeccionando el desgaste en dientes y superficies de contacto.
Retira los brazos de dirección y las barras de acoplamiento soltando los pasadores y clips de retención. Verifica el estado de los rodamientos y bujes; reemplaza cualquier componente con señales de desgaste o corrosión para mantener la precisión de la dirección.
Instala la caja de dirección nueva o reparada alineando correctamente los pernos de montaje y apretándolos con el torque especificado por el fabricante. Reubica la columna de dirección y ajusta la tuerca de seguridad asegurando un giro suave del volante sin juego excesivo.
Conecta nuevamente los brazos de dirección y las barras de acoplamiento, asegurando pasadores y clips en su posición original. Comprueba el funcionamiento de toda la dirección girando el volante y observando la respuesta de las ruedas, ajustando según sea necesario para eliminar holguras.
Resolución de problemas comunes y ajustes precisos del sistema de dirección
Verifica el juego en el volante midiendo el desplazamiento antes de que las ruedas respondan. Si el volante gira demasiado sin mover las ruedas, ajusta el brazo pitman aflojando la tuerca de fijación y girando el brazo hasta eliminar el juego excesivo.
Inspecciona los rodamientos del eje de dirección; si hay ruido o resistencia, reemplaza los rodamientos dañados. Lubrica con grasa de litio para asegurar un movimiento uniforme y prolongar la vida útil.
Comprueba los acoplamientos universales del eje. Si detectas vibraciones o desalineación, afloja los pernos de unión, alinea correctamente los ejes y reaprieta según el torque recomendado por el fabricante.
Revisa las rótulas de dirección en busca de holgura o desgaste. Sustituye las rótulas deterioradas y ajusta las tuercas con una llave dinamométrica para mantener la geometría precisa del sistema.
Examina la columna de dirección para detectar grietas o deformaciones. Reemplaza componentes dañados y asegúrate de que el soporte de la columna esté firmemente fijado para evitar desviaciones durante el giro.
Si las ruedas no retornan al centro, verifica la alineación. Ajusta el paralelismo aflojando los tornillos de la barra de acoplamiento y moviendo las ruedas hasta obtener una alineación paralela exacta.
Controla la tensión de la correa de dirección asistida (si aplica) para evitar pérdida de asistencia hidráulica. Ajusta según las especificaciones y verifica que no haya fugas en la bomba o mangueras.
