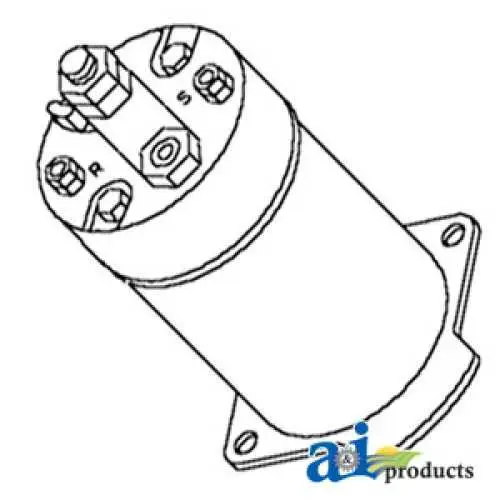

Localiza el solenoide de arranque en tu modelo John Deere siguiendo el cable positivo de la batería hasta el motor. Identificar correctamente este componente permite verificar conexiones defectuosas y prevenir fallos de arranque.
Conecta los terminales según el diagrama para garantizar que el flujo eléctrico llegue de manera adecuada al motor de arranque. Verifica que los cables estén firmes, sin corrosión ni desgastes, para mantener la continuidad y evitar chispas.
Revisa la alimentación y señal del interruptor de encendido. Un solenoide que recibe voltaje correcto pero no activa el motor indica fallas internas, mientras que conexiones sueltas pueden impedir que la corriente llegue correctamente.
Utiliza herramientas de medición como multímetros para comprobar voltajes en cada terminal. Esto facilita identificar problemas de cableado o solenoides defectuosos antes de reemplazar piezas y asegura un arranque confiable de tu tractor John Deere.

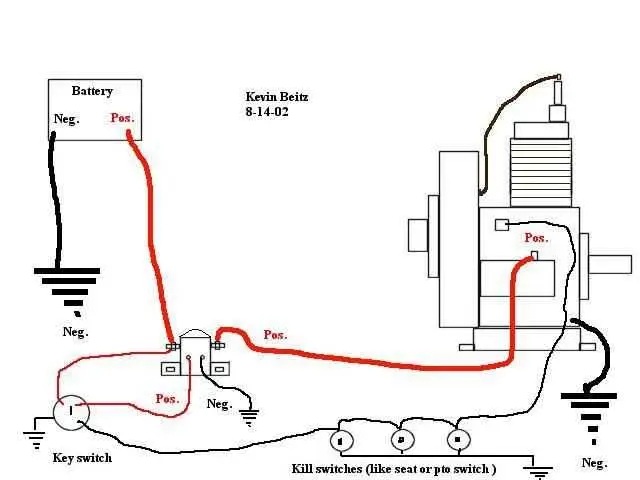

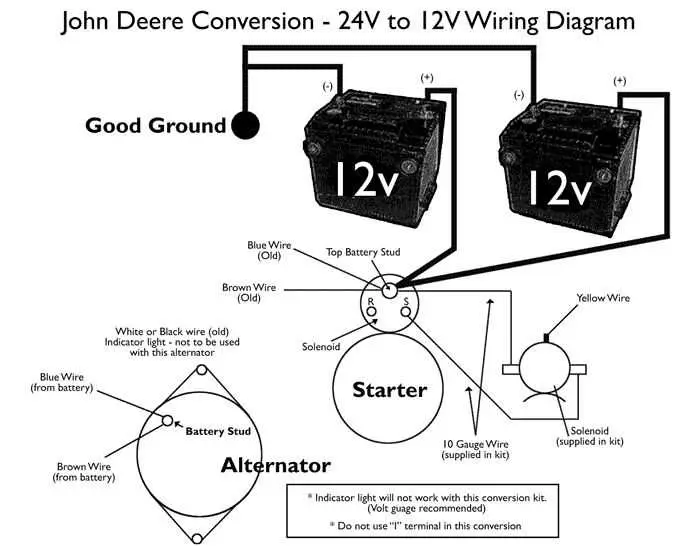

Guía completa del diagrama de cableado del solenoide de arranque John Deere
Conecta el terminal positivo de la batería directamente al terminal principal del solenoide usando un cable de calibre adecuado, generalmente 4 AWG o mayor según el modelo del tractor. Asegura que las conexiones estén limpias y libres de corrosión para evitar pérdida de voltaje.
Identifica el terminal de activación del solenoide, normalmente marcado como “S”. Este terminal recibe corriente del interruptor de arranque. Usa un cable de menor calibre, como 14 AWG, y verifica que la polaridad coincida con la indicada en el diagrama del fabricante.
Para modelos con relé de arranque intermedio, conecta el cable del terminal “I” del solenoide al relé siguiendo la secuencia indicada en el diagrama. Esto permite que el solenoide reciba señal solo al girar la llave de arranque, evitando descargas accidentales.
Comprueba que el cableado de retorno a masa esté correctamente fijado al chasis. Un contacto firme asegura que el solenoide active el motor sin fallos. Revisa tornillos y terminales para evitar vibraciones que puedan aflojar la conexión.
Después de realizar las conexiones, realiza una prueba de arranque breve. Observa que el solenoide haga clic al recibir señal y que el motor gire de manera constante. Si hay retrasos o chispas, revisa la continuidad de los cables y reemplaza terminales dañados.
Etiqueta cada cable según el diagrama para futuras intervenciones. Mantener una codificación clara facilita diagnósticos rápidos y reduce el riesgo de errores en mantenimientos posteriores.
Identificación de conexiones y terminales del solenoide de arranque
Conecta primero el cable de batería principal al terminal grande marcado como B+. Este terminal recibe la corriente directa desde la batería y debe ajustarse firmemente para evitar pérdidas de energía.
El terminal opuesto, generalmente marcado como M o S, se conecta al motor de arranque. Asegúrate de que la conexión sea sólida, ya que cualquier holgura puede impedir que el motor reciba la corriente necesaria.
Localiza el terminal de activación del solenoide, identificado comúnmente como I o IGN. Este recibe la señal de encendido desde la llave y activa el puente interno que permite que la corriente fluya hacia el motor de arranque.
Inspecciona los terminales de tierra si el solenoide los incluye. Conecta firmemente el cable de tierra al chasis o al bloque del motor para asegurar un retorno de corriente confiable.
Verifica que todos los cables estén libres de corrosión y que los bornes estén limpios. Una limpieza adecuada y la identificación correcta de cada terminal garantizan un funcionamiento estable y evitan fallas intermitentes durante el arranque.
Para facilitar la identificación futura, marca cada terminal con etiquetas resistentes al calor y revisa la polaridad antes de realizar conexiones definitivas. Esto previene errores de cableado y protege tanto el solenoide como el motor de arranque.
Procedimiento paso a paso para interpretar el diagrama de cableado
Identifica primero los terminales del solenoide de arranque: el terminal de batería positiva (B+), el terminal de salida hacia el motor de arranque (M), y el terminal de activación desde el interruptor de encendido (S).
Verifica la codificación de colores de los cables en el diagrama y compáralos con los colores reales del arnés. Esto facilita reconocer cada conexión sin confusión.
Traza la ruta de la alimentación desde la batería hasta el solenoide. Confirma que el cable B+ llega directamente al terminal correspondiente y que no existen cortes ni empalmes defectuosos.
Analiza el circuito de activación: sigue el cable que conecta el interruptor de encendido con el terminal S. Asegúrate de que el diagrama indique correctamente la polaridad y la presencia de fusibles o relés intermedios.
Verifica la continuidad hacia el motor de arranque. El cable M debe conectar el solenoide con el motor sin derivaciones ni resistencias adicionales que afecten la corriente.
Revisa símbolos y anotaciones en el diagrama: identifica relés, fusibles y conectores, prestando atención a los valores de corriente y voltaje indicados.
Confirma que todas las conexiones están alineadas con la orientación del solenoide en la máquina. Esto evita errores al instalar o probar el sistema.
Finalmente, comprueba la correspondencia de cada terminal en el diagrama con los terminales físicos. Esta verificación garantiza que las conexiones sean correctas antes de energizar el circuito.
Solución de problemas comunes utilizando el diagrama del solenoide
Verifica primero la continuidad entre la batería y el solenoide. Utiliza el diagrama para identificar correctamente los terminales positivo y de activación.
Si el motor no arranca, sigue estos pasos:
- Confirma que el cable de batería principal esté firme y sin corrosión.
- Comprueba el cable de activación que conecta el interruptor de encendido con el solenoide.
- Mide el voltaje en el terminal de salida hacia el motor de arranque; debe coincidir con la batería.
Para ruidos de clic sin arranque:
- Inspecciona el solenoide con un multímetro siguiendo las conexiones del diagrama.
- Revisa si el relé interno funciona al recibir señal de encendido.
En caso de arranque intermitente:
- Confirma que todos los conectores estén firmes y limpios según el diagrama.
- Verifica que los cables de tierra estén bien asegurados al chasis y al motor.
- Prueba el solenoide con un puente temporal, conectando directamente los terminales principal y de salida, siguiendo precauciones de seguridad.
Si se detecta sobrecalentamiento:
- Revisa que el calibre de los cables coincida con las indicaciones del diagrama.
- Inspecciona posibles cortocircuitos entre terminales adyacentes.
El diagrama permite localizar fallas sin desmontar todo el sistema, optimizando tiempo y reduciendo errores en la identificación de conexiones críticas.
