Revisa el diagrama de piezas del modelo 824D antes de realizar cualquier mantenimiento o reemplazo de componentes. Esto permite identificar rápidamente el número de pieza correcto para cada sección del soplador, desde el motor hasta el sistema de transmisión.
El diagrama incluye la disposición detallada de las cuchillas, el sistema de alimentación y el mecanismo de giro del chorro de nieve. Localizar visualmente estas partes facilita la instalación precisa y reduce errores durante el montaje.
Utiliza el diagrama para planificar el mantenimiento periódico, como la lubricación de rodamientos y la verificación de correas. Tener una referencia clara de cada componente ayuda a anticipar posibles desgastes y evita interrupciones inesperadas en el funcionamiento.
Al reemplazar piezas específicas, como el impulsor o la carcasa de la tolva, el diagrama permite comparar las piezas nuevas con las originales, asegurando compatibilidad y un ajuste correcto sin necesidad de ajustes adicionales.

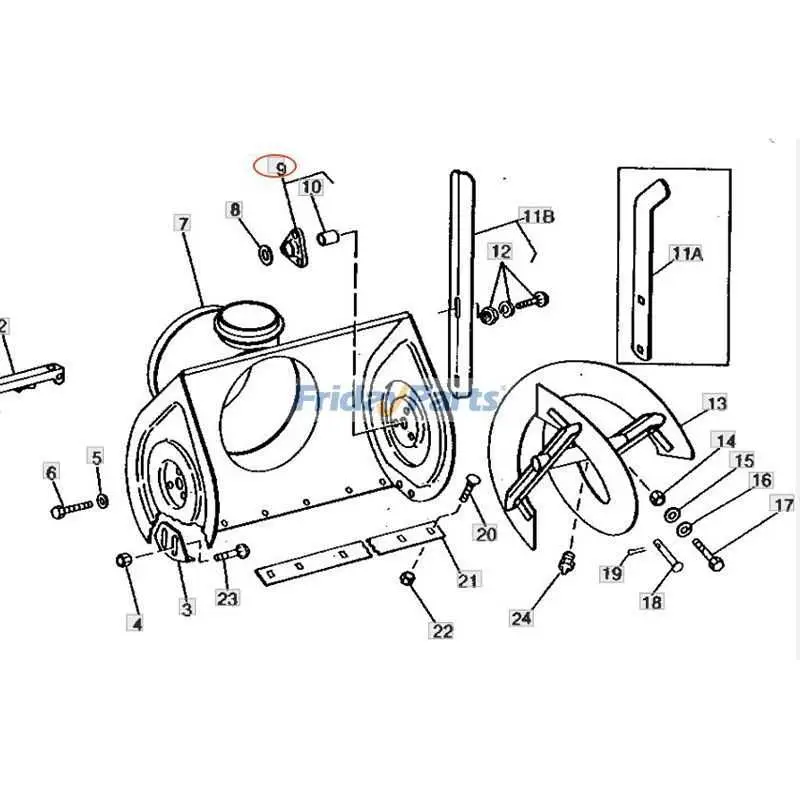

Diagrama de piezas y mantenimiento de la sopladora John Deere 824d
Consulta el diagrama de piezas para identificar rápidamente componentes como el motor, la transmisión, el rodillo de impacto y las cuchillas de expulsión. Cada pieza tiene un número de referencia que facilita su reemplazo o ajuste sin desmontar la unidad completa.
Revisa periódicamente las cuchillas de la sopladora. Inspecciona desgaste, grietas o deformaciones y reemplaza las cuchillas cuando el borde esté mellado o el diámetro haya disminuido más de 5 mm. Lubrica los rodamientos del rodillo de impacto cada 25 horas de uso para evitar fricción excesiva y fallos prematuros.
Verifica el sistema de transmisión y correas según el diagrama. Ajusta la tensión de las correas a 10–12 mm de deflexión para garantizar la correcta transferencia de potencia. Sustituye correas agrietadas o estiradas para mantener el rendimiento y prevenir daños en los engranajes.
El mantenimiento del motor incluye cambiar el aceite cada 50 horas y revisar el filtro de aire semanalmente durante la temporada de uso intenso. Limpia acumulaciones de nieve o hielo alrededor de la carcasa para evitar obstrucciones en el sistema de expulsión.
Usa el diagrama para localizar tornillos, pernos y juntas que requieren inspección rutinaria. Aprieta componentes sueltos y reemplaza juntas dañadas para evitar fugas y vibraciones que puedan afectar la eficiencia de la sopladora.
Identificación de componentes y sus funciones en el diagrama
Localiza primero el motor principal en el diagrama; su función es impulsar la cuchilla y generar el flujo de aire necesario para el desplazamiento de la nieve. Observa el sistema de transmisión: la correa de accionamiento conecta el motor con la caja de engranajes y permite controlar la velocidad de la sopladora.
Identifica el rotor y las palas: estas piezas giran para recoger y expulsar la nieve, y su correcto alineamiento asegura un funcionamiento uniforme. Revisa el sistema de control de dirección, compuesto por el manillar, la palanca de giro y los cojinetes; estos permiten orientar el flujo de nieve con precisión.
Localiza la tolva y el conducto de expulsión; la tolva guía la nieve hacia el conducto, mientras que el conducto ajustable define la dirección y la distancia del lanzamiento. Identifica también los rodamientos y soportes que sostienen las piezas móviles, reducen la fricción y prolongan la vida útil de la máquina.
Examina los mecanismos de ajuste de altura y de velocidad; las palancas y tornillos permiten modificar la profundidad de corte y la rapidez de la cuchilla según la densidad de la nieve. Finalmente, verifica los sistemas de seguridad, como el interruptor de parada y los protectores de correa, que previenen daños al operador y al equipo.
Procedimientos de reemplazo de piezas y ensamblaje correcto
Identifica la pieza dañada consultando el diagrama de partes del modelo 824D. Verifica el número de referencia y asegúrate de contar con los repuestos originales antes de iniciar el reemplazo.
Desconecta la sopladora de cualquier fuente de energía y asegúrate de que el motor esté completamente frío. Retira los tornillos y sujetadores de la pieza a reemplazar utilizando las herramientas indicadas en el manual.
Al retirar componentes como el impulsor o la correa de transmisión, mantén un registro del orden de montaje y la orientación de cada pieza. Esto facilita el ensamblaje correcto y evita errores que afecten el funcionamiento.
Instala la pieza nueva alineando correctamente los orificios de tornillo y asegurando que encaje sin forzar. Aprieta los tornillos siguiendo el torque recomendado por el fabricante para evitar deformaciones o fallos futuros.
Después del reemplazo, comprueba que todos los componentes móviles giren libremente y que no haya interferencias entre las partes. Ajusta según sea necesario antes de reconectar la energía.
Realiza una prueba de funcionamiento a baja velocidad para confirmar que la pieza funciona correctamente y que la sopladora mantiene su rendimiento original. Monitorea cualquier vibración o ruido inusual y corrige los ajustes si es necesario.
Solución de problemas comunes usando el diagrama de piezas
Verifica el diagrama de piezas antes de desmontar cualquier componente. Identifica cada pieza numerada y compárala con su posición real en la sopladora para localizar posibles fallas.
Para problemas con el sistema de transmisión:
- Revisa la correa de transmisión en el diagrama y confirma su alineación correcta.
- Comprueba los rodamientos indicados; reemplaza los que muestren desgaste o ruido excesivo.
- Confirma que los ejes y engranajes estén en las posiciones exactas según el diagrama.
Si el motor presenta dificultades de arranque:
- Ubica los componentes del sistema de encendido y combustible en el diagrama.
- Inspecciona bujías, filtros y carburador siguiendo la numeración de las piezas.
- Asegura que los cables y conexiones estén firmes y sin corrosión.
Para bloqueos de la cuchilla o el rotor:
- Confirma la orientación y montaje de la cuchilla según el diagrama.
- Verifica los tornillos y pasadores; reemplaza los que falten o estén dañados.
- Comprueba los ejes y engranajes del rotor para detectar desalineaciones.
Si se detecta vibración excesiva o ruidos extraños:
- Usa el diagrama para inspeccionar soportes, amortiguadores y piezas de fijación.
- Aprieta o reemplaza elementos flojos según la referencia numérica.
- Confirma que todas las piezas estén montadas en el orden correcto del diagrama.
Registrar las observaciones mientras se sigue el diagrama facilita reemplazar piezas defectuosas y asegura un montaje preciso sin afectar otros componentes.
