Para reparar o mantener correctamente tu tractor John Deere Sabre, es fundamental contar con el diagrama de cableado adecuado. Este diagrama te ayudará a identificar la conexión de cada componente eléctrico, facilitando la solución de problemas y el reemplazo de piezas dañadas.
Revisa siempre la batería. La mayoría de los problemas de conexión eléctrica en los modelos Sabre provienen de una batería descargada o mal conectada. Asegúrate de que los cables de la batería estén correctamente sujetos y libres de corrosión. Si es necesario, limpia los terminales con un cepillo de alambre y verifica el voltaje con un multímetro.
Comprueba los fusibles. Si el tractor no enciende o los accesorios no funcionan correctamente, revisa los fusibles según el diagrama. Los fusibles quemados son comunes y pueden cortar la alimentación a varios sistemas, desde el motor hasta las luces. Cambia cualquier fusible que esté dañado y asegúrate de usar el tamaño adecuado.
Conoce los cables de la bobina. La bobina es esencial para encender el motor, y los cables que la conectan deben estar en buen estado. Verifica que no haya cables desgastados o rotos, especialmente si experimentas fallos de encendido. El diagrama te ayudará a identificar los cables correctos para la conexión y asegurarte de que estén bien fijados.

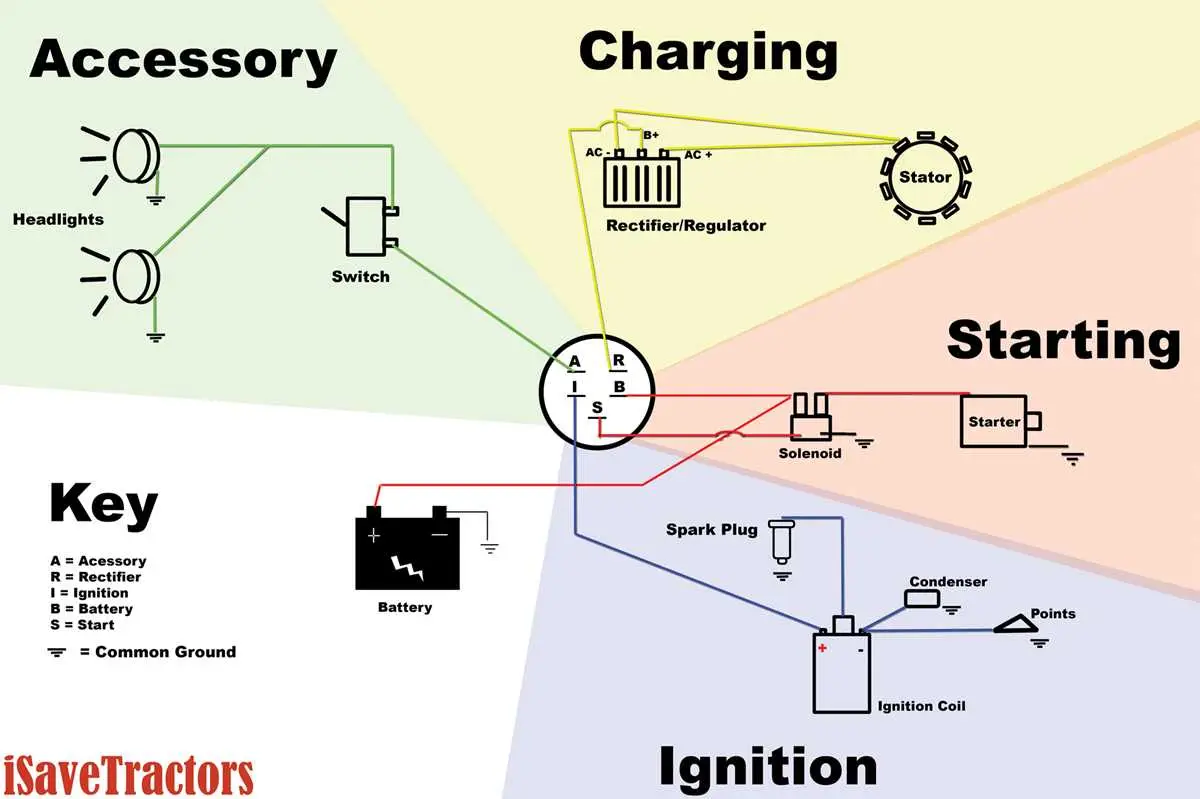

Diagrama de cableado John Deere Sabre
Para reparar o modificar el sistema eléctrico del tractor John Deere Sabre, es fundamental contar con un diagrama de cableado preciso. Este diagrama te permitirá identificar los componentes y las conexiones eléctricas de manera clara.
Revisa siempre las conexiones entre la batería, el interruptor de encendido y el motor, ya que estos son puntos críticos en el funcionamiento del sistema eléctrico. En el diagrama, encontrarás los cables que conectan el regulador de voltaje al alternador, garantizando que la batería reciba carga correctamente.
Además, asegúrate de que todos los cables de las luces y el sistema de encendido estén en buen estado. Verifica las conexiones de la bobina de encendido, ya que una conexión defectuosa puede evitar que el motor arranque adecuadamente.
Si experimentas fallos en el sistema eléctrico, comienza por revisar los fusibles. El diagrama te mostrará la ubicación de cada uno de ellos. Cambiar un fusible quemado puede resolver muchos problemas comunes de encendido.
Es recomendable que utilices cables de repuesto con las especificaciones adecuadas, ya que el uso de cables incorrectos puede generar sobrecalentamientos o cortocircuitos. Asegúrate de que cada cable esté correctamente aislado y no tenga signos de desgaste.
Finalmente, si no estás seguro de alguna conexión, consulta el diagrama para evitar errores. Un diagrama claro y detallado es la mejor herramienta para asegurar que el sistema eléctrico funcione de manera óptima.
Conexiones básicas del sistema eléctrico del John Deere Sabre
Para asegurar el correcto funcionamiento del sistema eléctrico, verifica que la batería esté conectada correctamente. Los cables positivo y negativo deben estar firmemente sujetos a los terminales correspondientes. El cable positivo (rojo) debe ir al terminal positivo de la batería, mientras que el negativo (negro) debe conectarse al chasis o al terminal negativo.
El interruptor de encendido juega un papel fundamental en el flujo de corriente. Asegúrate de que los cables conectados al interruptor estén en buen estado y sin corrosión. El cable principal que sale del interruptor de encendido se conecta al motor de arranque, permitiendo su funcionamiento cuando se activa el interruptor.
Para las conexiones del alternador, es importante comprobar que el cableado esté bien aislado y libre de daños. El alternador genera la electricidad necesaria para cargar la batería y alimentar los sistemas eléctricos del tractor. Asegúrate de que los cables que salen del alternador estén correctamente conectados al regulador de voltaje.
Las luces y otros accesorios dependen de una buena conexión en el sistema de fusibles. Revisa que los fusibles estén intactos y correctamente instalados para evitar cortocircuitos que puedan afectar el rendimiento del sistema eléctrico. Si algún componente no funciona, reemplaza el fusible correspondiente.
Finalmente, es recomendable inspeccionar los conectores y cables en busca de signos de desgaste o corrosión. La limpieza regular y el uso de un protector adecuado para los conectores pueden prolongar la vida útil del sistema eléctrico del John Deere Sabre.
Diagnóstico de fallos comunes en el diagrama de cableado
Verifica la continuidad del cableado en el diagrama. Si no hay señal o la máquina no enciende, asegúrate de que no haya cables rotos o desconectados. El uso de un multímetro será útil para detectar cualquier interrupción en el circuito.
Comprueba las conexiones de los fusibles. Si un fusible está quemado, puede interrumpir el funcionamiento del sistema eléctrico. Sustitúyelo por uno de la misma capacidad. Verifica también que no haya cortocircuitos en las conexiones cercanas a los fusibles.
Revisa el interruptor de encendido. Si no hay voltaje al intentar arrancar el equipo, el problema puede estar en el interruptor de encendido o en el sistema de arranque. Asegúrate de que el interruptor funcione correctamente y que no haya conexiones flojas.
Inspecciona el regulador de voltaje. Si la batería no se carga correctamente, el regulador de voltaje puede estar dañado. Reemplázalo si es necesario para asegurar un flujo adecuado de energía a la batería y otros componentes eléctricos.
Verifica la conexión de la batería. Asegúrate de que los terminales de la batería estén bien conectados y sin corrosión. Los cables sueltos o corroídos pueden causar fallos en el arranque y otros problemas eléctricos.
Pasos para reparar y reemplazar componentes del sistema eléctrico
Para reparar o reemplazar componentes del sistema eléctrico en el John Deere Sabre, sigue estos pasos detallados:
1. Desconectar la batería: Antes de comenzar cualquier trabajo, desconecta la batería para evitar cortocircuitos o descargas accidentales. Localiza la batería y retira los cables, comenzando por el terminal negativo.
2. Inspeccionar el diagrama de cableado: Consulta el diagrama de cableado específico del modelo Sabre para identificar los componentes a revisar. Asegúrate de tener una copia clara y detallada del diagrama para guiarte durante el proceso.
3. Verificar el fusible: Si experimentas problemas eléctricos, revisa los fusibles. Un fusible quemado puede ser la causa de la falla. Sustitúyelo por uno del mismo amperaje, según lo indicado en el manual.
4. Comprobar los interruptores y relés: Inspecciona los interruptores y relés que controlan el encendido y otras funciones eléctricas. Asegúrate de que no estén dañados. Si es necesario, reemplázalos siguiendo las recomendaciones del diagrama.
5. Revisar conexiones y cables: Inspecciona las conexiones eléctricas en busca de corrosión, desgaste o cables flojos. Limpia las terminales y asegúrate de que estén bien conectadas. Si encuentras cables dañados, córtalos y reemplázalos con cables de igual calibre.
6. Sustituir el componente dañado: Si has identificado un componente eléctrico defectuoso, como un interruptor, motor o regulador, reemplázalo por uno compatible. Asegúrate de que el nuevo componente coincida con las especificaciones del diagrama.
7. Realizar pruebas: Una vez que hayas reemplazado los componentes dañados, reconecta la batería y realiza una prueba del sistema eléctrico. Verifica que todas las funciones estén operando correctamente y que no haya fallos adicionales.
8. Reensamblar: Finalmente, una vez que hayas completado la reparación o el reemplazo, asegúrate de que todo esté correctamente ensamblado y que no haya herramientas o piezas sueltas antes de volver a poner en marcha el equipo.
