Reemplazar la correa de transmisión del John Deere S130 requiere identificar cada polea y el recorrido correcto de la banda. El diagrama muestra cómo la correa conecta el motor con la caja de transmisión y las poleas guía, garantizando que la fuerza se transfiera sin deslizamientos.
Antes de colocar la nueva correa, verifica el desgaste en poleas y tensores. Un rodamiento dañado puede provocar vibraciones o un desgaste irregular. Coloca la correa siguiendo el esquema, asegurándote de que se asiente en todas las ranuras y que no quede torcida.
Una recomendación práctica es tensar la correa verificando su alineación con el embrague y la polea de transmisión. Una correa floja reduce la tracción y una demasiado ajustada puede acortar su vida útil. Siguiendo el diagrama se evita un montaje incorrecto y se prolonga el rendimiento del tractor.

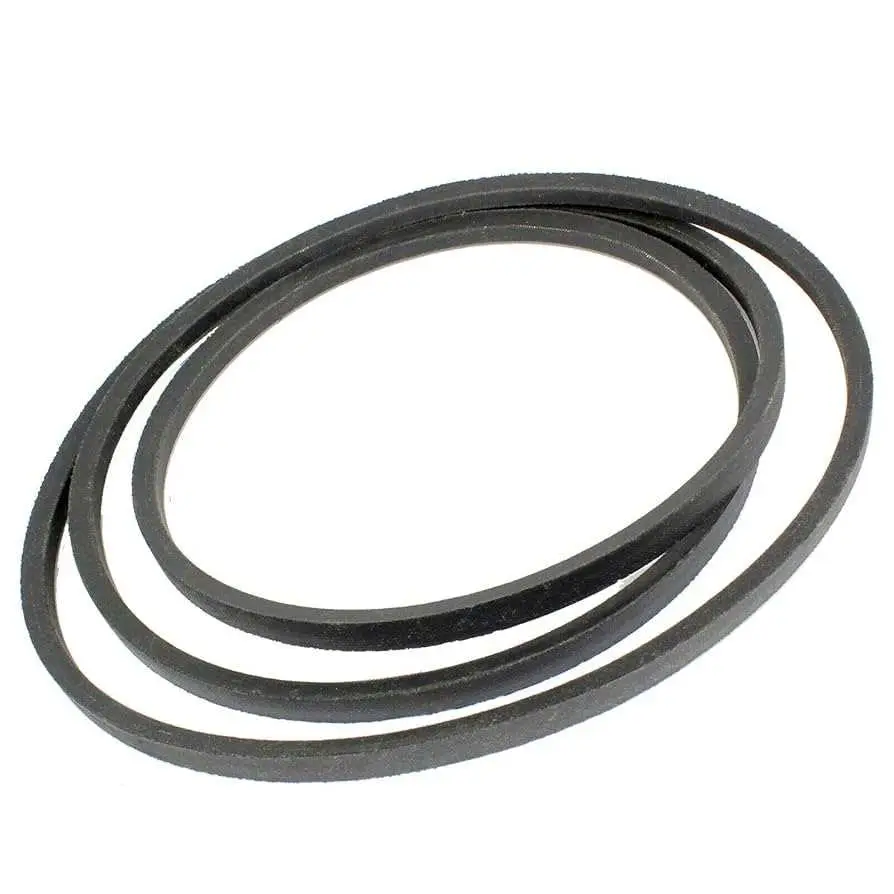

John Deere S130 drive belt diagram
Coloca la correa de transmisión sobre la polea del motor asegurándote de que los bordes se ajusten bien a las ranuras. La parte plana de la correa debe quedar en contacto con el rodillo tensor.
Guía la correa hacia la polea de la transmisión trasera manteniendo la tensión constante. Evita torceduras y comprueba que la trayectoria siga el recorrido indicado en el diagrama original de John Deere S130.
Engancha la correa al brazo tensor y ajusta el resorte para mantener la presión adecuada. Una tensión insuficiente provoca deslizamientos; una excesiva acorta la vida útil de la correa.
Verifica el alineamiento entre las poleas delanteras y traseras. Si detectas desgaste o inclinación, cambia la polea antes de montar la correa nueva.
Después de instalar, gira manualmente la polea principal dos vueltas completas. Este paso permite confirmar que la correa no se sale de las guías ni roza contra la carcasa.
Ubicación precisa de la correa de transmisión en el John Deere S130
Coloca la correa de transmisión principal alrededor del cigüeñal en la parte inferior del motor y asegúrate de que encaje correctamente en la ranura de la polea. Desde allí, dirige la correa hacia la polea tensora situada cerca del centro del chasis, aplicando ligera presión para garantizar un ajuste firme sin torsiones.
A continuación, lleva la correa hacia la polea del eje de la cuchilla, ubicada en la parte frontal del cortacésped. Verifica que la correa se asiente uniformemente en cada ranura de la polea. El contacto debe ser completo para evitar deslizamientos durante el uso.
El recorrido final conecta la correa con la polea de transmisión trasera. Mantén la correa alineada con todas las poleas y tensores mientras ajustas la tensión usando el tornillo de la polea tensora. La tensión adecuada permite que la correa gire sin saltos ni chirridos.
| Componente | Ubicación de la correa |
|---|---|
| Cigüeñal | Parte inferior del motor, ranura central |
| Polea tensora | Centro del chasis, ajustar tensión |
| Polea de la cuchilla | Frontal del cortacésped, correa asentada uniformemente |
| Polea de transmisión trasera | Extremo posterior, alineación completa |
Antes de encender el cortacésped, gira manualmente la correa para confirmar que todas las poleas giren sin obstrucciones. Esto previene daños prematuros y asegura que la transmisión funcione suavemente desde el primer arranque.
Pasos para instalar correctamente la correa de transmisión
Afloja la tensión de la correa vieja utilizando la palanca del tensor. Esto permite retirar la correa sin forzar los componentes del motor.
- Identifica la ruta de la correa según el diagrama específico del modelo S130. Asegúrate de que todas las poleas estén limpias y libres de residuos antes de continuar.
- Coloca la correa nueva sobre la polea del cigüeñal, asegurando que encaje en las ranuras sin torcerse.
- Guía la correa por las poleas intermedias siguiendo la secuencia del diagrama. Mantén tensión ligera con la mano para que no se salga de su posición.
- Pasa la correa por la polea tensora y aplica presión con la palanca para introducirla correctamente. Comprueba que la correa se asiente en todos los bordes de las ranuras.
- Libera la palanca del tensor y verifica que la correa quede ajustada con la tensión indicada en el manual del fabricante, evitando exceso que pueda dañar rodamientos o deslizamiento que reduzca la eficiencia.
- Gira el motor a mano varias vueltas para asegurarte de que la correa sigue la ruta correcta y no se sale de ninguna polea.
Revisa visualmente que la correa esté centrada en todas las poleas y que no haya partes desalineadas. Esto prolonga la vida útil y garantiza un funcionamiento uniforme del sistema de transmisión.
