Revisa el diagrama de la correa de la plataforma S130 antes de cualquier ajuste o reemplazo. Esto permite identificar la ruta correcta de la correa y la ubicación de los rodillos y poleas, evitando errores durante la instalación.
Ubica primero las poleas principales: la del motor, la del embrague y las de las cuchillas. Asegúrate de que la correa no presente grietas, desgaste o deshilachado, ya que esto afecta la transmisión de fuerza y el corte uniforme del césped.
Al colocar la correa, ajusta la tensión siguiendo la distancia recomendada entre la polea motriz y la correa. Una tensión incorrecta puede provocar deslizamiento, ruido excesivo o daños en el sistema de transmisión.
Verifica que todas las poleas giren libremente después de instalar la correa y antes de encender el motor. Esto garantiza que la correa se asiente correctamente y prolonga la vida útil de los componentes de la plataforma.
Realiza inspecciones periódicas del estado de la correa y su alineación. Cambia la correa cuando notes desgaste significativo o pérdida de tensión para mantener un corte uniforme y seguro en cada uso.
Guía práctica del diagrama de la correa de la plataforma John Deere S130

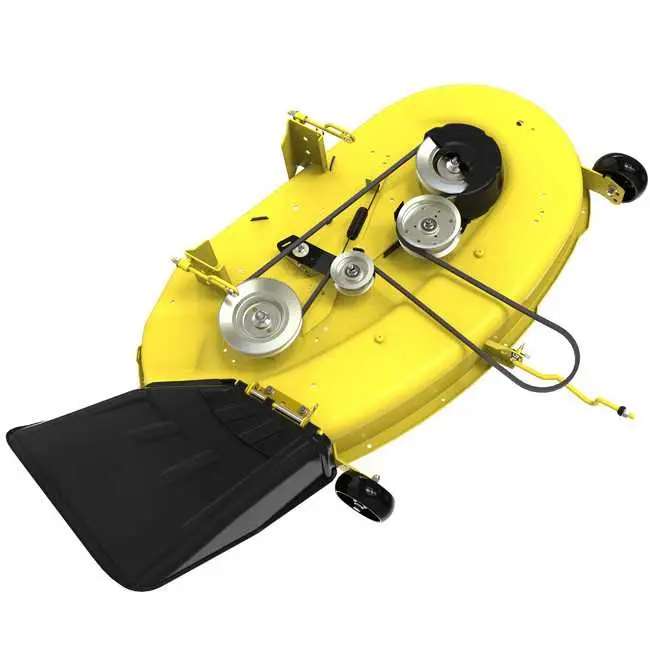

Para ubicar correctamente la correa de la plataforma S130, identifica primero los rodillos y poleas principales. La correa principal conecta el motor a la polea motriz, mientras que la secundaria distribuye la fuerza a los rodillos de corte.
Verifica la tensión de la correa ajustando el tensor siguiendo las marcas de referencia en la palanca. La tensión adecuada permite un movimiento fluido sin deslizamientos ni ruidos extraños.
Sigue el recorrido de la correa según el diagrama, asegurando que cada sección pase por las poleas indicadas. Evita torceduras o cruces que puedan dañar la correa o afectar el corte.
Inspecciona el estado de las poleas y rodillos: deben girar libremente sin holguras. Lubrica ligeramente las partes móviles si presentan resistencia al giro, pero evita exceso de aceite que pueda provocar deslizamiento.
Revisa la correa periódicamente por desgaste, grietas o signos de fricción. Sustituye cualquier correa que muestre daño para mantener la plataforma S130 funcionando de manera estable y segura.
Identificación de correas y poleas en la plataforma S130
Ubica primero la correa principal de la plataforma S130, que conecta la polea del motor con las poleas de los rodillos de corte. Esta correa suele ser más ancha y resistente que las auxiliares.
Identifica la polea del motor, normalmente situada en el lado derecho al mirar la plataforma desde atrás. Sigue la correa hasta las poleas del rodillo delantero y trasero; estas deben girar libremente al mover manualmente la correa.
Verifica la correa de transmisión secundaria, más delgada, que conecta la polea loca con la polea tensora. La tensora mantiene la tensión adecuada y debe mostrar un recorrido limpio sin torsiones.
Inspecciona las poleas intermedias ubicadas entre la principal y la tensora; suelen ser metálicas y fijadas con pernos. Confirma que no presenten desgaste excesivo ni juego lateral.
Para diferenciar cada correa, observa los números o códigos impresos en el lateral; estos indican largo y tipo, permitiendo reemplazo correcto. Marca visualmente la dirección de instalación para evitar errores al reinstalar.
Gira manualmente las poleas tras identificar todas; cada movimiento debe transmitir la tensión correcta a la correa correspondiente. Ajusta la tensora si notas deslizamiento o holgura.
Procedimiento para reemplazar la correa de la plataforma
Apaga el cortacésped y desconecta la batería para evitar arranques accidentales. Levanta la plataforma de corte y asegúrala con soportes o bloqueos para tener acceso seguro a las poleas.
Localiza la correa vieja siguiendo el diagrama de la plataforma S130. Afloja el tensor de correa girando la palanca del tensor hacia afuera o utilizando una llave adecuada para liberar la tensión.
Desliza la correa antigua de las poleas, comenzando por las más accesibles. Evita forzar la correa para no dañar los rodamientos ni las poleas.
Coloca la correa nueva siguiendo exactamente la ruta indicada en el diagrama. Asegúrate de que la correa encaje correctamente en todas las ranuras de las poleas y que no esté torcida.
Vuelve a accionar el tensor para aplicar tensión a la correa. Comprueba que la correa tenga la tensión adecuada: debe moverse ligeramente al presionarla con el dedo, sin estar floja ni excesivamente tensa.
Gira manualmente las poleas varias veces para verificar que la correa se mantenga en su lugar y que las poleas giren libremente sin interferencias. Baja la plataforma con cuidado y reconecta la batería.
Realiza una prueba de funcionamiento a baja velocidad, observando el comportamiento de la correa y escuchando cualquier ruido irregular que indique desalineación o tensión incorrecta. Ajusta si es necesario.
Solución de problemas comunes de la correa y ajuste correcto
Si la correa de la plataforma S130 presenta deslizamiento, ruidos o cortes, revisa primero su tensión y alineación. Una correa floja provoca pérdida de potencia en los rodillos y desgaste prematuro.
Pasos para detectar y corregir problemas:
- Inspecciona visualmente la correa en busca de grietas, hilos sueltos o desgaste irregular.
- Verifica la alineación de todas las poleas; cualquier desviación puede causar fricción y ruido.
- Comprueba la tensión con la palanca de ajuste o siguiendo la guía del manual; la correa debe poder desplazarse ligeramente con presión manual sin quedar floja.
- Revisa los rodillos y tensores; la acumulación de suciedad o piezas desgastadas afecta la tracción de la correa.
Si la correa está desgastada o dañada, reemplázala siguiendo el diagrama específico de la S130 para asegurar que se enrolle correctamente alrededor de todas las poleas.
Para ajustar correctamente:
- Afloja el tensor y coloca la correa en todas las poleas según el diagrama.
- Aplica tensión hasta que la correa tenga un desplazamiento de 1 a 1,5 cm en la sección más larga entre poleas.
- Gira manualmente los rodillos para confirmar que la correa se mueve sin resistencia ni desviación.
- Aprieta el tensor y vuelve a revisar la tensión y alineación antes de usar la plataforma.
Mantenimiento regular incluye limpiar residuos de hierba y polvo de las poleas, revisar la tensión cada 25 horas de uso y reemplazar la correa cada temporada o cuando se detecte desgaste evidente.
