Verifica el diagrama antes de reemplazar la correa de transmisión para evitar errores en el montaje y asegurar que cada polea y rodamiento estén en su posición correcta. El S110 utiliza una correa tipo V que conecta el motor con el eje de transmisión y los accesorios, incluyendo la cuchilla de corte y el sistema de tracción.
Identifica claramente cada componente en el diagrama, prestando atención a la orientación de la correa sobre las poleas. La posición incorrecta puede generar deslizamientos, desgaste prematuro o fallos en el sistema de corte. Marca visualmente las poleas de guía, tensores y la correa principal antes de desmontar cualquier pieza.
Reemplaza la correa siguiendo la secuencia indicada en el diagrama. Afloja primero el tensor para liberar la tensión, coloca la correa sobre las poleas siguiendo las rutas mostradas y ajusta el tensor nuevamente asegurando una tensión adecuada. Comprueba que la correa no roce piezas móviles y que todas las poleas giren libremente antes de poner en marcha el tractor.
Consulta el diagrama siempre que surjan dudas sobre la instalación. Mantener el esquema accesible durante el proceso facilita la reparación y reduce el riesgo de daños al motor o al sistema de corte, garantizando un funcionamiento seguro y prolongando la vida útil de la correa.
Guía completa del diagrama de la correa de transmisión John Deere S110
Coloca la palanca de transmisión en punto muerto antes de revisar la correa. Esto evita movimientos inesperados del tractor y permite un acceso seguro a todos los componentes.
Identifica los rodillos y poleas principales en el diagrama. La correa de transmisión pasa por la polea del motor, el rodillo tensor y las poleas de la transmisión, formando un recorrido específico que asegura la correcta transferencia de potencia.
Verifica la tensión de la correa siguiendo el esquema del diagrama. El rodillo tensor debe mantener la correa firme pero no excesivamente apretada; una tensión incorrecta puede causar desgaste prematuro o deslizamiento.
Comprueba el estado de la correa y los rodamientos en cada punto indicado en el diagrama. Busca grietas, deshilachado o signos de desgaste en la superficie de la correa y reemplaza los componentes defectuosos según lo indica el diagrama.
Al instalar una nueva correa, sigue exactamente el recorrido mostrado en el diagrama. Asegúrate de que la correa esté correctamente alineada en todas las poleas y rodillos para evitar desajustes durante el funcionamiento.
Después de colocar la correa, realiza una prueba de funcionamiento a baja velocidad. Observa el comportamiento de la correa y ajusta la tensión si es necesario, asegurando que el movimiento sea suave y sin ruidos extraños.
Localización y componentes de la correa de transmisión del John Deere S110
Ubica la correa de transmisión debajo del capó, conectando directamente el motor con las poleas del sistema de corte y tracción. Para acceder, levanta la cubierta de la plataforma de corte y asegúrate de que el tractor esté apagado y con el freno de estacionamiento activado.
El conjunto principal incluye la correa V principal, la polea del cigüeñal, la polea de tensión ajustable y las poleas del eje de la plataforma de corte. La correa se enrolla alrededor de estas poleas siguiendo un patrón específico que mantiene la tensión correcta y asegura la transferencia de fuerza desde el motor hacia las cuchillas y las ruedas.
La polea de tensión permite ajustar la firmeza de la correa. Aflojarla ligeramente facilita la extracción o instalación de la correa sin dañar los componentes. Revisa regularmente la correa en busca de grietas, desgaste o deshilachado en los bordes, ya que estos signos indican la necesidad de reemplazo inmediato.
Además de la correa principal, el sistema incluye poleas guía que mantienen la alineación y evitan el deslizamiento. Estas poleas suelen encontrarse en posiciones estratégicas a lo largo del recorrido de la correa, asegurando un contacto constante con todas las superficies de rodadura. Lubrica los puntos de giro según las indicaciones del fabricante para prolongar la vida útil del conjunto.
Al instalar una nueva correa, verifica que todas las poleas giren libremente y que la correa siga el diagrama de recorrido correcto. Una colocación incorrecta puede provocar desgaste prematuro, ruidos inusuales y pérdida de potencia en el sistema de corte y tracción.

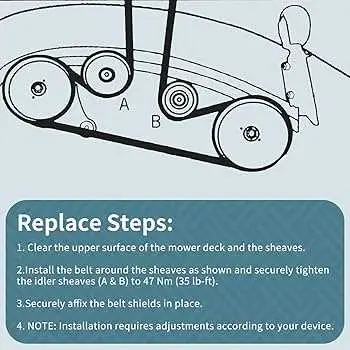

Procedimiento paso a paso para reemplazar la correa usando el diagrama
Retira la batería o desconecta el sistema de encendido para evitar arranques accidentales. Localiza la correa de transmisión en el diagrama del John Deere S110 y compara su recorrido con la correa instalada.
- Afloja el tensor de la correa. Usa una llave adecuada para mover el brazo del tensor y liberar la tensión.
- Extrae la correa vieja siguiendo el diagrama. Pasa la correa cuidadosamente alrededor de los rodillos y poleas indicadas, evitando forzarla.
- Inspecciona las poleas y el tensor. Revisa que no haya desgaste, grietas o acumulación de residuos que puedan afectar la nueva correa.
- Coloca la correa nueva según el diagrama. Asegúrate de respetar la dirección correcta y que quede correctamente asentada en cada ranura.
- Vuelve a ajustar el tensor. Aplica la tensión recomendada por el fabricante para que la correa funcione sin deslizamientos ni excesiva presión.
- Gira manualmente las poleas varias veces. Verifica que la correa se mantenga en su lugar y que no se desplace fuera de las ranuras.
- Reconecta la batería o el sistema de encendido. Enciende el motor y observa la correa durante unos segundos para confirmar que opera de manera estable y silenciosa.
Si se detecta algún ruido o vibración irregular, repite la revisión del ajuste y la posición de la correa según el diagrama. Mantener la correa alineada asegura un funcionamiento duradero y seguro del S110.
Consejos para identificar problemas comunes de la correa en el S110
Revisa la correa regularmente para detectar grietas, deshilachado o desgaste irregular en los bordes. Una correa dañada puede generar ruidos inusuales o pérdida de tracción en el sistema de transmisión.
Comprueba la tensión de la correa. Una correa demasiado floja puede patinar sobre las poleas, mientras que una demasiado ajustada provoca un desgaste prematuro y tensión excesiva en los rodamientos.
Observa la alineación de las poleas. Desviaciones o desalineaciones producen vibraciones y desgaste desigual en la correa, afectando el rendimiento del S110.
Verifica manchas de aceite o grasa sobre la correa. La contaminación química debilita el material y reduce su durabilidad, aumentando el riesgo de rotura.
Escucha el funcionamiento del motor y la transmisión durante el arranque y la marcha. Silbidos, chirridos o golpes pueden indicar que la correa está desajustada o deteriorada.
Revisa los componentes adyacentes, como tensores y poleas guía. Componentes dañados o con rodamientos desgastados aceleran el desgaste de la correa y afectan su desempeño.
