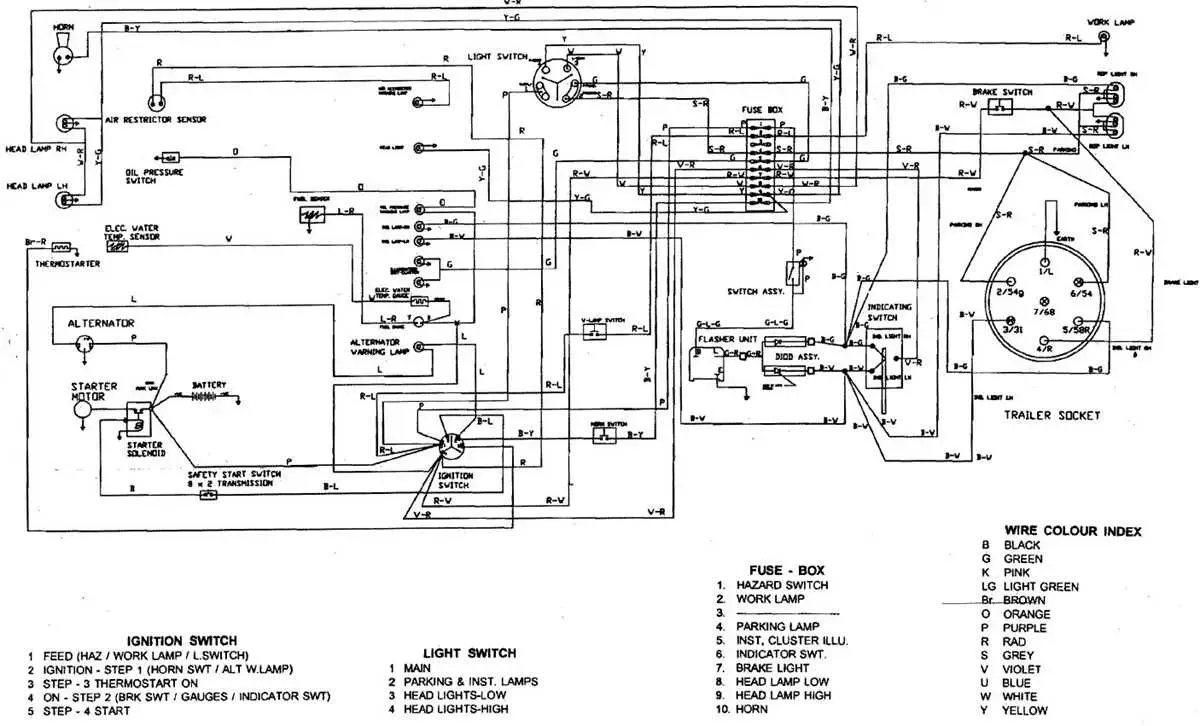

Revisa el diagrama de cableado del RX75 antes de cualquier intervención eléctrica para identificar conexiones clave como la batería, interruptores de seguridad y relés de control. Esto permite localizar fallos rápidamente y reducir el riesgo de cortocircuitos durante pruebas.
Localiza y etiqueta cada conector y terminal según el diagrama, asegurando que los cables estén correctamente identificados. Prestar atención a colores y códigos de los cables evita errores comunes al reemplazar componentes o instalar accesorios adicionales.
Comprueba continuidad y voltaje siguiendo las rutas indicadas en el diagrama. Medir con un multímetro los circuitos principales, como el sistema de encendido y la toma de fuerza (PTO), garantiza que cada sección reciba energía correcta y detecta posibles conexiones sueltas o dañadas.
Integra notas del diagrama en un registro de mantenimiento para futuras reparaciones. Anotar modificaciones o reemplazos facilita la resolución de problemas recurrentes y permite que cualquier técnico que trabaje en la máquina comprenda rápidamente la configuración eléctrica.
Actualiza el diagrama con piezas nuevas al reemplazar componentes originales. Esto asegura que los ajustes eléctricos reflejen la configuración actual del RX75, evitando confusiones y mejorando la seguridad al operar o realizar reparaciones.
Guía práctica del diagrama de cableado John Deere RX75
Conecta primero la batería asegurándote de respetar la polaridad: el terminal positivo al cable rojo y el negativo al negro. Esto previene cortocircuitos y daños en el sistema eléctrico.
Identifica cada fusible en el panel según el diagrama. Marca visualmente aquellos responsables de luces, motor y sistema PTO para facilitar futuras intervenciones y diagnósticos rápidos.
Verifica la continuidad de los cables antes de realizar cualquier reconexión. Utiliza un multímetro para medir resistencia y asegurar que no haya interrupciones o cortocircuitos en el circuito principal.
Al instalar interruptores y sensores, respeta la codificación de colores indicada en el diagrama. Esto evita conexiones incorrectas y protege componentes sensibles como la ECU y el motor de arranque.
Organiza los cables utilizando abrazaderas y guías incluidas en el chasis del RX75. Mantener los cables separados de partes móviles y fuentes de calor reduce el riesgo de desgaste y fallos eléctricos.
Si agregas accesorios adicionales, conéctalos siguiendo la misma lógica de fusibles y derivaciones del diagrama. Asegúrate de no sobrecargar los circuitos originales, manteniendo la seguridad del sistema.
Finalmente, realiza una prueba funcional de todos los sistemas eléctricos después de cualquier intervención. Encender luces, activar PTO y probar arranque garantiza que todas las conexiones están correctas y seguras.
Localización y conexión de los componentes eléctricos del RX75
Ubica primero la batería en el compartimento delantero; asegura que los bornes estén limpios y firmemente conectados. Conecta el cable positivo al fusible principal y el negativo al chasis del tractor.
El interruptor de encendido se encuentra junto al tablero de instrumentos. Verifica que los terminales estén libres de corrosión antes de insertar los conectores. Conecta el cable rojo al terminal de alimentación y el negro a tierra.

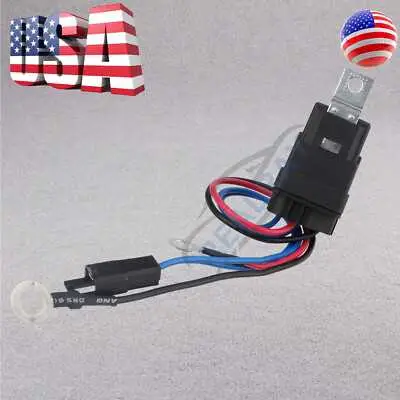

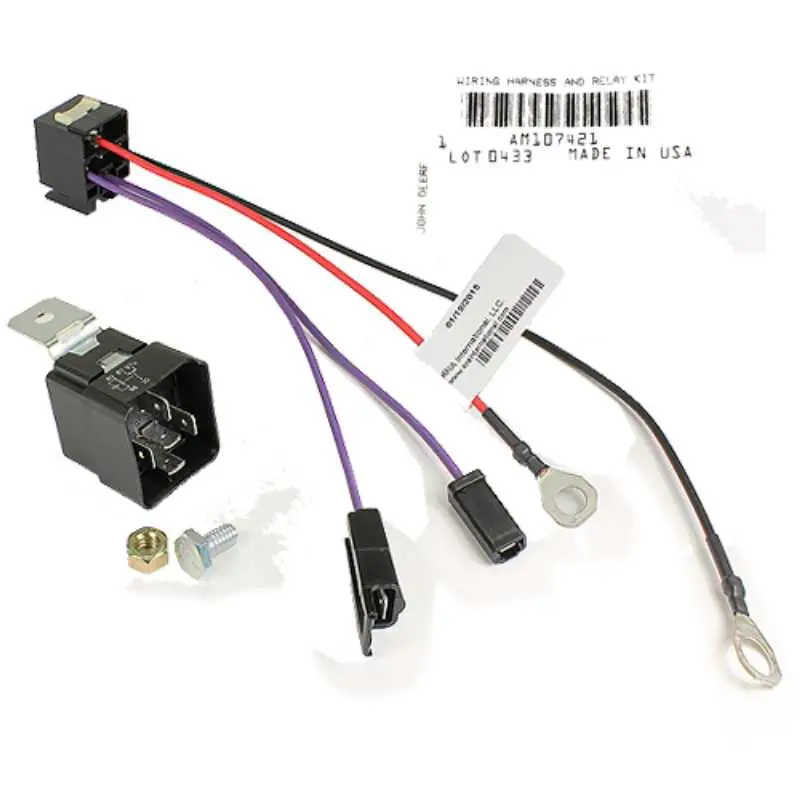

Los relés de arranque y luces se ubican cerca del compartimento de la batería. Inserta cada relé en su base respetando la orientación indicada en el diagrama. Conecta los cables correspondientes según los códigos de color: rojo para alimentación, azul para señales y negro para tierra.
El alternador se monta en el lado derecho del motor. Asegura la conexión del regulador de voltaje: el cable rojo va al fusible principal y el cable negro a masa. Comprueba que la correa esté correctamente tensada para evitar sobrecalentamiento.
Los faros delanteros se localizan en la parte frontal del chasis. Conecta los cables siguiendo la polaridad: positivo a la lámpara y negativo a la masa. Ajusta las conexiones de las luces traseras de la misma manera, respetando los colores indicados en el diagrama.
Los sensores de temperatura y presión están cerca del motor. Conecta cada conector al terminal correspondiente, evitando forzar las clavijas. Usa abrazaderas para mantener los cables ordenados y alejados de piezas móviles.
Comprueba cada conexión encendiendo el tractor y revisando que todas las funciones eléctricas respondan correctamente. Corrige cualquier holgura o falso contacto antes de cerrar los compartimentos.
Interpretación de los códigos de colores y símbolos en el diagrama
Para identificar correctamente cada componente en el diagrama del John Deere RX75, observa atentamente los códigos de colores. Cada color representa un tipo de circuito o función específica:
- Rojo: Alimentación principal de 12V. Verifica siempre que este cable no presente cortes ni corrosión.
- Negro: Conexión a tierra. Asegura que la unión al chasis sea firme para evitar fallas eléctricas.
- Amarillo: Señales de control de encendido y sensores. Revisa continuidad para detectar posibles interrupciones.
- Verde: Circuitos de iluminación y accesorios. Comprueba fusibles asociados antes de reemplazar componentes.
- Azul: Sistemas auxiliares como la bomba hidráulica o el ventilador del motor. Identifica claramente su ruta para pruebas de voltaje.
Los símbolos del diagrama indican la función de cada componente:
- Círculos con letra: Conectores o terminales específicos.
- Cuadrados: Interruptores, relés o módulos electrónicos.
- Líneas continuas: Cables principales que transportan corriente constante.
- Líneas punteadas: Señales de control o conexiones opcionales.
- Flechas: Dirección del flujo de corriente o señal.
Al combinar color y símbolo, se puede seguir cada circuito desde la fuente hasta el componente final. Esto facilita la localización de fallas y el reemplazo correcto de piezas sin errores de conexión.
Se recomienda marcar cada cable y conector según su código antes de desconectarlo, para mantener la consistencia con el diagrama y evitar cortocircuitos o conexiones incorrectas.
Solución de problemas comunes según el diagrama de cableado
Verifica primero el estado de los fusibles principales ubicados cerca de la batería; un fusible quemado suele ser la causa más frecuente de fallas eléctricas. Confirma continuidad en los cables usando un multímetro, especialmente en los circuitos que alimentan el arranque y las luces.
Si el motor no arranca, inspecciona el interruptor de encendido y las conexiones al solenoide. Asegúrate de que los terminales estén limpios y ajustados; la corrosión genera caídas de voltaje que impiden el arranque.
Para problemas con luces o indicadores, sigue el diagrama para identificar el cableado de cada lámpara. Comprueba el estado de los conectores y reemplaza cualquier bombilla fundida. Los cables con aislamiento dañado pueden generar cortocircuitos que afectan varios componentes simultáneamente.
En caso de que la toma de fuerza (PTO) no funcione, revisa el interruptor de seguridad y los relés asociados según el diagrama. La conexión incorrecta o floja en estos puntos suele ser la razón de la inoperancia del sistema.
Si observas fallos intermitentes, rastrea el cableado principal desde la batería hasta los componentes afectados. Moviendo suavemente los cables mientras mides continuidad puedes detectar roturas internas que no son visibles externamente.
Para la señalización de advertencia, consulta el diagrama para localizar sensores y fusibles específicos. La sustitución puntual de sensores defectuosos o fusibles asegura que las alarmas funcionen correctamente y evitan problemas mayores.
