Consulta el diagrama de la correa del John Deere R70 para identificar con precisión cada polea y su recorrido. Ubicar correctamente la correa en la máquina previene desgastes irregulares y evita daños en el motor y los componentes del sistema de transmisión.
Observa que el R70 utiliza un sistema de doble correa, donde la correa principal conecta el motor con la transmisión, mientras que la secundaria mueve accesorios adicionales. Revisar la tensión y el alineamiento de ambas correas asegura que la energía se transmita uniformemente, evitando deslizamientos o ruidos inusuales.
Para reemplazar la correa, sigue el diagrama paso a paso: comienza por liberar la tensión del tensor, retira la correa vieja y coloca la nueva siguiendo el recorrido exacto indicado. Verifica que cada ranura encaje perfectamente en la polea correspondiente y que la correa se ajuste sin holgura excesiva.
Mantener un registro de inspecciones y reemplazos usando el diagrama facilita la planificación de mantenimiento. Inspecciona visualmente la correa al menos cada 50 horas de uso y reemplázala ante signos de grietas, desgaste o fricción irregular.
El diagrama no solo guía el reemplazo sino también la identificación de posibles fallas. Comparar la correa instalada con el diagrama oficial permite detectar errores de instalación o piezas desgastadas antes de que afecten el rendimiento de la máquina.

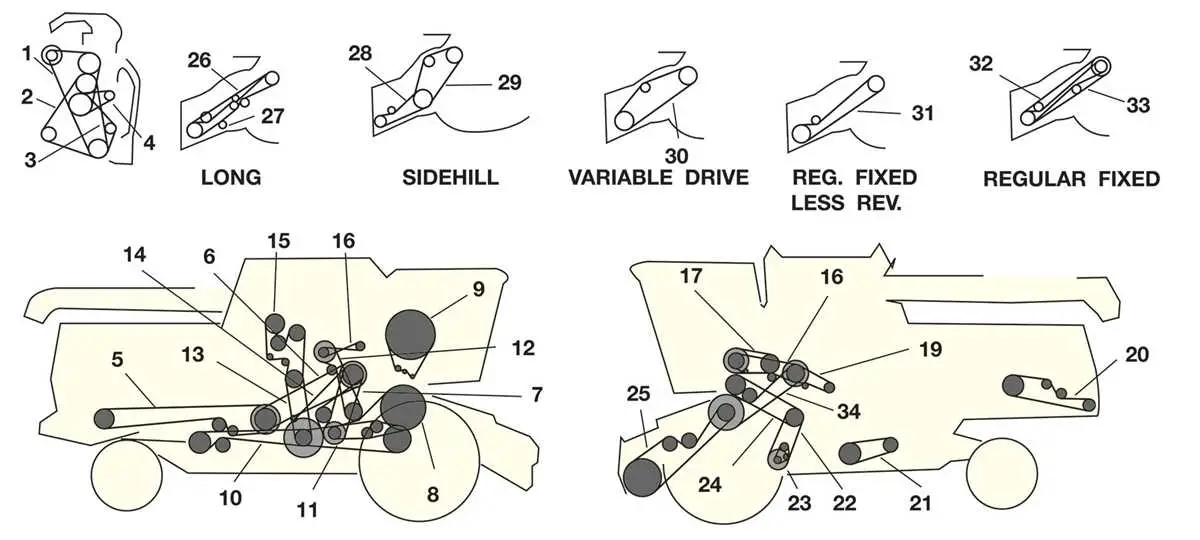

Diagrama de la Correa del John Deere R70
Consulta el diagrama de la correa antes de realizar cualquier ajuste en el John Deere R70 para garantizar la colocación correcta. La correa principal conecta la polea del motor con la transmisión, mientras que la correa de la plataforma dirige el movimiento de los rodillos y las cuchillas. Asegúrate de que todas las poleas estén alineadas y libres de residuos que puedan generar desgaste prematuro.
Al instalar la correa, verifica que la tensión sea uniforme en toda su extensión; una correa floja reduce la eficiencia de corte, y una demasiado ajustada puede dañar los rodamientos. Reemplaza la correa si notas grietas, deshilachados o pérdida de elasticidad. La referencia del fabricante indica la orientación y el recorrido exacto, evitando confusiones entre la correa de transmisión y la de la plataforma.
Usa herramientas adecuadas para aflojar la tensión y posicionar la correa sin forzarla. Marca el recorrido con tiza o un adhesivo temporal si es necesario, y sigue el sentido de giro indicado en el diagrama. Revisa también los tensores automáticos; deben moverse suavemente y mantener la presión correcta en todo momento.
Después de la instalación, realiza una prueba en vacío para asegurarte de que todas las piezas giren libremente y sin ruidos extraños. Inspecciona periódicamente la correa y las poleas durante la temporada de trabajo, ajustando la tensión según las condiciones de uso y evitando acumulación de césped o suciedad que interfiera con el funcionamiento.
Identificación de correas y sus ubicaciones en el R70
Verifique la correa del motor principal del John Deere R70 asegurándose de que esté correctamente alineada con el cigüeñal y las poleas auxiliares. Esta correa transmite potencia a los sistemas hidráulicos y al ventilador de enfriamiento.
La correa de transmisión secundaria conecta el motor con la transmisión de la máquina. Mantenga siempre la tensión adecuada; una correa floja puede provocar deslizamiento y desgaste prematuro.
- Correa del alternador: situada en la parte frontal derecha del motor, se encarga de generar energía eléctrica para la batería y los sistemas eléctricos.
- Correa del ventilador: ubicada delante del radiador, impulsa el ventilador para mantener la temperatura del motor dentro de los límites operativos.
- Correa de la bomba hidráulica: conecta directamente el motor con la bomba, asegurando presión constante en el sistema hidráulico.
- Correa de accesorios: pasa por las poleas del compresor de aire, alternador y otros componentes auxiliares.
Para localizar cada correa, siga el diagrama del R70 y observe la numeración de las poleas. Ajuste la tensión según las especificaciones de John Deere y reemplace las correas con signos de grietas, deshilachado o desgaste excesivo.
Mantener las correas correctamente identificadas y posicionadas mejora la duración de los componentes y previene interrupciones en el funcionamiento del tractor.
Procedimiento paso a paso para reemplazar la correa principal
Afloja el freno de estacionamiento y desconecta la batería para garantizar seguridad antes de trabajar en la correa principal.
Localiza la cubierta de la correa en el área del motor y retírala desenroscando los pernos que la aseguran. Coloca los pernos en un recipiente para no perderlos.
Identifica la ruta de la correa usando el diagrama específico del modelo R70. Esto evitará errores durante la instalación de la nueva correa.
Afloja el tensor de la correa girando su perno con una llave adecuada. Esto permitirá retirar la correa vieja sin forzar las poleas.
Extrae la correa usada cuidadosamente, evitando dañar las poleas o los componentes circundantes.
Compara la correa nueva con la antigua para confirmar que tengan la misma longitud y dentado, asegurando compatibilidad exacta.
Coloca la correa nueva siguiendo el mismo recorrido indicado en el diagrama. Comprueba que los dientes encajen correctamente en cada polea.
Ajusta el tensor hasta que la correa tenga tensión adecuada: debe ceder ligeramente al presionarla con el pulgar, pero no quedar floja.
Vuelve a instalar la cubierta de la correa y asegura todos los pernos. Revisa que no queden partes sueltas que puedan interferir con el funcionamiento.
Conecta la batería y enciende el motor, observando el movimiento de la correa durante unos segundos. La correa debe girar suavemente sin ruidos ni vibraciones.
Verifica después de unos minutos de uso que la tensión se mantenga y realiza un ajuste menor si es necesario para garantizar un rendimiento confiable.
Solución de problemas comunes de deslizamiento y tensión de la correa
Verifica la tensión de la correa usando un medidor de tensión específico para tractores John Deere R70; una tensión inferior a 12 kg puede causar deslizamiento y desgaste prematuro. Ajusta el tensor girando el perno de ajuste hasta alcanzar la presión correcta.
Inspecciona la correa en busca de grietas, peladuras o deformaciones. Si observas zonas brillantes o frágiles, reemplaza la correa inmediatamente, ya que estos daños provocan pérdida de agarre y ruidos anormales durante el funcionamiento.
Limpia las poleas regularmente para eliminar polvo, grasa o restos de hierba que disminuyen la fricción. Usa un paño seco y un cepillo de cerdas suaves, evitando líquidos que puedan deteriorar el caucho de la correa.
Revisa la alineación de las poleas con una regla o láser; un desalineamiento superior a 2 mm puede generar deslizamiento constante. Ajusta la posición de las poleas hasta que estén perfectamente paralelas y centradas.
Si el problema persiste, examina los rodamientos de las poleas. Rodamientos dañados aumentan la vibración y reducen la eficiencia del sistema de transmisión. Sustituye cualquier rodamiento que presente juego o ruido.
| Problema | Signos | Solución |
|---|---|---|
| Deslizamiento de la correa | Ruido chirriante, pérdida de potencia | Ajustar tensión a 12–15 kg, limpiar poleas |
| Correa desgastada | Grietas, superficies brillantes | Reemplazo inmediato de la correa |
| Desalineación de poleas | Vibración, desgaste irregular | Recentrar poleas, revisar alineación con regla o láser |
| Rodamientos defectuosos | Ruido, vibración excesiva | Reemplazar rodamientos dañados |
