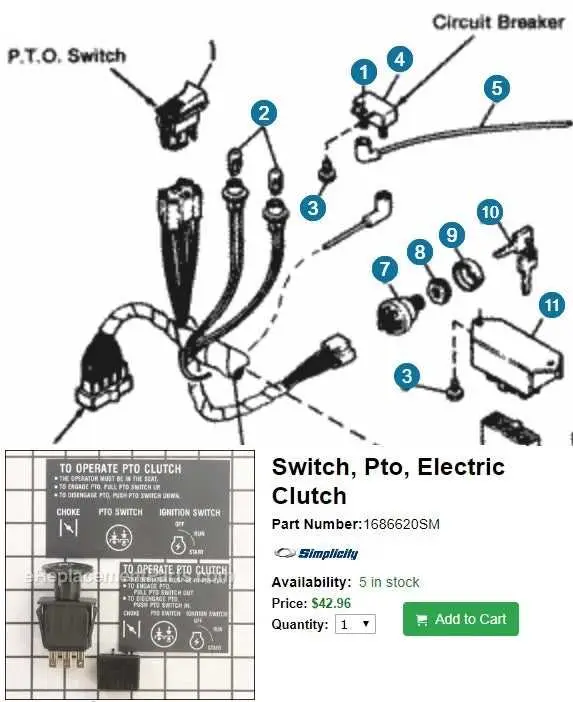

El interruptor PTO (Power Take-Off) en los tractores John Deere es una pieza clave para conectar y desconectar implementos como segadoras o arados. Entender cómo funciona el sistema y cómo se conecta correctamente puede evitar problemas y mejorar la eficiencia del trabajo. A continuación, presentamos un diagrama detallado que muestra la disposición y el funcionamiento de este interruptor, que permite controlar la transmisión de energía desde el motor hacia los implementos.

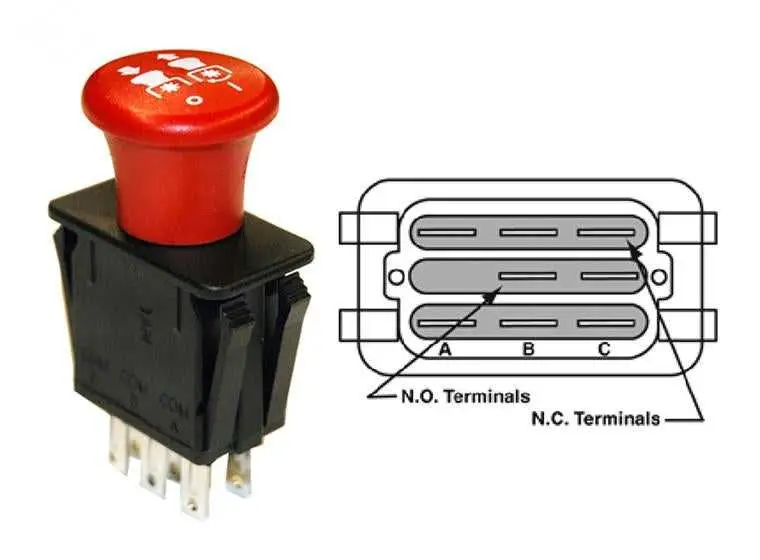

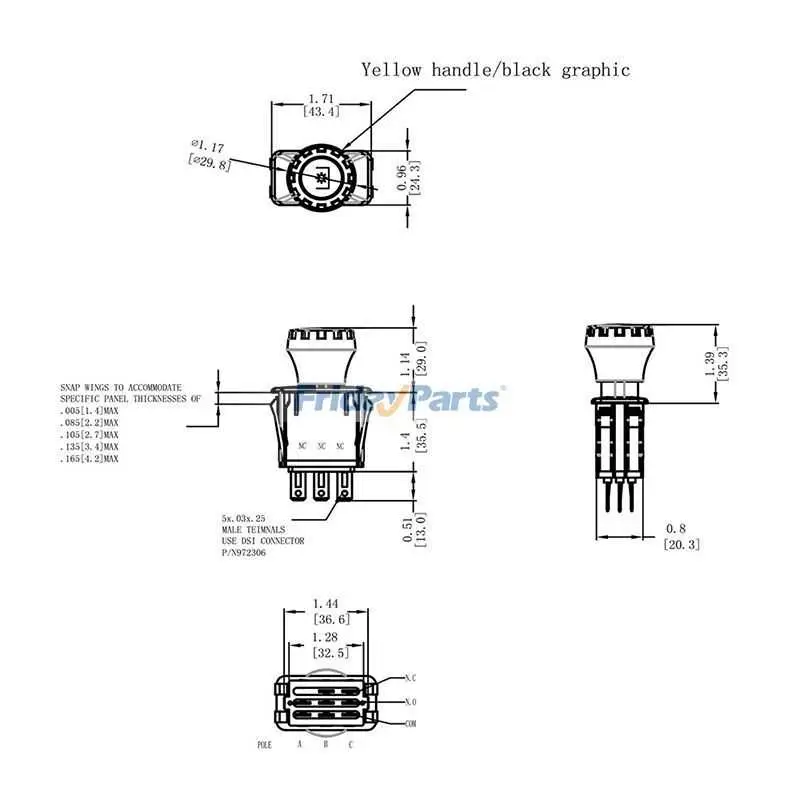

El diagrama muestra los componentes principales, como el interruptor PTO, el cableado eléctrico y los puntos de conexión. Identificar cada parte correctamente puede facilitar el diagnóstico de fallos comunes, como el mal funcionamiento del interruptor o problemas con el sistema de conexión. Asegúrese de revisar el manual de su modelo específico de John Deere para asegurar una instalación y mantenimiento adecuados.
Cuando el interruptor PTO no responde correctamente, puede ser necesario revisar el cableado o el interruptor en sí. En algunos casos, el interruptor puede estar dañado o los cables pueden estar corroídos. Al seguir este diagrama, los usuarios pueden identificar rápidamente las posibles áreas problemáticas y realizar reparaciones de manera más eficiente.
Diagrama del interruptor PTO de John Deere
Para reparar o reemplazar el interruptor PTO de un tractor John Deere, primero es necesario entender su diagrama eléctrico. El interruptor PTO activa y desactiva la transmisión de potencia a los implementos conectados al tractor. Esto es crucial para controlar la operación de herramientas como segadoras, sembradoras o cosechadoras.
En el diagrama, el interruptor PTO generalmente se conecta a un relé y una caja de fusibles. El interruptor se activa mediante un botón en el tablero del tractor, el cual envía una señal al relé. El relé, a su vez, cierra el circuito y permite el flujo de corriente al sistema PTO. Un fusible protege el circuito contra posibles sobrecargas o cortocircuitos.
Para revisar o reparar el interruptor PTO, sigue estos pasos clave:
- Desconecta la batería para evitar cualquier descarga eléctrica accidental.
- Localiza el interruptor PTO en el panel de control del tractor. Generalmente, se encuentra cerca del volante o la palanca de cambios.
- Revisa el diagrama de cableado para identificar el interruptor, el relé y el fusible correspondiente. Si es necesario, consulta el manual específico del modelo para obtener detalles exactos.
- Verifica la continuidad del interruptor PTO utilizando un multímetro. Si no hay continuidad cuando el interruptor está activado, es probable que esté defectuoso y necesite ser reemplazado.
- Inspecciona los fusibles y el relé. Si algún componente muestra signos de daño, reemplázalo inmediatamente.
El diagrama también muestra cómo el interruptor PTO puede estar conectado a otros sistemas de seguridad, como el de encendido, para evitar que el tractor funcione sin que el interruptor esté correctamente activado. Esto asegura que los implementos no se muevan inesperadamente mientras el tractor está apagado o detenido.
Con un diagrama claro y la comprensión de cómo funcionan los componentes, las reparaciones se vuelven más sencillas y rápidas, lo que mejora la durabilidad del equipo John Deere.
Ubicación y función del interruptor PTO en los tractores John Deere
El interruptor PTO (Power Take-Off) se encuentra generalmente en el panel de control del tractor, cerca del volante o en el área del asiento del operador. En los modelos más recientes de John Deere, el interruptor se encuentra en un área de fácil acceso, en el lado izquierdo del asiento, cerca de los controles principales.
Este interruptor permite activar o desactivar el sistema de toma de fuerza del tractor, que es fundamental para operar implementos como desbrozadoras, arados o cosechadoras. Al activarlo, se conecta el motor del tractor con el implemento, lo que permite transferir la potencia necesaria para su funcionamiento.
En algunos modelos, el interruptor PTO también incluye una función de seguridad que impide su activación mientras el tractor está en marcha hacia adelante o en marcha con una velocidad alta, evitando accidentes. El operador debe asegurarse de que el tractor esté detenido antes de activar el PTO.
En resumen, la ubicación y función del interruptor PTO en los tractores John Deere son esenciales para controlar la conexión entre el motor y los implementos, garantizando un funcionamiento seguro y eficaz durante el trabajo en el campo.
Conexión y cableado del interruptor PTO: Guía paso a paso
Para conectar correctamente el interruptor PTO (Power Take Off) en un tractor John Deere, sigue estos pasos detallados:
- Desconectar la batería: Antes de comenzar, asegúrate de desconectar la batería para evitar cortocircuitos o accidentes durante el proceso.
- Ubicación del interruptor PTO: Localiza el interruptor PTO en el panel de control del tractor. Generalmente, se encuentra cerca de la palanca de engranaje o del sistema de dirección.
- Identificar los cables: El interruptor PTO tiene dos cables principales: uno para la alimentación y otro para la señal de activación. Revisa el manual para identificar correctamente cada cable.
- Conectar el cable de alimentación: Conecta el cable de alimentación al terminal positivo del interruptor PTO. Asegúrate de que esté bien ajustado para evitar fallos en el sistema.
- Conectar el cable de señal: El cable de señal va conectado al sistema eléctrico del tractor. Este cable transmite la señal para activar el PTO cuando el interruptor se acciona. Verifica la conexión correcta utilizando un multímetro si es necesario.
- Revisar la conexión a tierra: Asegúrate de que el interruptor esté correctamente conectado a tierra para evitar interferencias eléctricas. Esto garantiza que el interruptor funcione de manera estable.
- Verificar el funcionamiento: Una vez que todas las conexiones estén hechas, conecta la batería y prueba el funcionamiento del interruptor PTO. Gira el interruptor a la posición de encendido y observa si el PTO se activa correctamente.
- Revisar conexiones periódicamente: Es importante revisar las conexiones y cables de manera regular para prevenir problemas eléctricos o desgaste prematuro del interruptor.
Con estos pasos, el interruptor PTO debería estar correctamente instalado y funcionando de manera eficiente en tu tractor John Deere. Mantén el cableado limpio y libre de obstrucciones para asegurar una operación segura.
Problemas comunes con el interruptor PTO y cómo diagnosticarlos
Si el interruptor PTO no activa el sistema correctamente, primero revisa la conexión eléctrica. Un cable suelto o corroído puede interrumpir el flujo de corriente. Asegúrate de que los cables estén bien conectados y sin signos de desgaste.
Otro problema común es el desgaste del interruptor mismo. Si el interruptor parece estar atascado o no responde al intentar activarlo, puede ser necesario reemplazarlo. Usa un multímetro para comprobar la continuidad y confirmar si el interruptor está funcionando correctamente.
La falta de respuesta del PTO también puede deberse a un problema en el fusible. Si el fusible se ha quemado, no permitirá que el interruptor envíe la señal necesaria para activar el sistema. Reemplaza el fusible y verifica si el PTO funciona nuevamente.
El interruptor PTO también puede no funcionar debido a un problema con el motor o la transmisión. Si el motor no tiene suficiente potencia o está experimentando dificultades para arrancar, el PTO podría no recibir suficiente energía. Revisa el sistema de arranque y la transmisión para detectar posibles fallos.
Finalmente, la suciedad o los residuos en las conexiones del interruptor también pueden interferir con su funcionamiento. Limpia bien el área alrededor del interruptor y las conexiones, asegurándote de que no haya obstrucciones que puedan causar mal contacto.
