Accede al diagrama correcto para tu John Deere Pro Gator revisando el modelo y año exacto. Los esquemas de cableado varían entre versiones y conocer la configuración precisa evita errores costosos al instalar accesorios o diagnosticar fallas eléctricas.
Verifica los componentes clave antes de cualquier intervención: batería, interruptores, relés y fusibles. Identificar la ubicación de cada elemento en el diagrama facilita la conexión correcta y reduce riesgos de cortocircuitos.
Utiliza referencias codificadas por colores presentes en el diagrama para conectar cables de manera segura. Mantén un registro de las conexiones originales y asegúrate de que las terminales estén firmes para garantizar un funcionamiento estable del vehículo.
Actualiza y consulta fuentes confiables de diagramas oficiales o manuales de John Deere. La información precisa permite reemplazar piezas eléctricas con rapidez y detectar problemas recurrentes sin depender de prueba y error.

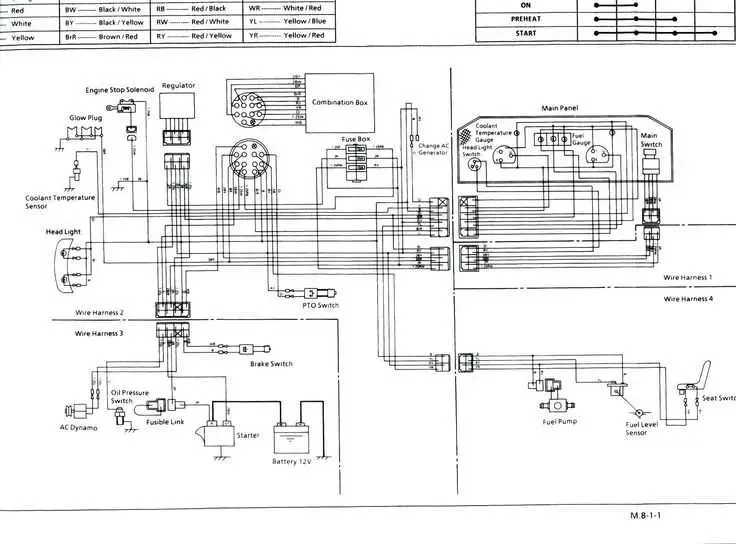

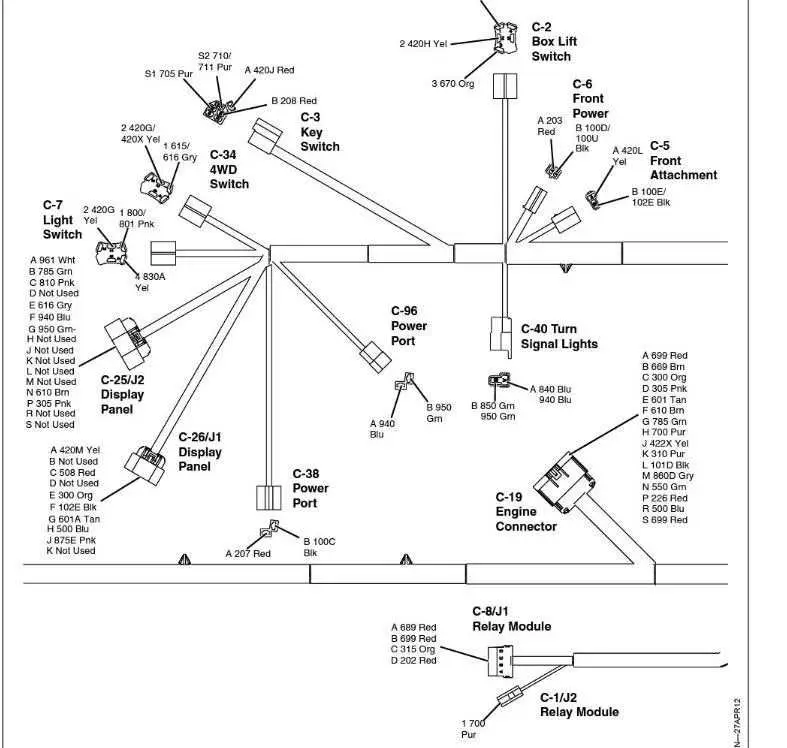

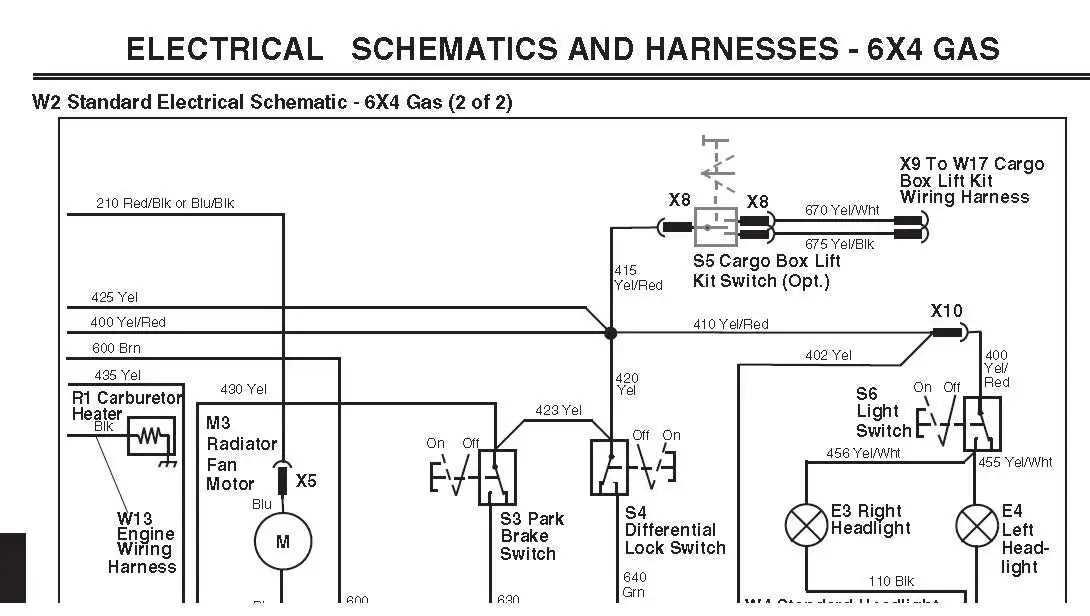

John Deere Pro Gator Wiring Diagram
Consulta el diagrama de cableado de tu John Deere Pro Gator para ubicar rápidamente los fusibles, relés y conexiones principales. La batería se conecta al interruptor de encendido mediante un cable rojo de 12V, mientras que el cable negro asegura la conexión a tierra en el chasis. Identifica los conectores del motor y del sistema de luces siguiendo las etiquetas numeradas del diagrama.
Revisa los interruptores de seguridad, como el del asiento y el de freno de mano, que aparecen como interruptores normalmente abiertos en el esquema. Cada luz de advertencia y panel de instrumentos tiene su línea específica, evitando cortocircuitos al manipular otros circuitos. Marca los cables con cinta adhesiva y notas para facilitar futuras reparaciones o modificaciones.
El diagrama incluye el sistema de arranque y carga. El solenoide del motor está conectado directamente al alternador, con un fusible intermedio para proteger la instalación. Comprueba la continuidad de cada cable con un multímetro antes de reemplazar componentes para asegurar que no haya fallas ocultas.
Utiliza el esquema para planificar instalaciones adicionales, como accesorios eléctricos o luces auxiliares. Mantén la ruta de los cables alejada de partes móviles y fuentes de calor. Siguiendo el diagrama paso a paso, puedes mantener el sistema eléctrico de tu Pro Gator estable y funcional sin errores ni sobrecargas.
Localización de los fusibles y conectores principales
Verifica el compartimento del tablero de instrumentos para encontrar la caja de fusibles principal. Generalmente se encuentra en el lado del conductor, cerca de la batería.
Identifica cada fusible utilizando el diagrama impreso en la tapa de la caja:
- Fusible del motor: controla la alimentación del arranque y la ECU.
- Fusible de luces: protege los faros y las luces traseras.
- Fusible de accesorios: incluye tomas de corriente y sistemas eléctricos auxiliares.
Los conectores principales están localizados cerca del motor y del tablero de instrumentos:
- Conector del arnés del motor: ubicado sobre el bloque del motor, conecta sensores y actuadores.
- Conector del tablero: detrás del tablero, une interruptores, indicadores y el sistema de iluminación interior.
- Conector de la batería: situado junto al borne positivo, suministra energía a todo el sistema eléctrico.
Para inspeccionar o reemplazar fusibles y conectores:
- Desconecta la batería para evitar cortocircuitos.
- Extrae el fusible utilizando un extractor o pinzas de punta aislada.
- Comprueba la continuidad del fusible y reemplázalo si está quemado.
- Verifica que los conectores estén limpios, sin corrosión ni cables sueltos.
- Vuelve a conectar la batería y prueba el funcionamiento de los sistemas eléctricos.
Mantén un pequeño kit de fusibles de repuesto y limpia regularmente los conectores para garantizar un flujo eléctrico estable y prevenir fallos inesperados.
Interpretación de los códigos de color del cableado
Identifica cada cable según su color antes de realizar cualquier conexión. Los cables rojos suelen indicar alimentación positiva, mientras que los negros representan tierra o negativo. Los amarillos se usan frecuentemente para señales eléctricas y los verdes para conexión a tierra de seguridad.
Comprueba siempre las variaciones según el modelo de tu John Deere Pro Gator. Algunos modelos incorporan cables azules para circuitos de control y naranjas para accesorios específicos. Etiqueta cada cable durante la inspección para evitar confusiones al reconectar el sistema.
Evita unir cables de colores distintos sin verificar el diagrama. La combinación incorrecta puede dañar componentes electrónicos. Usa un multímetro para confirmar continuidad y voltaje antes de aplicar corriente.
Registra cualquier cambio en el cableado original, anotando el color, la función y la conexión correspondiente. Esto facilita futuras reparaciones y evita errores en mantenimiento.
Cuando reemplaces conectores, conserva la correspondencia de colores. Un adaptador mal conectado puede generar cortocircuitos o fallos en los sistemas de iluminación y control del vehículo.
Procedimiento paso a paso para reemplazo de componentes eléctricos
Desconecta la batería antes de cualquier intervención para evitar cortocircuitos y daños en el sistema eléctrico.
Identifica el componente a reemplazar usando el diagrama de cableado del John Deere Pro Gator. Verifica su ubicación exacta y toma nota de los conectores y fusibles asociados.
Retira los conectores con cuidado. Usa pinzas aisladas si es necesario y evita tirar del cable directamente para no dañar los terminales.
Desmonta el componente antiguo aflojando tornillos o sujetadores. Guarda los tornillos y piezas pequeñas en un recipiente para no perderlos.
Compara el nuevo componente con el antiguo para asegurarte de que coincidan los conectores, amperaje y especificaciones técnicas.
Instala el componente nuevo fijándolo con los tornillos retirados. Verifica que quede estable y sin presión excesiva sobre los cables.
Reconecta los conectores respetando la polaridad y asegurando que queden firmes. Revisa que no haya cables sueltos o pellizcados.
Revisa fusibles y circuitos relacionados antes de reconectar la batería. Sustituye fusibles quemados y confirma continuidad con un multímetro.
Conecta la batería y prueba el funcionamiento del componente. Observa la respuesta del sistema eléctrico y asegúrate de que no haya chispas ni ruidos extraños.
Realiza un chequeo final de todos los componentes cercanos para confirmar que no se haya afectado ningún circuito durante la intervención.
