Si buscas entender la distribución y funcionamiento del eje worm en un tractor John Deere MT, un diagrama detallado es fundamental. Este componente es clave para la transmisión y el correcto funcionamiento del sistema de dirección, y conocer su estructura facilita cualquier reparación o mantenimiento que necesites realizar.
El eje worm, o “eje de tornillo sin fin”, es parte integral del sistema de transmisión del tractor. Este mecanismo convierte el movimiento rotacional en una acción lineal, permitiendo que las ruedas del tractor se muevan con mayor control. En el diagrama, verás cómo se conecta con otros elementos del sistema, como los engranajes y los ejes, para asegurar que todo funcione de manera fluida.
Revisar el diagrama del eje worm te permite identificar los puntos críticos para la lubricación y el ajuste de piezas. Esto te ahorrará tiempo y esfuerzo a la hora de realizar tareas de mantenimiento. Además, al comprender cada parte del diagrama, serás capaz de detectar cualquier desgaste o fallo antes de que se convierta en un problema mayor.

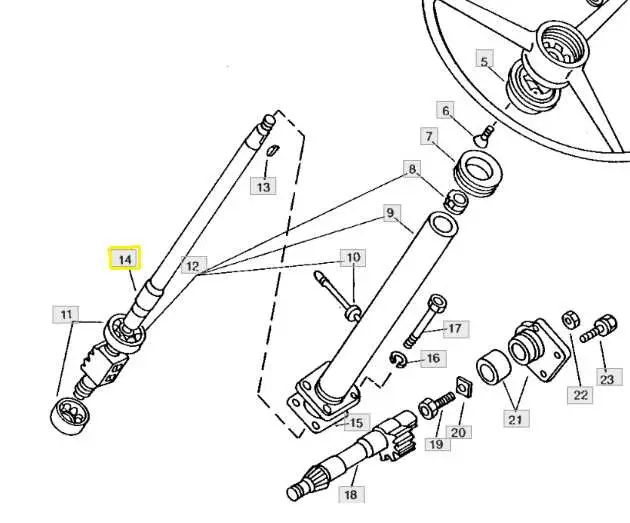

Diagrama del Eje del Gusano John Deere MT
Para comprender el funcionamiento del eje del gusano en un tractor John Deere MT, consulta este diagrama detallado. Este componente juega un papel clave en la transmisión de potencia dentro del sistema de dirección.
El eje del gusano se encuentra en la parte interna del sistema de dirección y se conecta directamente con el engranaje de dirección. Su función principal es convertir el movimiento rotacional de la caja de engranajes en un movimiento lineal que permita la orientación de las ruedas del tractor.
- Material del eje: El eje del gusano está fabricado generalmente en acero tratado para asegurar resistencia y durabilidad frente a altas cargas.
- Relación de engranajes: La relación entre el gusano y el engranaje helicoidal es crítica para el funcionamiento suave del sistema de dirección.
- Posicionamiento: En el diagrama, el eje se muestra junto con sus engranajes adyacentes. Asegúrate de que todos los componentes estén alineados correctamente para evitar desgastes innecesarios.
Es recomendable revisar el estado del eje del gusano durante el mantenimiento regular del tractor, ya que cualquier desgaste puede afectar la capacidad de dirección y aumentar el esfuerzo en otros componentes del sistema.
- Lubricación: Aplica grasa adecuada en los puntos de contacto del eje para minimizar el desgaste y garantizar un funcionamiento óptimo.
- Reemplazo de piezas: Si observas que el eje está dañado o desgastado, es importante reemplazarlo antes de que cause más daños a otras partes del sistema.
En el diagrama, también puedes identificar el ángulo de contacto entre el eje del gusano y el engranaje helicoidal. Esta relación debe mantenerse precisa para asegurar que el sistema funcione correctamente durante el uso.
Con un mantenimiento adecuado y una inspección regular, el eje del gusano del John Deere MT continuará brindando un rendimiento confiable por mucho tiempo.
Ubicación y Función del Eje del Gusano en el Modelo MT de John Deere
El eje del gusano en el modelo MT de John Deere se encuentra en la parte inferior del sistema de transmisión, específicamente entre la caja de engranajes y los mecanismos de las ruedas motrices. Este eje juega un papel clave en la conversión de movimiento, transmitiendo la rotación del motor hacia las ruedas mediante un sistema de engranajes helicoidales.
Su función principal es modificar la dirección de la fuerza transmitida por el motor a través del engranaje del gusano. A medida que el eje del gusano rota, los engranajes helicoidales actúan para reducir la velocidad del movimiento mientras aumentan el par motor, lo cual es crucial para ofrecer una potencia constante en condiciones difíciles de trabajo.
El diseño compacto y la ubicación del eje permiten una transmisión eficiente de energía sin necesidad de mecanismos adicionales. Esto lo convierte en una parte esencial del sistema de tracción del modelo MT, proporcionando la fuerza necesaria para el trabajo agrícola pesado sin perder estabilidad.
Para mantener el rendimiento del sistema, es importante realizar un mantenimiento regular del eje del gusano, verificando el desgaste de los engranajes y asegurándose de que la lubricación esté en niveles adecuados. Cualquier fallo en este componente podría afectar negativamente la potencia y la tracción del tractor.
Pasos para Identificar Componentes Clave en el Diagrama del Eje del Gusano
Para identificar los componentes clave en el diagrama del eje del gusano de un tractor John Deere MT, sigue estos pasos:
1. Localiza el eje del gusano: En el diagrama, el eje del gusano suele ser el componente central. Es representado como una pieza alargada y cilíndrica que conecta diversos engranajes. Asegúrate de identificarlo primero, ya que es la base de los otros elementos del sistema de transmisión.
2. Revisa el engranaje del gusano: Este engranaje interactúa directamente con el eje del gusano. Observa si está acoplado al eje en el diagrama, ya que permite la transmisión del movimiento entre los componentes. En algunos casos, tiene una forma helicoidal.
3. Identifica el engranaje impulsor: Ubica el engranaje que interactúa con el eje del gusano. Suele estar conectado de manera directa con el motor. Este engranaje es crucial para el funcionamiento adecuado del sistema.
4. Localiza los rodamientos y casquillos: Los diagramas generalmente muestran estos elementos para asegurar el buen funcionamiento y estabilidad del eje. Son piezas pequeñas, pero fundamentales para reducir la fricción entre las partes móviles del eje del gusano.
5. Observa el sistema de lubricación: En muchos diagramas, puedes encontrar representaciones de conductos de lubricante. Estos son esenciales para mantener los componentes del eje funcionando sin sobrecalentarse o desgastarse rápidamente.
6. Revisa las conexiones con otros ejes: El eje del gusano está a menudo conectado con otros ejes que transmiten el movimiento. Verifica cómo se conectan, ya que esta relación define cómo fluye la energía a través del sistema.
7. Asegúrate de entender el sentido de rotación: El diagrama debería indicar la dirección en la que gira el eje del gusano y sus componentes relacionados. Esto es clave para entender el comportamiento del sistema en funcionamiento.
Siguiendo estos pasos, podrás identificar rápidamente todos los componentes esenciales en el diagrama del eje del gusano del John Deere MT, facilitando su mantenimiento o reparación.
Cómo Reparar o Reemplazar el Eje del Gusano en el Tractor John Deere MT
Para reemplazar el eje del gusano en tu tractor John Deere MT, comienza por desconectar la batería y levantar el tractor usando un gato hidráulico. Esto te permitirá acceder al área donde se encuentra el eje del gusano sin riesgo de accidentes.
Retira la tapa de la carcasa del eje del gusano. Esto puede requerir aflojar algunos tornillos o pernos, dependiendo de tu modelo específico. Una vez abierta la tapa, observa si el eje está desgastado o si hay signos de daño visible, como grietas o desgaste excesivo en los dientes.
Si el eje está dañado, necesitarás un reemplazo. Asegúrate de conseguir la pieza adecuada para tu modelo John Deere MT. Si es necesario, consulta el manual del tractor para obtener los detalles sobre el número de pieza y las especificaciones técnicas.
Para instalar el eje nuevo, coloca el nuevo eje del gusano en su posición correcta. Alinea los dientes del eje con los engranajes correspondientes. Es importante que el eje esté bien centrado para evitar daños futuros. Vuelve a colocar la tapa de la carcasa y aprieta los pernos con el torque adecuado.
Una vez montado el eje, verifica que todos los componentes estén alineados y no haya piezas flojas. Vuelve a conectar la batería, enciende el tractor y realiza una prueba de funcionamiento para asegurarte de que el eje del gusano esté operando correctamente.
Si no estás seguro de realizar este procedimiento por ti mismo, considera contratar a un técnico especializado que pueda realizar la reparación de forma segura y eficiente.
