Revisa la barra de dirección y sus conexiones según el diagrama para asegurar un giro preciso del cortacésped. Identifica cada extremo de la barra, los brazos de dirección y los puntos de acoplamiento con la cremallera y el piñón.
Verifica el alineamiento de la barra antes de montar el sistema. Ajusta las tuercas y pasadores siguiendo las medidas exactas indicadas en el diagrama para evitar holguras o desgaste prematuro en los componentes.
Lubrica los puntos móviles con grasa de alta calidad en los terminales de la barra y los bujes. Esto mantiene el movimiento suave y reduce el riesgo de daños en las juntas y en el sistema de dirección.
Comprueba que el recorrido de la barra no interfiera con otras partes del cortacésped. Asegura que cada conexión respete el ángulo indicado en el diagrama para mantener la respuesta de dirección uniforme y estable.

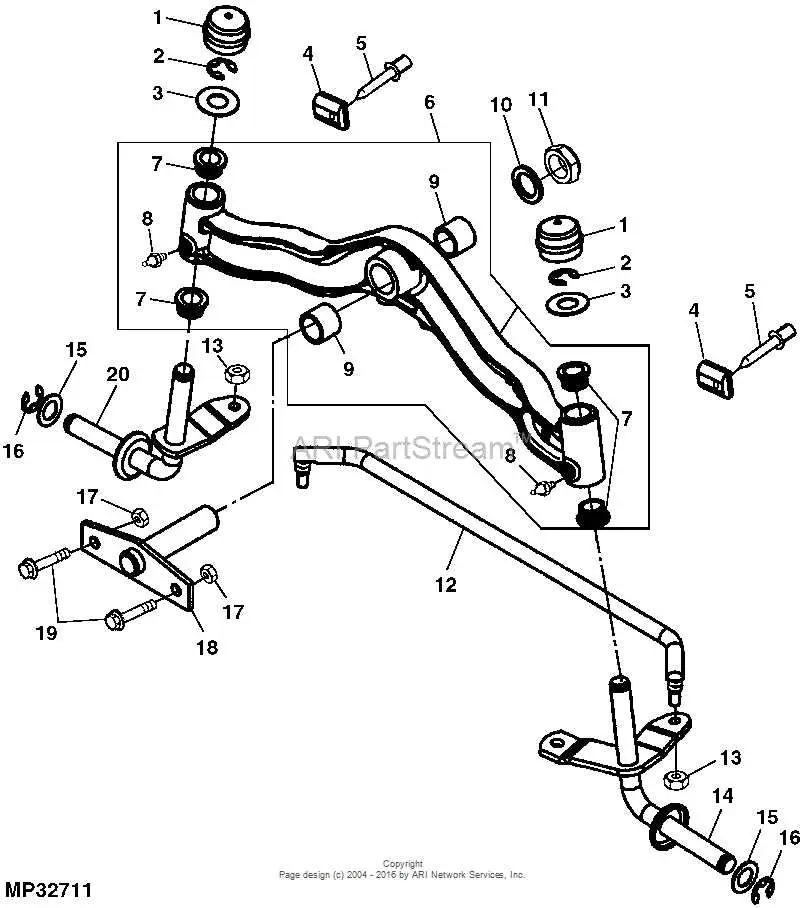

Guía práctica del diagrama de la barra de dirección del cortacésped John Deere
Para identificar correctamente cada componente de la barra de dirección, sigue el diagrama paso a paso. Localiza primero la barra principal de dirección y verifica que los extremos estén conectados firmemente a las rótulas de dirección.
Revisa los siguientes elementos clave:
- Rótulas de dirección: asegúrate de que no presenten desgaste ni juego excesivo.
- Barras de conexión: confirman que estén alineadas con los puntos de montaje y sin dobladuras.
- Tornillos y tuercas: verifica que estén apretados según el torque indicado en el manual.
- Soportes y cojinetes: comprueba que no haya holguras ni grietas.
Para el ajuste de la barra de dirección:
- Afloja los tornillos de las rótulas de dirección.
- Alinea la barra central siguiendo el eje del cortacésped.
- Aprieta los tornillos al torque recomendado.
- Gira el volante para confirmar que el movimiento sea uniforme y sin resistencia.
Al reemplazar piezas, consulta el diagrama para asegurar la orientación correcta de cada componente. Mantén los puntos de lubricación indicados en el diagrama, especialmente en las rótulas y cojinetes, usando grasa de litio o la recomendada por John Deere.
Comprueba periódicamente la barra de dirección siguiendo este esquema para prevenir desgaste irregular y mantener la precisión de la dirección durante el corte.
Identificación de componentes clave de la barra de dirección
Localiza primero la barra de dirección principal, que conecta la columna de dirección con las ruedas delanteras. Observa los extremos, donde se encuentran los terminales de dirección; estos permiten la transmisión del movimiento hacia las ruedas y suelen estar asegurados con tuercas de seguridad.
Identifica los brazos pitman y las rótulas, que actúan como enlaces pivotantes entre la barra de dirección y las ruedas. Verifica que las rótulas estén libres de juego y correctamente lubricadas para evitar desgaste prematuro.
Revisa los soportes intermedios y las abrazaderas que fijan la barra de dirección al chasis. Su integridad garantiza que la barra mantenga la alineación correcta durante el funcionamiento.
Observa la relación entre la barra de dirección y la columna de dirección; la conexión debe ser firme y sin holguras. Los ejes de acoplamiento o los universal joints transmiten el giro del volante a la barra sin pérdida de movimiento.
Finalmente, distingue los amortiguadores de vibración o limitadores, si están presentes. Estos componentes minimizan golpes y tensiones en la barra de dirección durante el corte en terrenos irregulares, protegiendo tanto la estructura como los enlaces mecánicos.
Interpretación del diagrama para ajustes y reparaciones
Localiza primero la barra de dirección principal en el diagrama y verifica la posición de cada terminal y junta. Esto permite identificar qué extremos requieren ajuste sin desmontar todo el sistema.
Usa el diagrama para determinar la longitud correcta de los brazos de dirección. Compara las medidas indicadas con las de la barra instalada y ajusta las tuercas de las rótulas hasta que la alineación coincida con el esquema.
Identifica las conexiones de la barra de acoplamiento con la cremallera o el piñón. El diagrama indica la secuencia de montaje, facilitando reemplazos de rótulas, pasadores o retenes sin riesgo de error.
Señala las zonas de desgaste frecuente mostradas en el esquema. Esto ayuda a planificar inspecciones preventivas y lubricación de los pivotes, evitando desajustes futuros.
Para corregir holguras, consulta las posiciones exactas de los puntos de fijación. Afloja y ajusta los elementos siguiendo las referencias del diagrama hasta lograr un movimiento uniforme de la dirección.
Utiliza el diagrama como guía visual durante la sustitución de piezas, asegurando que cada componente quede en su lugar y que la barra mantenga la geometría indicada para un manejo preciso.
Reemplazo y mantenimiento de la barra de dirección según el esquema
Para reemplazar la barra de dirección, afloja primero las tuercas que sujetan los extremos de la barra a los brazos de dirección y a la columna. Extrae la barra con cuidado, evitando golpes que puedan dañar los rodamientos. Compara la nueva barra con el esquema del cortacésped para confirmar que coinciden las dimensiones y posiciones de los puntos de anclaje.
Antes de instalar la nueva barra, limpia los puntos de contacto y aplica grasa de alta calidad en las articulaciones y roscas para reducir fricción y prevenir desgaste prematuro. Inserta la barra siguiendo la secuencia indicada en el diagrama, asegurando que los extremos encajen correctamente en los brazos de dirección.
Ajusta las tuercas con la fuerza recomendada por el fabricante, verificando que la barra quede firme pero sin generar tensión excesiva que pueda deformarla. Tras la instalación, comprueba el alineamiento de las ruedas y realiza ajustes de la dirección según el esquema, asegurando movimientos suaves y uniformes al girar el volante.
Para el mantenimiento periódico, inspecciona la barra en busca de grietas, holguras o desgaste en las rótulas. Lubrica los puntos de articulación según las indicaciones del manual y reemplaza cualquier componente deteriorado. Revisiones cada temporada prolongarán la vida útil de la barra y mantendrán la maniobrabilidad del cortacésped constante.
