Para reparar o reemplazar el interruptor PTO de una cortadora John Deere, el diagrama correcto es clave. Este diagrama detalla las conexiones y el funcionamiento del interruptor, que es crucial para el sistema de encendido y la activación de la transmisión de potencia. Asegúrate de identificar correctamente cada componente antes de proceder con cualquier reparación o ajuste.
El interruptor PTO se conecta directamente con el motor y la transmisión, controlando la activación de la cuchilla de la cortadora. En el diagrama, verás cómo se organiza la conexión de los cables, así como los puntos de contacto donde puede haber desgastes o daños. Esto te ayudará a evitar fallos y asegurar un funcionamiento adecuado.
Al inspeccionar el diagrama, toma en cuenta la posición exacta del interruptor PTO en el panel de control y cómo este interactúa con los sistemas eléctricos de la cortadora. Revisar estas conexiones no solo es fundamental para solucionar problemas, sino también para mantener la máquina en óptimas condiciones de funcionamiento.

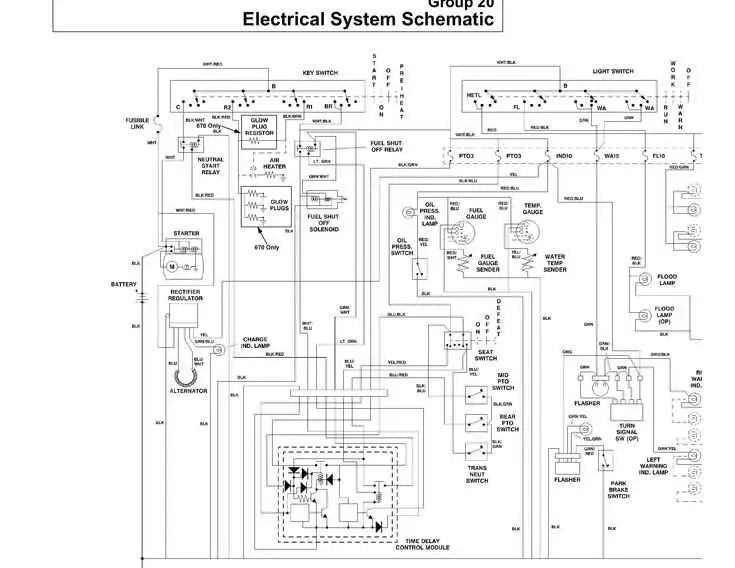

Diagrama del interruptor PTO de la cortadora John Deere
El interruptor PTO en las cortadoras John Deere es clave para activar y desactivar el sistema de transmisión de potencia. Para diagnosticar y reparar el interruptor correctamente, es necesario entender cómo se conecta en el circuito.
En el diagrama, el interruptor PTO generalmente se encuentra conectado a un conjunto de cables que van desde el panel de control hasta el motor y la transmisión. Cuando el interruptor se activa, cierra el circuito, permitiendo que el motor de la cortadora reciba potencia para accionar las cuchillas.

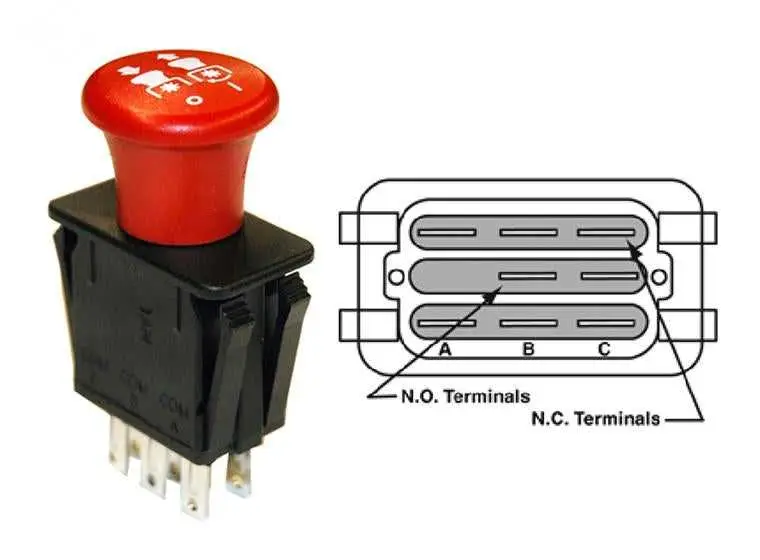

El diagrama incluye un símbolo que representa el interruptor como un rectángulo con dos terminales. Estos terminales se conectan a cables de diferente color, que varían según el modelo. El diagrama también muestra la conexión a tierra y la continuidad del circuito, lo que asegura que la corriente fluya sin interrupciones. Un interruptor defectuoso puede cortar la potencia al sistema de cuchillas, causando que no funcionen correctamente.
Revisa el diagrama para identificar posibles puntos de fallo. Si el interruptor no responde, verifica si hay cables sueltos o conexiones corroídas. Además, asegúrate de que el interruptor esté en la posición correcta. Un interruptor mal colocado puede causar fallos en el sistema, lo que afectará el rendimiento de la cortadora.
Ubicación del interruptor PTO en modelos de cortadoras John Deere
El interruptor PTO se encuentra en una ubicación accesible para su operación y mantenimiento. En la mayoría de las cortadoras John Deere, se encuentra cerca del asiento del operador, generalmente en el panel de control. En los modelos más recientes, el interruptor suele estar ubicado a la izquierda del volante, junto a otros controles de la máquina.
En algunos modelos, como la serie 100 o la serie X300, el interruptor de PTO está integrado en el mismo mando de la transmisión, lo que permite activar y desactivar el sistema de manera más sencilla. Si tu cortadora tiene una caja de transmisión manual, el interruptor puede encontrarse en el lado derecho del panel de control, justo al alcance de la mano del operador.
Para asegurarte de que el interruptor funcione correctamente, verifica que no haya obstrucciones alrededor de la palanca. También es importante revisar el cableado que conecta el interruptor con el sistema PTO, ya que un cable suelto o dañado puede afectar su funcionamiento.
Si no logras encontrar el interruptor PTO, consulta el manual específico de tu modelo John Deere, donde se detallan todos los controles y su ubicación exacta. La localización del interruptor puede variar ligeramente según el modelo y el año de fabricación, pero siempre estará en un lugar visible y accesible.
Cómo diagnosticar fallos comunes en el interruptor PTO de John Deere
Para identificar problemas en el interruptor PTO de tu cortadora John Deere, revisa primero si el interruptor responde correctamente al encender y apagar el sistema PTO. Un fallo común es la falta de respuesta o un funcionamiento intermitente, lo que indica un posible daño en el interruptor o en el cableado.
Si el interruptor no activa el PTO, inspecciona el cableado en busca de posibles conexiones flojas o cables desgastados. Asegúrate de que los terminales estén bien conectados y sin corrosión. A veces, un simple ajuste en los cables soluciona el problema.
Otra posible causa es el mal funcionamiento del interruptor interno. Si el interruptor está atascado o dañado, puede evitar que se active el PTO. En este caso, la sustitución del interruptor es la mejor solución. Verifica la continuidad del interruptor usando un multímetro. Si no hay continuidad al accionar el interruptor, este debe reemplazarse.
En algunos modelos, el sistema PTO también puede tener fusibles o relés que protegen el circuito. Revisa estos componentes si el PTO no funciona correctamente, ya que un fusible quemado o un relé defectuoso puede interrumpir el funcionamiento del sistema.
Además, revisa si hay señales de desgaste o daños en los mecanismos del PTO. A veces, los fallos provienen de componentes internos que no permiten el funcionamiento adecuado, como el embrague PTO. Si el interruptor y el sistema eléctrico están en buen estado, y el problema persiste, es posible que debas revisar el mecanismo del PTO en sí.
Si tras estas pruebas el problema persiste, puede ser útil consultar el manual del modelo específico para obtener detalles sobre el sistema y la posible solución, o acudir a un técnico especializado.
Pasos para reemplazar el interruptor PTO en una cortadora John Deere
Reemplazar el interruptor PTO en una cortadora John Deere es un proceso sencillo si sigues los pasos correctos. Aquí te explicamos cómo hacerlo.
-
Apaga el motor y desconecta la batería para evitar cualquier accidente.
-
Ubica el interruptor PTO, que generalmente se encuentra cerca del panel de control o en el lado de la máquina.
-
Usa una llave para aflojar los tornillos o sujetadores que mantienen el interruptor en su lugar.
-
Desconecta los cables del interruptor. Tómate un momento para recordar la ubicación de cada cable o haz una foto para reconectarlos correctamente después.
-
Retira el interruptor viejo con cuidado. Si está muy pegado, puedes usar un destornillador para aflojarlo.
-
Coloca el nuevo interruptor en el mismo lugar, asegurándote de que encaje bien en su soporte.
-
Reconecta los cables al nuevo interruptor según las fotos o la referencia que hayas tomado antes.
-
Aprieta los tornillos o sujetadores para fijar el interruptor en su lugar.
-
Conecta la batería y enciende la cortadora para verificar que el nuevo interruptor funcione correctamente.
Si todo está en orden, el interruptor PTO estará listo para usar. Reemplazarlo es una tarea fácil que te ayudará a mantener tu cortadora en buen estado de funcionamiento.
