Conectar correctamente la batería en un cortacésped John Deere evita fallos eléctricos y prolonga la vida útil del equipo. El diagrama de conexión muestra con claridad la polaridad, la ubicación de los cables y el orden de instalación recomendado. Seguir esta guía práctica permite arrancar el motor sin interrupciones y reduce el riesgo de daños en el sistema eléctrico.
La batería se ubica generalmente en la parte delantera o bajo el asiento, y su instalación requiere identificar el borne positivo (+) y el negativo (–). El cable rojo debe fijarse al borne positivo, mientras que el negro se conecta al negativo. Un error en esta secuencia puede provocar cortocircuitos o deteriorar el alternador, por lo que el diagrama funciona como referencia segura durante cada mantenimiento.
Además de la conexión básica, el esquema eléctrico incluye fusibles, interruptores de seguridad y el regulador de voltaje. Revisar cada componente siguiendo el diagrama facilita detectar puntos de desgaste, conexiones flojas o acumulación de corrosión. Con este enfoque, el cortacésped John Deere mantiene un arranque confiable y un suministro de energía constante durante la jornada de trabajo.

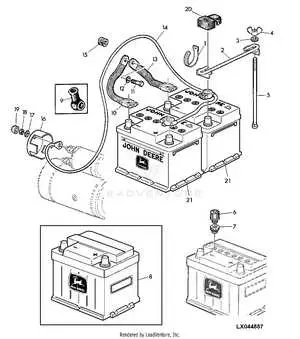

John Deere mower battery diagram two
Conecta siempre el cable positivo (+) de la batería al borne marcado con el símbolo rojo antes de fijar el negativo (–). Este orden evita chispas y protege los componentes eléctricos del cortacésped.
La mayoría de los modelos John Deere que usan el esquema “diagram two” requieren una batería de 12V con una capacidad entre 300 y 350 CCA (Cold Cranking Amps). Un voltaje inferior puede impedir el arranque, mientras que un exceso de amperaje puede dañar el regulador de carga.
Para identificar la polaridad, sigue la disposición que se muestra en la tabla. Esta guía asegura que las conexiones se mantengan claras y evita errores al reemplazar la batería.
| Terminal | Símbolo | Conexión |
|---|---|---|
| Positivo | + | Cable rojo hacia el interruptor de encendido |
| Negativo | – | Cable negro hacia el chasis (masa) |
Antes de cerrar la tapa de la batería, aplica grasa dieléctrica en los bornes para reducir la corrosión. Revisa la carga al menos una vez al mes si el cortacésped permanece inactivo.
Ubicación exacta de la batería en el modelo John Deere
La batería se encuentra directamente debajo del asiento del operador. Retira primero el asiento levantando la palanca de desbloqueo ubicada a la derecha de la base. Una vez levantado, verás un compartimento rectangular donde se aloja la batería de 12 voltios.
Para acceder, desconecta primero los terminales comenzando por el negativo. Esto evita cortocircuitos durante cualquier mantenimiento. La batería se asegura mediante una abrazadera metálica que se retira con una llave de 10 mm.
Al instalar una batería nueva, asegúrate de que los terminales coincidan con los cables marcados: rojo para positivo y negro para negativo. Verifica que la batería quede firme en su compartimento para evitar movimientos durante el uso de la cortadora.
La ubicación bajo el asiento permite un acceso rápido para carga o reemplazo sin necesidad de desmontar cubiertas laterales. Mantén el área limpia de residuos y humedad para prolongar la vida útil de la batería.
Conexiones paso a paso según el diagrama eléctrico
Conecta el terminal positivo de la batería al cable rojo que conduce al interruptor de encendido. Asegura la conexión con una tuerca y aprieta firmemente para evitar falsos contactos.
Une el terminal negativo de la batería al chasis metálico del cortacésped. Este será el punto de tierra principal, garantizando que todas las señales eléctricas regresen correctamente.
- Localiza el fusible principal cerca del compartimento de la batería. Inserta el fusible según la capacidad indicada en el diagrama.
- Conecta el cable del alternador al regulador de voltaje. Confirma que los terminales estén limpios y sin corrosión.
- Enlaza los cables de los accesorios, como luces y toma de fuerza, siguiendo las rutas mostradas en el diagrama. Cada conexión debe coincidir con los colores indicados.
- Revisa que los conectores de seguridad, como el interruptor de asiento y freno, estén correctamente instalados y que las lengüetas hagan buen contacto.
Comprueba todas las conexiones visualmente y con un multímetro. La continuidad entre los terminales debe ser consistente con las especificaciones del diagrama.
Después de confirmar las conexiones, asegura los cables con abrazaderas para evitar vibraciones y roces. Mantén los cables alejados de piezas móviles y fuentes de calor.
Finalmente, enciende el cortacésped y verifica el funcionamiento de todos los sistemas eléctricos. Observa que no haya chisporroteos ni fusibles quemados.
Comprobación de voltaje y reemplazo seguro de cables
Conecta un multímetro a los bornes de la batería y mide el voltaje; una batería completamente cargada debe registrar aproximadamente 12,6 V en reposo. Si el voltaje cae por debajo de 12 V, considera cargarla o reemplazarla.
Inspecciona los cables por grietas, corrosión o puntos desgastados. Los terminales deben estar limpios y firmes; aplica una solución de bicarbonato con agua para eliminar residuos de óxido, y seca completamente antes de reconectar.
Al reemplazar un cable, desconecta primero el borne negativo y luego el positivo para evitar cortocircuitos. Selecciona cables con el mismo calibre o superior que los originales, y aprieta los terminales hasta que queden firmes sin deformar los conectores.
Verifica la continuidad con un multímetro antes de volver a poner en marcha el cortacésped. Un cable defectuoso mostrará resistencia elevada o intermitente. Mantén los cables organizados, evitando contacto con partes móviles o superficies calientes.
Realiza revisiones periódicas de al menos cada seis meses para asegurar un rendimiento constante y prevenir fallos eléctricos inesperados.
