El diagrama de cableado para el modelo John Deere B es una herramienta clave para solucionar problemas eléctricos y realizar reparaciones en este tractor clásico. Conocer la ubicación de cada componente y la ruta de los cables facilita tareas como el reemplazo de piezas o la corrección de fallos en el sistema eléctrico. Asegúrate de tener el diagrama correcto antes de comenzar cualquier trabajo de reparación para evitar errores y daños adicionales.
En el diagrama, encontrarás detalles como la conexión de la batería, el sistema de arranque, las luces y otros componentes esenciales del tractor. Presta especial atención a las conexiones a tierra, ya que son fundamentales para el funcionamiento adecuado del sistema eléctrico. Asegúrate de que todas las conexiones sean firmes y estén libres de corrosión.
Si el modelo John Deere B presenta fallos eléctricos, consulta este diagrama para identificar rápidamente el origen del problema. Ya sea que se trate de un mal funcionamiento del interruptor de encendido o de un cable suelto, tener una referencia clara de las conexiones puede ahorrar tiempo y esfuerzo al resolver los problemas eléctricos. Siempre usa repuestos originales o compatibles de alta calidad para garantizar el rendimiento a largo plazo del tractor.

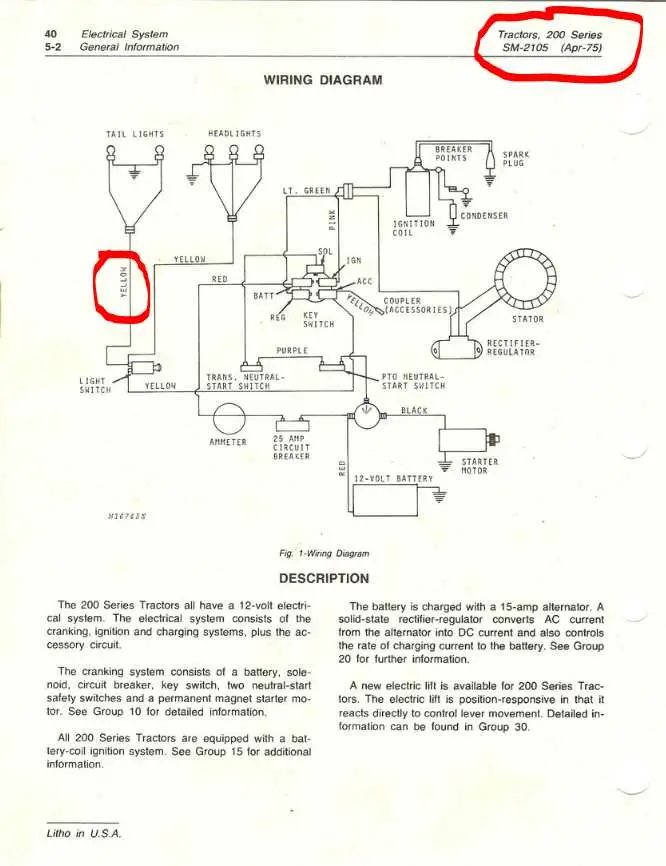

Diagrama de cableado del modelo John Deere B

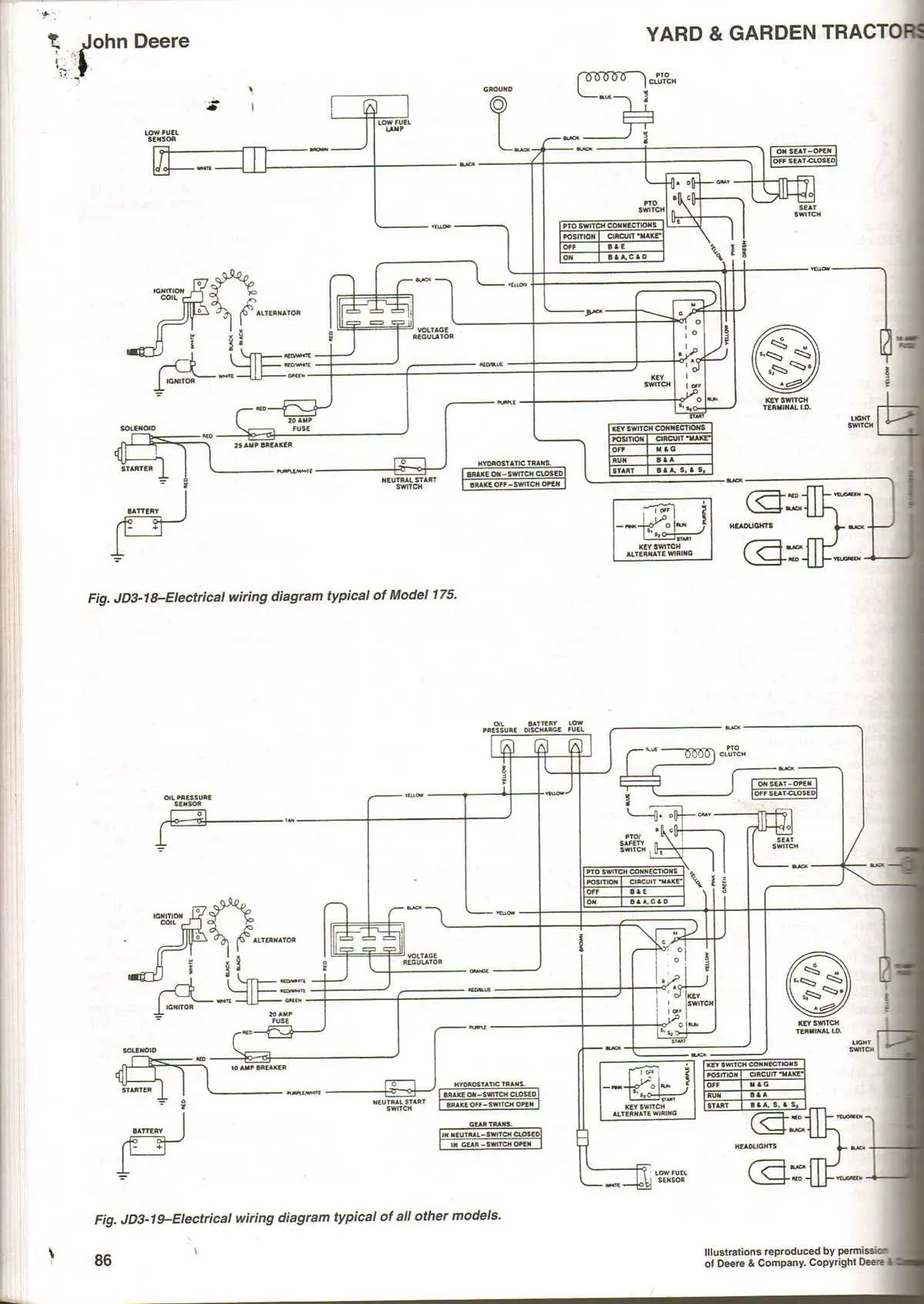

El diagrama de cableado del John Deere modelo B se compone de una serie de conexiones entre los componentes eléctricos clave, asegurando el correcto funcionamiento del sistema de encendido, luces y otros accesorios. Es crucial verificar la correcta disposición de los cables para evitar fallas o daños en los componentes.
Comienza por ubicar la batería, cuya conexión debe ir del terminal positivo a la caja de fusibles, desde donde se distribuyen a los distintos sistemas eléctricos. Asegúrate de que el cable rojo esté conectado al terminal positivo de la batería y que el cable negro se dirija hacia el terminal negativo, evitando cualquier error en el sentido de la corriente.

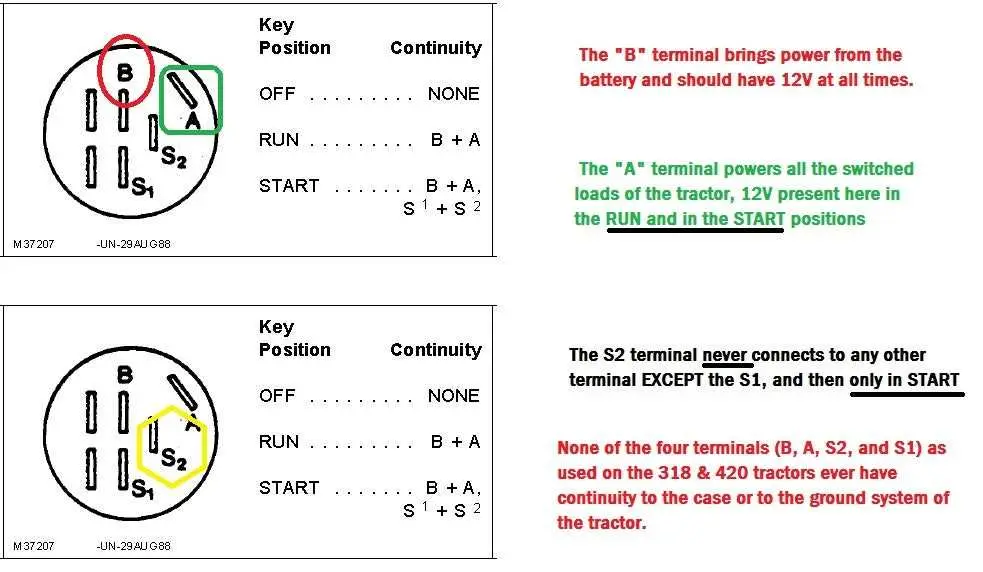

El interruptor de encendido debe estar conectado entre la batería y el sistema de encendido. Este interruptor controla el flujo de electricidad al motor de arranque y a las bobinas de encendido, permitiendo que el motor se encienda. Verifica que el cable que conecta el interruptor de encendido a la bobina esté en buen estado y correctamente aislado.
Las luces traseras y delanteras, junto con el sistema de señalización, deben conectarse correctamente a los terminales de los fusibles para evitar sobrecargas. Revisa que el cableado de las luces esté firme y bien aislado, especialmente si se usan bombillas de alta potencia.
El regulador de voltaje se conecta al alternador, asegurando que la batería reciba la carga adecuada. Verifica que los cables estén bien sujetos a los terminales del regulador, ya que una conexión floja podría causar fallas en la carga de la batería.

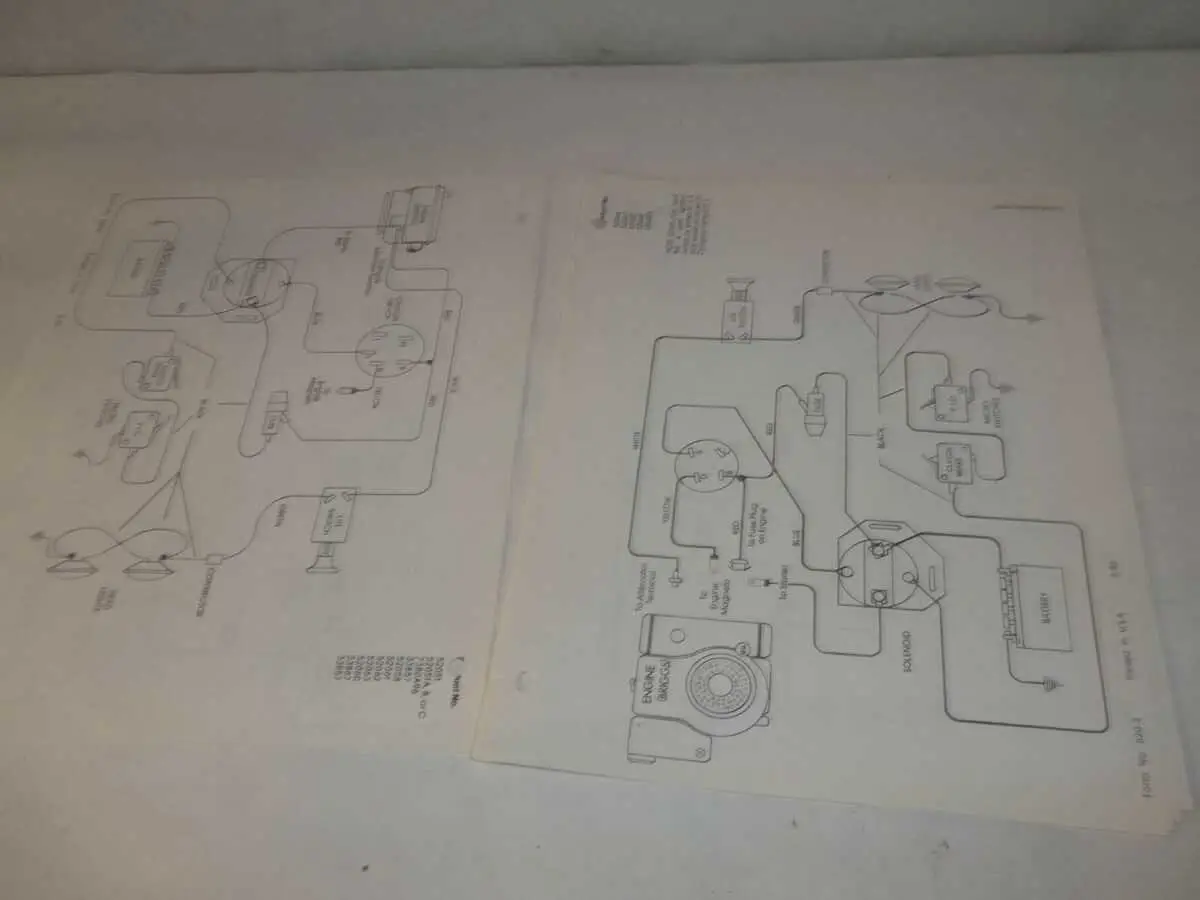

Al seguir este diagrama, asegúrate de que todos los cables estén bien organizados, sin rozaduras ni puntos de contacto incorrectos que puedan generar cortocircuitos. Realiza una revisión periódica de las conexiones y asegúrate de que los terminales no presenten corrosión.
Conexión del sistema de encendido en el John Deere modelo B
Para asegurar un arranque correcto del motor en el John Deere modelo B, es fundamental realizar una conexión adecuada del sistema de encendido. Aquí se detallan los pasos esenciales para conectar los componentes correctamente.
- Bobina de encendido: Conecta el terminal de la bobina de encendido al cable que proviene del interruptor de encendido. Asegúrate de que el cable esté firmemente fijado para evitar pérdida de corriente.
- Condensador: El condensador se conecta al mismo terminal de la bobina. El otro extremo se conecta al contacto del distribuidor. Verifica que la instalación sea sólida para evitar fallos en la chispa.
- Distribuidor: En el distribuidor, el cable del condensador se conecta al terminal de contacto. El rotor debe estar en su lugar antes de montar la tapa del distribuidor. Asegúrate de que el distribuidor gire libremente.
- Placa de puntos de encendido: Los puntos deben estar en buen estado y con la separación correcta. Ajusta la distancia de los puntos según las especificaciones del fabricante. Esto garantiza un chisporroteo eficiente para la combustión.
- Terminal de tierra: El terminal de tierra del sistema debe estar conectado a un buen punto de masa en el motor. La calidad de la conexión a tierra es crucial para la estabilidad del sistema eléctrico del tractor.
Al completar estas conexiones, realiza una inspección final para comprobar que todos los cables estén bien sujetos y sin desgaste. Esto evitará posibles fallos durante el funcionamiento del motor.
Cómo identificar y reparar fallos comunes en el cableado del John Deere B
Revisa primero las conexiones en el sistema de encendido. Si el motor no arranca, puede que los cables del interruptor de encendido estén flojos o corroídos. Asegúrate de que todos los cables estén bien sujetos y que no haya signos de desgaste. Si encuentras óxido, límpialo con un limpiador de contactos eléctricos y asegúrate de que las conexiones estén firmes.
Si el tractor presenta fallos en la iluminación, verifica los cables que van a las luces y el interruptor de control. Las luces pueden apagarse por una mala conexión o un cable dañado. Inspecciona visualmente los cables por si hay cortocircuitos o cables rotos, especialmente en las zonas que se mueven más, como alrededor del volante o del motor.
Otro problema común es la sobrecarga del sistema de carga de la batería. Si la batería se descarga rápidamente, es probable que el alternador o el regulador de voltaje no estén funcionando correctamente. Verifica que los cables que conectan la batería al alternador no estén flojos ni dañados. Si todo está en orden, comprueba el voltaje de salida del alternador y reemplaza el regulador si es necesario.
En el sistema de arranque, los cables de la batería y el solenoide pueden ser una fuente de problemas. Si al girar la llave no escuchas el “clic” del motor de arranque, examina los cables del solenoide. Asegúrate de que no estén rotos ni desgastados. Reemplaza cualquier cable defectuoso y limpia las conexiones para asegurar una buena conductividad.
Finalmente, si experimentas problemas de fallo intermitente en el sistema eléctrico, es probable que haya un cable flojo o dañado en algún lugar. Usa un multímetro para medir la continuidad en cada sección del cableado. Esto te ayudará a localizar fallos que no son visibles a simple vista.
Instalación y ajuste adecuado de los fusibles y interruptores en el modelo B
Para evitar problemas eléctricos en el modelo B, instala los fusibles y los interruptores correctamente. Primero, asegúrate de que el fusible sea del tipo y amperaje especificado en el manual del modelo B. El fusible debe ser reemplazado si se encuentra quemado, y nunca uses un fusible de mayor amperaje, ya que puede dañar el sistema eléctrico.
Ubica los fusibles en su caja correspondiente. Cada uno está diseñado para proteger diferentes circuitos. Antes de instalar un nuevo fusible, asegúrate de que el interruptor esté apagado para evitar cortocircuitos. El interruptor principal también debe revisarse con frecuencia. Si presenta algún fallo, como un mal contacto o desgaste, cámbialo inmediatamente. Asegúrate de que todos los cables conectados al interruptor estén firmemente sujetos para evitar desconexiones accidentales.
Al ajustar el interruptor, verifica que esté en la posición correcta, ni demasiado apretado ni demasiado flojo. Un ajuste inapropiado puede generar una sobrecarga y cortar la corriente de forma innecesaria. Además, inspecciona el estado de las conexiones de tierra, ya que una mala conexión puede afectar el rendimiento de los fusibles y los interruptores.
Finalmente, realiza una prueba de funcionamiento después de cada instalación o ajuste. Enciende el sistema y verifica que todos los circuitos funcionen correctamente sin disparar el fusible. Si el fusible se quema nuevamente, revisa las conexiones y los interruptores, ya que podrían estar causando un cortocircuito.
