Para resolver cualquier problema eléctrico en el modelo 70 de John Deere, primero revisa el diagrama de cableado. Este diagrama te ayudará a identificar la ubicación exacta de cada componente y los posibles puntos de fallo.
Comienza verificando las conexiones entre la batería y el sistema de arranque. Asegúrate de que los cables estén bien conectados y que no haya signos de corrosión que puedan afectar el flujo de corriente.
Luego, revisa el sistema de encendido. El diagrama te indicará cómo se conecta la bobina de encendido al interruptor de encendido y al motor. Asegúrate de que no haya cortocircuitos o cables desgastados.
Finalmente, examina el sistema de iluminación y accesorios. El diagrama de cableado incluirá los circuitos para las luces delanteras, traseras y otros accesorios, lo que te permitirá reparar o reemplazar cables dañados con precisión.

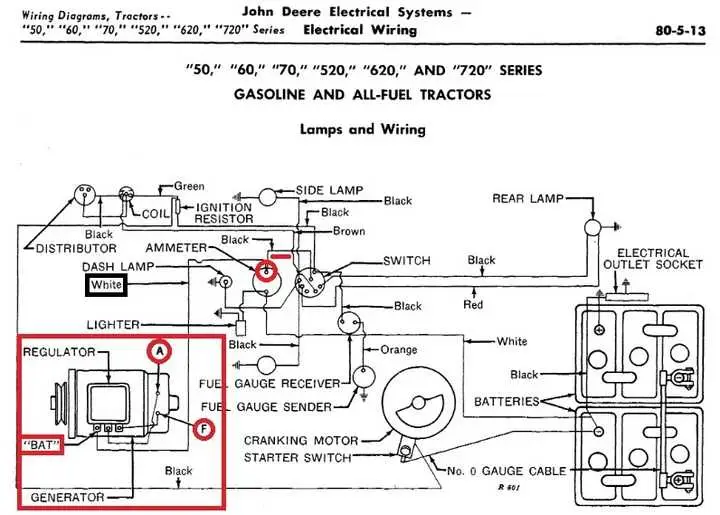

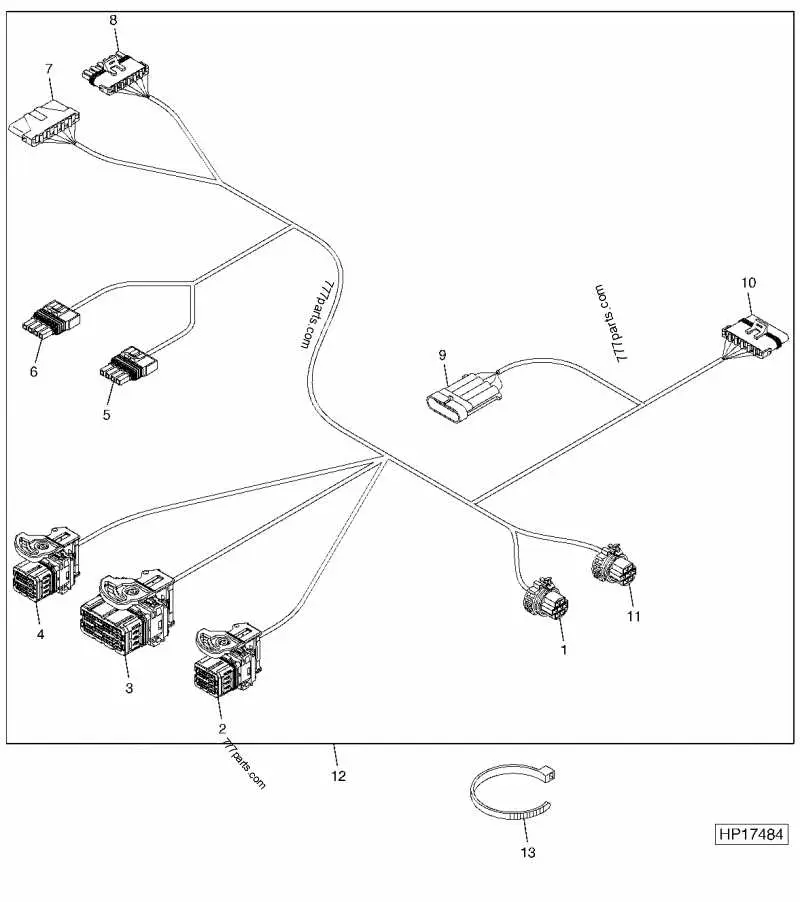

Diagrama de cableado John Deere modelo 70
El diagrama de cableado del John Deere modelo 70 muestra cómo conectar los componentes eléctricos del tractor de manera adecuada. Para mantener su funcionamiento óptimo, es importante seguir las conexiones detalladas en el diagrama.
Las conexiones más relevantes incluyen:
- Alternador: Conectar el cable positivo al terminal de la batería y el cable negativo a tierra.
- Interruptor de encendido: Asegúrese de que los cables estén conectados correctamente para permitir el arranque del motor.
- Luces: Verifique que las conexiones de las luces delantera y trasera estén conectadas a los interruptores correspondientes.
- Motor de arranque: El cable de arranque debe estar correctamente conectado a la batería para asegurar que el motor gire al encender el tractor.
Es recomendable comprobar la continuidad de cada cable y verificar que no haya cortocircuitos antes de realizar cualquier conexión. Para mayor seguridad, use fusibles de protección adecuados para evitar daños a los componentes electrónicos.
Recuerde seguir el diagrama paso a paso, verificando cada sección del cableado antes de probar el funcionamiento del sistema eléctrico del tractor.

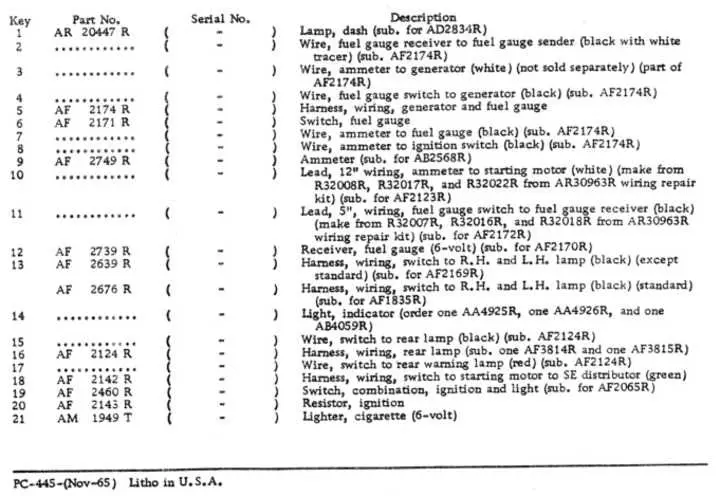

Identificación de los componentes eléctricos principales
Para un correcto diagnóstico y reparación del sistema eléctrico del John Deere modelo 70, es fundamental identificar los componentes principales del cableado. El interruptor de encendido, ubicado cerca del volante, controla el flujo de energía hacia el motor. Asegúrate de revisar los cables conectados al interruptor, ya que pueden desgastarse o corroerse con el tiempo.
Los fusibles son otra parte clave. Estos protegen el sistema eléctrico de sobrecargas y cortocircuitos. Revisa los fusibles ubicados en la caja de fusibles y reemplázalos si están dañados o quemados. Es importante utilizar fusibles con las especificaciones correctas para evitar daños adicionales.
La batería es el corazón del sistema eléctrico. Verifica los cables de la batería en busca de signos de corrosión o desgaste. Los terminales deben estar limpios y firmemente conectados. Además, asegúrate de que el voltaje de la batería esté dentro del rango adecuado para garantizar el arranque eficiente del motor.
El regulador de voltaje controla la energía que se envía al sistema eléctrico, asegurando que los componentes funcionen a voltajes adecuados. Un regulador defectuoso puede causar fluctuaciones de voltaje, afectando el rendimiento de la maquinaria. Inspecciona las conexiones del regulador y reemplázalo si es necesario.
El alternador genera electricidad para cargar la batería durante el funcionamiento del motor. Si el alternador no está funcionando correctamente, la batería no se cargará, lo que provocará que el tractor se quede sin energía. Verifica las conexiones del alternador y su estado general.
Conexiones y distribución del sistema de cables
Verifica que todas las conexiones eléctricas estén firmemente aseguradas en su lugar, sin señales de desgaste o corrosión. Reemplaza cualquier cable deteriorado para evitar fallos eléctricos. Asegúrate de que los cables estén correctamente agrupados y fijados, evitando que se muevan o se froten contra superficies metálicas que puedan dañarlos.
El sistema de cables del John Deere modelo 70 debe estar organizado para asegurar una distribución clara y eficiente. Los cables principales, como los que alimentan el alternador, la batería y el motor de arranque, deben seguir rutas específicas dentro del compartimento del motor para evitar interferencias. Utiliza abrazaderas o soportes para mantener los cables en su lugar y alejados de partes móviles.
Revisa la conexión entre la batería y el alternador. Un mal contacto o cable suelto puede ocasionar problemas en la carga o en el funcionamiento general del tractor. Es recomendable utilizar terminales de calidad y asegurarse de que estén bien apretados.
Para evitar sobrecalentamientos, confirma que los cables no estén sobrecargados. Asegúrate de que el calibre del cable sea adecuado para la corriente que maneja cada componente. Los cables con aislamiento dañado deben ser reemplazados inmediatamente para prevenir cortocircuitos.
Solución de problemas comunes en el sistema de cableado
Si el sistema de cableado del modelo John Deere 70 presenta fallos, lo primero es revisar las conexiones de los cables. Los cables flojos o dañados pueden interrumpir el flujo de corriente. Asegúrate de que todos los terminales estén bien conectados y no presenten corrosión.
Verifica el fusible principal. Si se ha quemado, reemplázalo con uno de las mismas especificaciones. La falta de corriente en el sistema puede ser una señal de que el fusible ha fallado.
Revisa los interruptores de encendido y arranque. Si alguno de estos componentes no funciona correctamente, puede impedir que el sistema reciba energía. Prueba cada interruptor y, si es necesario, sustitúyelo.
Examina los cables de tierra. Un mal contacto en la tierra puede causar fallos en el sistema eléctrico. Asegúrate de que todos los cables de tierra estén correctamente conectados y libres de óxido.
Si el problema persiste, inspecciona el cableado del alternador y la batería. Un alternador defectuoso puede no cargar la batería correctamente, lo que afecta el funcionamiento del sistema eléctrico.
