Revisa el diagrama de la correa del John Deere 345 antes de realizar cualquier ajuste. Localizar correctamente cada polea y ruta de la correa evita daños en el sistema de transmisión y prolonga la vida útil del equipo.
Identifica la correa principal y las secundarias en el diagrama, prestando atención a la tensión recomendada para cada sección. Una tensión incorrecta puede generar deslizamiento, ruido o desgaste prematuro.
Utiliza el diagrama como referencia al reemplazar correas desgastadas. Asegúrate de alinear las poleas según las indicaciones y comprueba que las ranuras coincidan para mantener la eficiencia del sistema.
Verifica periódicamente las marcas de desgaste y las ranuras de las correas. El mantenimiento preventivo basado en el diagrama permite anticipar fallas y mantener el tractor operando con estabilidad y seguridad.
Al instalar o ajustar la correa, sigue el flujo indicado en el diagrama y confirma que todos los tensores estén correctamente posicionados. Esto asegura un funcionamiento uniforme y reduce el riesgo de roturas inesperadas.
Guía práctica del diagrama de correa del modelo John Deere 345 para mantenimiento

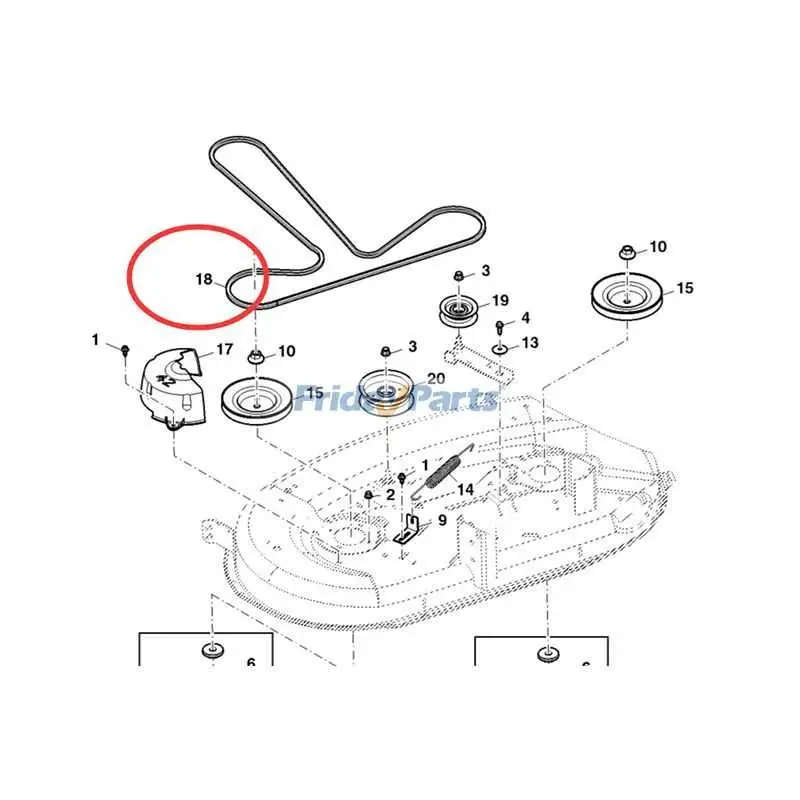

Para reemplazar o ajustar la correa del John Deere 345, identifique primero el recorrido completo en el diagrama. La correa principal conecta el motor con el sistema de corte y transmisión, pasando por el tensor y las poleas guía. Asegúrese de que todas las poleas estén limpias y libres de residuos antes de colocar la nueva correa.

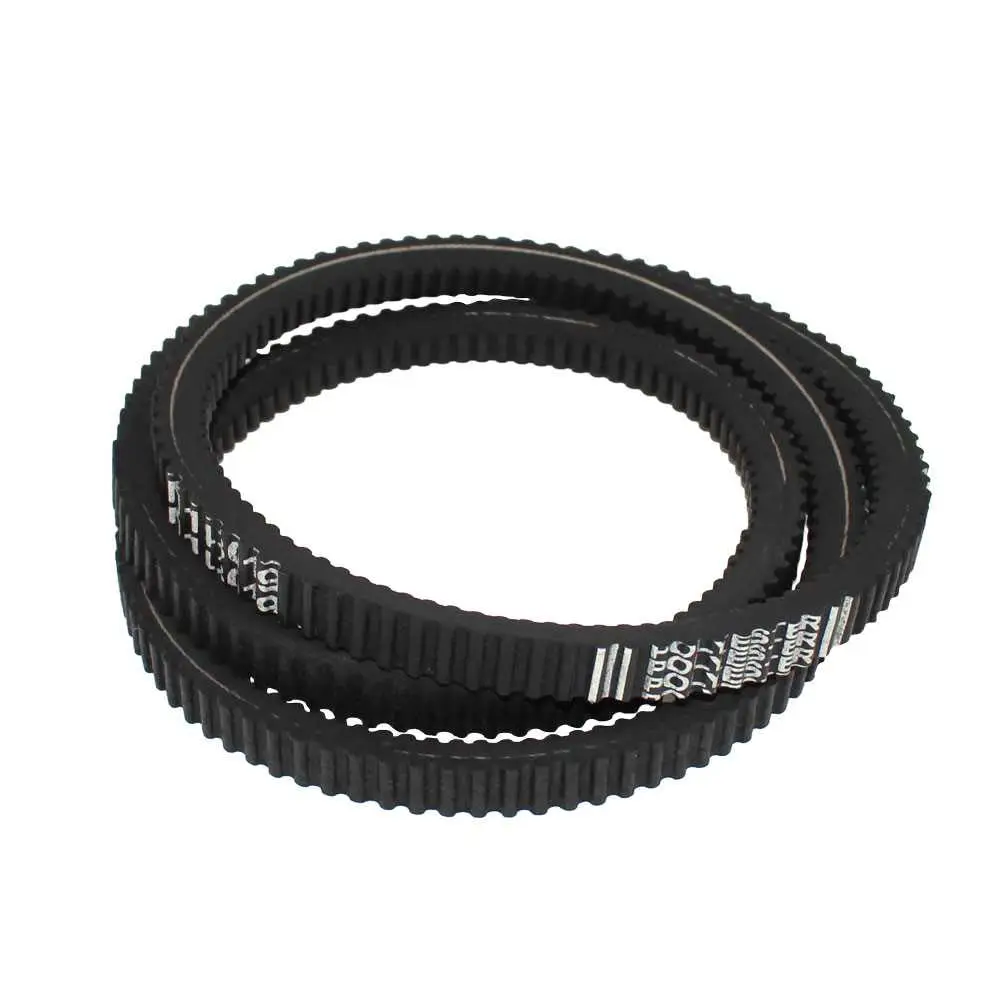

Afloje el tensor siguiendo las marcas indicadas en el diagrama y retire la correa vieja. Compare la correa nueva con la anterior para confirmar longitud y ancho correctos. Coloque la correa siguiendo el orden de poleas y cruces indicados en el diagrama, evitando torsiones o vueltas innecesarias que puedan dañar el material.
Después de montar la correa, ajuste el tensor hasta alcanzar la tensión recomendada en el manual técnico: normalmente la deflexión correcta es de 10 a 15 mm con presión moderada en el punto medio de la correa. Verifique que todas las poleas giren libremente sin ruido ni fricción excesiva.
Realice un ciclo de prueba encendiendo el motor y accionando el sistema de corte, observando la alineación y la tensión de la correa. Si nota vibraciones o deslizamientos, ajuste nuevamente el tensor hasta lograr un funcionamiento estable. Revise periódicamente el estado de la correa, especialmente después de las primeras horas de uso tras el reemplazo, para prolongar su vida útil.
Identificación y ubicación de correas y poleas en el John Deere 345
Revisa primero la correa principal del sistema de transmisión, que conecta el motor con la polea motriz. Esta correa transfiere potencia directamente a las ruedas y al sistema de corte.
- Correa de transmisión: situada en la parte frontal del motor, se enrolla alrededor de la polea del cigüeñal y de la polea de la transmisión. Su tensión debe verificarse con una regla de presión de 10–12 mm de deflexión central.
- Polea del cigüeñal: ubicada en la base del motor, es la principal responsable de mover la correa de transmisión y otras correas accesorias.
- Polea de la transmisión: se encuentra en el extremo de la transmisión y mantiene el movimiento hacia las ruedas. Comprueba desgaste y alineación regularmente.
La correa del cortacésped controla las cuchillas y su polea asociada. Esta correa suele ser más ancha y plana que la de transmisión y requiere tensión uniforme para evitar deslizamientos.
- Correa de la cuchilla: conecta la polea del motor con las poleas del eje de corte. Debe reemplazarse si presenta grietas o estiramiento excesivo.
- Polea de las cuchillas: ubicada bajo la cubierta de corte, permite que las cuchillas giren de manera sincronizada. Lubrica los rodamientos cada 50 horas de uso.
Existen correas secundarias para accesorios como el alternador o la bomba hidráulica:
- Correa del alternador: normalmente más delgada, conecta la polea del motor con la del alternador. Revisa la tensión y el desgaste del dentado.
- Correa de la bomba hidráulica: conecta la polea del motor con la bomba para mantener presión hidráulica estable. Sustituye si muestra signos de fricción o agrietamiento.
Para un mantenimiento seguro, sigue siempre la secuencia de desmontaje inversa al colocar nuevas correas. Asegura la correcta alineación de todas las poleas y comprueba la tensión antes de poner en marcha el tractor.
Procedimientos paso a paso para desmontaje y reemplazo de la correa
Afloja la palanca de tensión del sistema de correa antes de intentar retirarla. Esto libera la presión sobre las poleas y facilita el desmontaje sin dañar componentes.
Localiza todas las poleas implicadas según el diagrama del modelo 345. Marca la posición de la correa actual para asegurar la correcta instalación de la nueva correa.
Desliza la correa vieja fuera de las poleas comenzando por la polea más accesible. Evita tirar bruscamente para no deformar la correa ni las poleas.
Inspecciona las poleas y rodillos por desgaste o daños. Sustituye cualquier componente defectuoso antes de colocar la correa nueva para mantener la tensión y alineación correctas.
Coloca la correa nueva siguiendo la ruta indicada en el diagrama, asegurándote de que cada sección quede bien asentada en la ranura de la polea correspondiente.
Activa la palanca de tensión para aplicar la fuerza necesaria sobre la correa. Verifica que la tensión sea uniforme en todas las secciones y que la correa no se salga de las poleas durante el movimiento manual.
Gira manualmente el conjunto de poleas varias veces para comprobar que la correa se mueve libremente y sin fricción excesiva. Ajusta la tensión si notas holgura o desalineación.
Confirma la correcta instalación observando el comportamiento de la correa al encender el motor. No deben producirse ruidos anormales ni saltos de la correa sobre las poleas.
Revisión y ajuste de tensión de la correa para un rendimiento seguro
Afloja el tornillo del tensor de la correa del John Deere 345 antes de realizar cualquier medición. Coloca la correa en su ruta correcta, asegurándote de que esté asentada en todas las poleas sin torceduras ni desgaste visible. La tensión adecuada se logra cuando la correa presenta una deflexión de 10 a 15 mm al aplicar una fuerza de 10 N en el punto medio entre poleas.
Usa un calibrador de tensión o un medidor manual para verificar la presión exacta. Evita tensar la correa más allá de los valores recomendados, ya que un exceso puede dañar rodamientos y el eje del motor. Ajusta el tensor lentamente y prueba la rotación de las poleas para confirmar que la correa no patina ni genera ruidos extraños.
| Elemento | Acción recomendada | Valores sugeridos |
|---|---|---|
| Deflexión de la correa | Medir en el punto medio entre poleas | 10-15 mm con 10 N de fuerza |
| Tensión inicial | Ajustar con el tensor sin exceder fuerza máxima | Corresponde al valor de deflexión |
| Inspección visual | Verificar desgaste, grietas o hilos sueltos | No debe presentar daños visibles |
| Prueba operativa | Encender el motor y observar movimiento de correa | No debe patinar ni emitir ruidos |
Realiza esta revisión cada 50 horas de uso o tras reemplazar la correa. Registrar las mediciones permite detectar cambios en la tensión antes de que afecten el funcionamiento. Una correa correctamente ajustada asegura que los componentes giren con suavidad, reduciendo el riesgo de fallos mecánicos y optimizando la vida útil del equipo.
