Verifica la conexión de la batería antes de cualquier intervención en el sistema eléctrico del John Deere 1445. Asegúrate de que los terminales estén limpios y ajustados para evitar falsos contactos que puedan afectar el rendimiento del tractor.

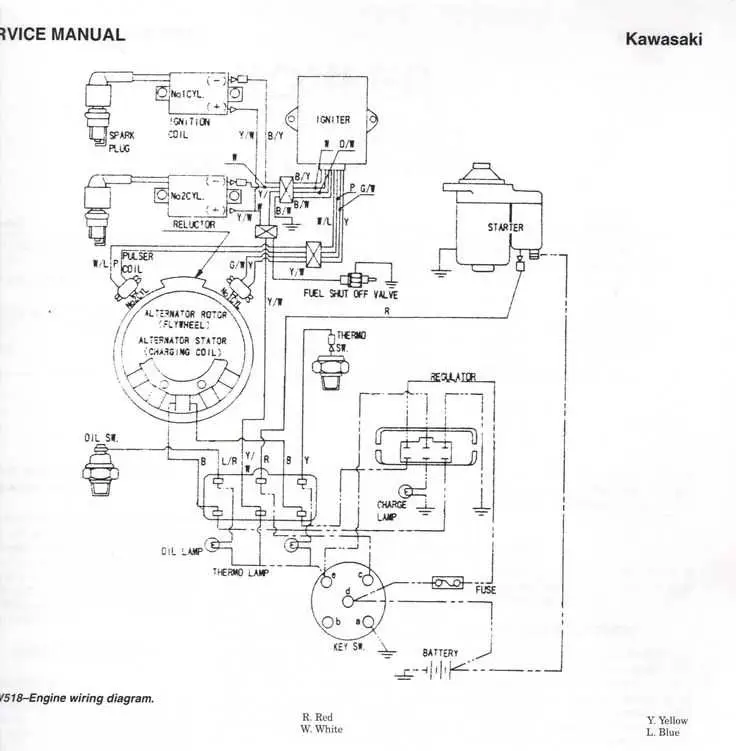

Consulta el diagrama de cableado específico para localizar rápidamente fusibles, relés y sensores. Identificar correctamente cada componente permite realizar reparaciones o ajustes sin generar cortocircuitos ni daños en el sistema.
Utiliza conectores y cables de repuesto que cumplan con las especificaciones del fabricante. Los cables deben tener el calibre adecuado y la protección correcta para soportar la carga eléctrica de los sistemas de arranque, iluminación y control hidráulico.
Revisa periódicamente los puntos de unión y las rutas de los cables. Evita el roce con superficies metálicas o móviles que puedan generar desgaste y cortocircuitos. Mantener un orden lógico en el cableado facilita futuras intervenciones y diagnósticos rápidos.
Aplica herramientas de medición como multímetros para comprobar continuidad y voltaje en puntos críticos. Esto permite detectar fallas antes de reemplazar componentes, optimizando tiempo y recursos en el mantenimiento del John Deere 1445.
Guía práctica del diagrama de cableado del John Deere modelo 1445
Localiza primero la caja de fusibles y verifica que todos los fusibles estén correctamente instalados y sin signos de desgaste. Esto evita cortocircuitos y fallas en el arranque del motor.
Conecta los cables siguiendo el esquema oficial: el cable rojo se conecta al terminal positivo de la batería, mientras que el negro va al negativo. Asegura las conexiones con terminales adecuados para mantener un contacto firme y estable.
Identifica los circuitos de luces, motor y accesorios. El diagrama indica claramente cada línea y color de cable, facilitando la localización de posibles fallas sin desconectar innecesariamente otros componentes.
Verifica la continuidad de cada circuito utilizando un multímetro. Esto confirma que no existan rupturas internas o contactos flojos antes de encender el tractor.
Cuando reemplaces un componente eléctrico, revisa que los nuevos cables y conectores coincidan con las especificaciones del diagrama para evitar sobrecargas o daños en el sistema.
Mantén los cables organizados con abrazaderas o guías, siguiendo la ruta indicada en el diagrama. Esto reduce la fricción y el riesgo de desgaste por vibraciones durante el funcionamiento del tractor.
Finaliza con una revisión visual y funcional: enciende el motor, prueba luces y accesorios, y asegúrate de que no haya chisporroteos ni conexiones sueltas. Ajusta cualquier conexión según sea necesario para un rendimiento estable.
Localización y conexión de componentes eléctricos principales
Ubica primero la batería en el compartimento delantero derecho del John Deere 1445. Asegura que los terminales estén limpios antes de conectar los cables: el positivo al borne rojo y el negativo al borne negro. Esto evita corrosión y pérdida de contacto.
El alternador se encuentra en el lado izquierdo del motor, cerca de la polea principal. Conecta el cable de salida directamente al borne positivo de la batería mediante un fusible de 30 A para proteger el sistema eléctrico. Verifica que el cable de tierra esté firmemente fijado al chasis.
El interruptor de encendido se sitúa en el tablero de control frente al operador. Sus conexiones principales incluyen el cable de alimentación de la batería y los cables hacia el relé de arranque y la luz de indicación. Asegura que cada conector encaje sin holgura y que las fijaciones estén apretadas.
El relé de arranque se localiza junto al motor, detrás del filtro de aire. Conecta el terminal de control al interruptor de encendido y el terminal de potencia al motor de arranque. Confirma que el relé esté montado en un soporte firme para evitar vibraciones que puedan dañar las conexiones.
Las luces delanteras y traseras se conectan mediante un arnés que corre a lo largo del chasis, con conectores codificados por color. Revisa que cada conector coincida con su correspondiente color y posición. Asegura los clips del arnés para evitar rozaduras con partes móviles del tractor.
Finalmente, los fusibles principales se ubican en la caja de fusibles bajo el asiento del operador. Comprueba cada fusible y reemplaza solo con el amperaje indicado por el fabricante para mantener la protección del sistema eléctrico.
Interpretación de códigos y colores de los cables
Identifica los cables según su color: el rojo indica alimentación principal de 12V, el negro corresponde a tierra, y el amarillo a señales de activación o sensores. Los cables verdes suelen asociarse a conexiones de indicador o señalización, mientras que los blancos transportan información de baja corriente entre módulos.
Consulta siempre el código alfanumérico impreso en cada cable; por ejemplo, R1 o B2 indican la función específica dentro del sistema eléctrico del John Deere 1445. Combina esta referencia con el diagrama de cableado para confirmar la ruta exacta y evitar confusiones al reemplazar o reconectar componentes.
Para un diagnóstico rápido, utiliza un multímetro para verificar continuidad y tensión en los cables identificados. Esto permite detectar cortocircuitos, cables abiertos o conexiones flojas antes de realizar ajustes mayores.
En caso de empalmes, mantén la coherencia del código y color de cada cable, usando conectores adecuados y aislante térmico para proteger la integridad eléctrica y prevenir interferencias entre circuitos adyacentes.
Se recomienda documentar cualquier modificación en un esquema actualizado del tractor, incluyendo cambios de color o numeración, facilitando futuras intervenciones y evitando errores en la interpretación del sistema eléctrico.
Solución de problemas comunes en el sistema eléctrico
Verifica primero la batería y sus conexiones. Asegúrate de que los terminales estén limpios y ajustados. Una batería con menos de 12,4 V puede generar fallas en el arranque y el encendido.
Revisa los fusibles siguiendo el diagrama de cableado del John Deere 1445. Sustituye los fusibles quemados y comprueba que no haya cortocircuitos en los cables asociados.
Inspecciona los cables por cortes, peladuras o corrosión. Los cables dañados deben reemplazarse inmediatamente para evitar pérdida de energía o disparos de fusibles.
Comprueba el interruptor de encendido y los relés. Un relé defectuoso puede impedir que el motor reciba corriente adecuada, provocando fallas intermitentes.
Examina las luces indicadoras y el tablero. Si alguna luz no funciona, verifica las conexiones del tablero y los conectores detrás de los indicadores. Limpia los contactos si es necesario.
Verifica la continuidad de los circuitos usando un multímetro. Esto permite localizar interrupciones o resistencias excesivas que afecten el rendimiento del sistema eléctrico.
En caso de problemas persistentes, revisa los componentes principales como el alternador y el regulador de voltaje. Un alternador con salida inferior a 13,5 V puede causar descarga rápida de la batería y fallas eléctricas.
- Comprueba tensiones en puntos clave: batería, salida del alternador, terminales del interruptor de encendido.
- Reemplaza cables con aislamiento dañado o terminales corroídos.
- Verifica fusibles y relés con regularidad para prevenir fallas súbitas.
- Mantén limpias las conexiones de tierra para asegurar un flujo de corriente estable.
