Consulta el diagrama de piezas del John Deere 12J802-1753-E1 para identificar con precisión cada componente del sistema hidráulico y de transmisión. Este modelo incluye bombas, válvulas y cilindros que requieren un montaje exacto según el diagrama.
Verifica las conexiones de las correas y poleas del deck usando los números de referencia indicados en el diagrama. Cada pieza tiene un código que facilita su reemplazo y reduce el riesgo de instalación incorrecta.
El diagrama también muestra la disposición de los filtros, mangueras y juntas del sistema de corte. Siguiendo la secuencia indicada, se evita la pérdida de presión hidráulica y se mantiene el rendimiento del cortacésped en niveles óptimos.
Para mantenimientos regulares, identifica primero las piezas que presentan desgaste según el diagrama. Esto permite reemplazar únicamente los elementos necesarios, ahorrando tiempo y garantizando que el equipo funcione sin interrupciones.

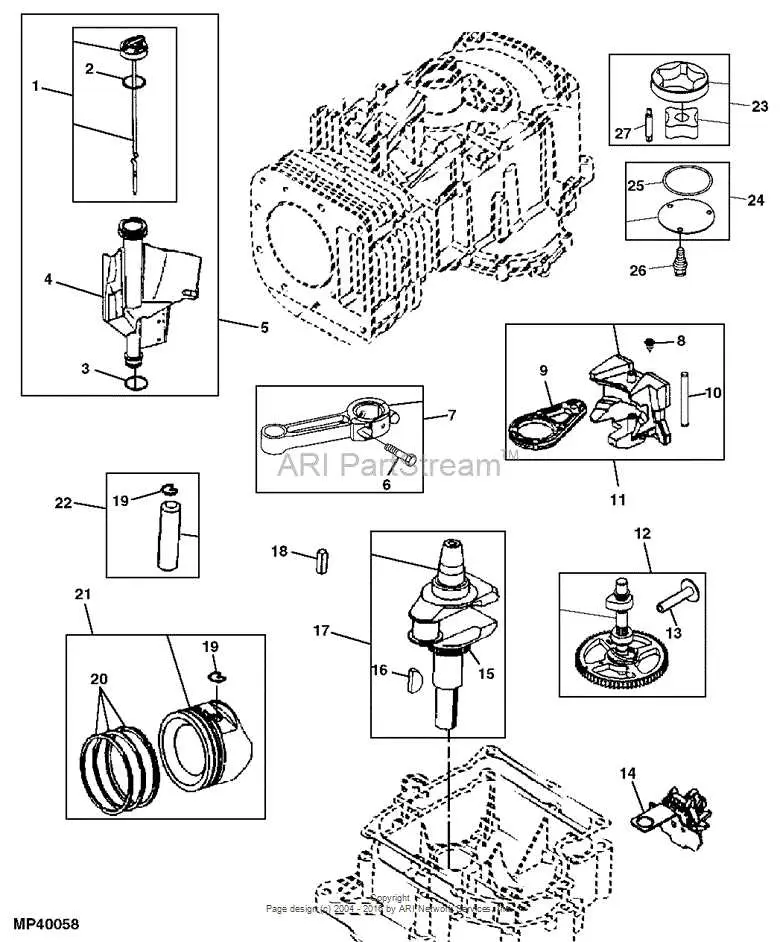

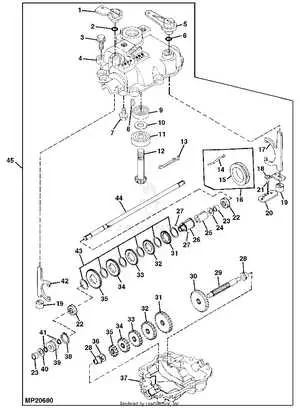

Diagrama de piezas del modelo John Deere 12J802-1753-E1 para mantenimiento y reparación
Utiliza el diagrama de piezas del modelo 12J802-1753-E1 para identificar cada componente antes de iniciar cualquier tarea de mantenimiento o reparación. Este diagrama permite localizar rápidamente elementos críticos como el motor, el sistema hidráulico, las poleas y correas, así como los filtros y bombas.
Para el mantenimiento rutinario:
- Verifica la posición y conexión de cada correa y polea, asegurando que no haya desgastes ni desalineaciones.
- Revisa el sistema hidráulico, incluyendo mangueras, válvulas y cilindros, siguiendo las referencias del diagrama para evitar errores en la reconexión.
- Inspecciona los filtros de combustible y aceite, localizándolos según el esquema para su reemplazo correcto.
Durante reparaciones específicas:
- Identifica los tornillos, tuercas y soportes indicados en el diagrama antes de desmontar cualquier componente, evitando daños o pérdidas de piezas.
- Ubica los conjuntos de transmisión y dirección hidráulica siguiendo las referencias gráficas para garantizar un montaje correcto.
- Comprueba el ensamblaje de piezas críticas como el eje principal y los rodamientos, usando las guías del diagrama para mantener la alineación y el funcionamiento adecuado.
Guardar una copia del diagrama cerca del área de trabajo facilita consultas rápidas durante intervenciones, reduce errores y asegura que cada componente se reinstale en su posición correcta.
Siguiendo estas referencias, el mantenimiento y las reparaciones del John Deere 12J802-1753-E1 se realizan con precisión, asegurando la durabilidad y el desempeño del equipo.
Identificación de componentes principales y sus funciones en el modelo 12J802-1753-E1
Localiza el motor diésel de 24 HP, encargado de generar la potencia necesaria para todas las operaciones del equipo. Su mantenimiento regular incluye revisión de filtros de aire, aceite y combustible, así como inspección de bujías y correas de transmisión.
El sistema hidráulico controla la elevación y descenso de implementos. Incluye bomba hidráulica, válvulas de control y cilindros. Verifica periódicamente las mangueras por desgaste y fugas para garantizar presión constante y evitar fallos en el accionamiento.
La transmisión de doble velocidad combina engranajes y ejes para distribuir la potencia a las ruedas motrices. Asegura lubricación adecuada y revisa los sellos de los engranajes para prevenir pérdida de fluido y desgaste prematuro.
El sistema de dirección utiliza un volante conectado a una cremallera y piñón, transmitiendo movimientos precisos a las ruedas. Comprueba ajustes y alineación de la cremallera, y lubrica los puntos de fricción para evitar rigidez en el giro.
El conjunto de frenos incluye discos y pastillas que detienen el equipo de manera segura. Revisa desgaste de las pastillas, nivel de líquido hidráulico y la respuesta del pedal para mantener eficacia de frenado en cualquier terreno.
El sistema eléctrico abarca batería, alternador, interruptores y cableado. Mantén la batería cargada, revisa conexiones libres de corrosión y comprueba fusibles regularmente para evitar fallos en el encendido o en accesorios eléctricos.
El bastidor principal soporta todos los componentes y transmite fuerzas del terreno. Inspecciona soldaduras y uniones, asegurando integridad estructural y evitando deformaciones que afecten estabilidad o maniobrabilidad.
Los ejes y ruedas proporcionan tracción y soporte. Comprueba la presión de neumáticos, apriete de tuercas y alineación de ejes para mantener rendimiento óptimo y reducir desgaste irregular en superficies irregulares.
Ubicación y conexión de sistemas hidráulicos y de transmisión
Conecta la bomba hidráulica directamente al motor principal utilizando el acoplamiento especificado para el modelo 12J802-1753-E1. Asegura que las mangueras de alta presión estén orientadas hacia los cilindros de dirección y elevación sin torsiones ni pliegues, respetando los radios de curvatura indicados en el manual técnico.
Ubica el depósito hidráulico sobre el chasis, cercano al motor, para garantizar un flujo constante y evitar cavitación. Instala los filtros en línea antes de la entrada a la bomba, verificando que las conexiones roscadas estén selladas con cinta PTFE o junta adecuada.
Conecta la transmisión mediante el eje principal al diferencial trasero. Ajusta los acoplamientos de la correa y los engranajes según la tensión especificada en la placa de servicio. Verifica que los ejes secundarios estén alineados con los rodillos del deck para prevenir desgaste irregular.
Inspecciona las válvulas de control hidráulico y asegúrate de que cada derivación de presión tenga su retorno correspondiente al tanque. Marca claramente las líneas de presión y retorno para simplificar futuras intervenciones de mantenimiento y reducir el riesgo de errores en la conexión.
Comprueba que todos los soportes de montaje estén firmemente asegurados y que los tubos hidráulicos estén sujetos con abrazaderas que eviten vibraciones excesivas. Esta configuración garantiza una operación fluida del sistema de transmisión y control hidráulico durante la actividad del equipo.
Procedimientos de inspección y reemplazo de piezas críticas
Verifica el estado de la bomba hidráulica retirando la cubierta y revisando el desgaste de los engranajes internos. Sustituye los sellos que presenten fisuras o fugas para evitar pérdida de presión.
Inspecciona las válvulas de control revisando que se desplacen sin esfuerzo y que no haya acumulación de residuos. Reemplaza las que presenten holgura excesiva o corrosión en los vástagos.
Examina los rodamientos del eje de transmisión aplicando presión lateral para detectar juego. Cambia los rodamientos que produzcan ruidos o tengan marcas de pitting.
Revisa las correas de transmisión comprobando grietas, desgaste de los dientes y tensión. Sustituye las correas que presenten fricción desigual o elongación superior al 3 %.
Verifica los filtros hidráulicos y de combustible retirando los cartuchos y comparando la suciedad acumulada con los intervalos de mantenimiento recomendados. Cambia los filtros obstruidos para mantener flujo constante.
Comprueba los acoplamientos y juntas universales alineando los ejes y observando vibraciones al girar manualmente. Reemplaza los elementos que presenten holgura o desgaste de la superficie de contacto.
Realiza pruebas finales tras el reemplazo de piezas críticas encendiendo el motor y monitoreando presión hidráulica, temperatura y ruidos anormales. Ajusta los componentes según las especificaciones del fabricante.
