Si estás buscando reparar o mantener tu tractor John Deere M653, contar con un diagrama de cableado preciso es clave. Este esquema no solo te ayudará a identificar conexiones, sino que también facilita la resolución de problemas eléctricos rápidamente. Al entender cómo se interconectan los diferentes componentes, podrás evitar errores comunes durante las reparaciones.
El diagrama de cableado de la John Deere M653 es un mapa detallado de todos los circuitos eléctricos. Cada línea y símbolo en el diagrama tiene un propósito específico, lo que permite verificar el estado de cada parte del sistema eléctrico, desde el sistema de encendido hasta el motor y las luces. Asegúrate de contar con una copia clara y legible del diagrama para trabajar con precisión.
Cuando sigas el esquema, verifica cada conexión con un multímetro para asegurarte de que no haya cortocircuitos o cables sueltos. Esto te permitirá identificar rápidamente fallos y evitar daños mayores. No olvides consultar el manual del propietario para obtener especificaciones adicionales que podrían ser útiles en ciertos modelos o configuraciones de tu M653.

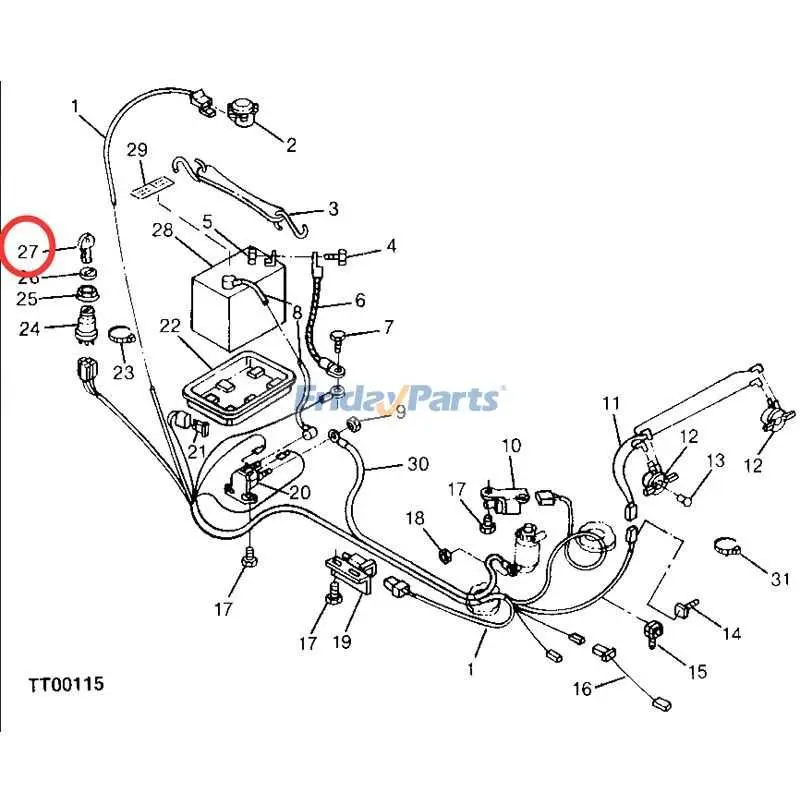

Diagrama de cableado John Deere M653
Para solucionar problemas o realizar un mantenimiento adecuado en tu John Deere M653, contar con un diagrama de cableado es indispensable. Este diagrama te ayudará a comprender cómo se conectan los diferentes componentes eléctricos del tractor y te permitirá identificar rápidamente cualquier fallo o error de conexión.
El diagrama de cableado para el John Deere M653 se organiza en secciones que corresponden a los sistemas principales del vehículo, como el sistema de encendido, el sistema de luces, el arranque y la batería. A continuación, algunos de los puntos clave a tener en cuenta:
- Sistema de encendido: Asegúrate de que los cables de la bobina de encendido estén correctamente conectados a la batería y al sistema de encendido. Revisa que no haya cables desgastados o sueltos, ya que esto puede provocar fallos de arranque.
- Sistema de luces: Los cables de las luces deben estar conectados correctamente al interruptor de luces y al fusible correspondiente. Revisa que no haya cortocircuitos en los cables que alimentan las luces delanteras y traseras.
- Conexión de la batería: Verifica la polaridad de la batería y asegúrate de que los cables de tierra y positivo estén conectados firmemente a los terminales. Un cable flojo puede causar problemas de arranque o mal funcionamiento del sistema eléctrico.
- Sistema de arranque: Los cables que conectan el motor de arranque con el interruptor de arranque deben estar libres de corrosión y bien ajustados. Un mal contacto puede impedir el arranque del motor.
Si alguna de estas conexiones presenta daños visibles, reemplázalas con piezas originales para garantizar un funcionamiento óptimo. El uso de cables y conectores de calidad también ayudará a prolongar la vida útil del sistema eléctrico.
Recuerda que el diagrama de cableado te muestra la disposición de los cables, pero también es crucial seguir las recomendaciones del manual de servicio para cada componente eléctrico. Con este enfoque, podrás mantener tu John Deere M653 en buen estado de funcionamiento por más tiempo.
Cómo interpretar el esquema eléctrico del John Deere M653
Para leer correctamente el esquema eléctrico del John Deere M653, comienza identificando los componentes principales como la batería, alternador, motor de arranque y los interruptores de encendido. Asegúrate de entender los símbolos de cada parte: un rectángulo representa los interruptores, un círculo es una conexión a tierra, y las líneas representan los cables. Los números junto a las líneas indican los colores de los cables, lo que facilita la localización exacta de cada componente en el tractor.
Presta atención a la orientación de los cables. Los cables positivos generalmente se muestran con una línea continua, mientras que los cables negativos están representados con una línea discontinua. Verifica las conexiones a tierra, que son esenciales para garantizar que el sistema eléctrico funcione correctamente. El esquema también suele indicar fusibles y relés, que protegen el sistema de sobrecargas eléctricas. Localiza estos elementos para garantizar que no haya fallos eléctricos.
Cuando examines las conexiones entre los componentes, fíjate en las conexiones cruzadas. Si un cable conecta dos puntos de manera directa, busca en el diagrama si hay alguna interrupción, como un interruptor o un relé, que pueda alterar esa conexión. Esto es clave para comprender el flujo de energía en el tractor y solucionar cualquier problema eléctrico.
Si el tractor presenta fallos eléctricos, comienza con los componentes más comunes que suelen fallar, como el alternador y el motor de arranque. Asegúrate de que las conexiones no estén corroídas ni flojas. Una vez que hayas comprobado estos elementos, sigue el esquema paso a paso para localizar posibles cortocircuitos o conexiones defectuosas en los cables.
Ubicación de los componentes clave en el diagrama eléctrico del John Deere M653
El diagrama eléctrico del John Deere M653 muestra de forma clara la disposición de los componentes más importantes del sistema eléctrico. La ubicación precisa de estos elementos es fundamental para una correcta reparación y mantenimiento.
El motor se encuentra conectado al sistema de arranque a través de un cable de alimentación principal. Este cable sale del interruptor de encendido, pasando por el relé de arranque antes de llegar al motor. Asegúrate de que las conexiones estén bien apretadas para evitar fallos durante el arranque.
La batería está ubicada cerca del motor y se conecta directamente con el regulador de voltaje. Este regulador garantiza que el sistema eléctrico reciba un voltaje constante para evitar sobrecargas. La ubicación del regulador está señalada en el diagrama como un punto de referencia clave entre la batería y el alternador.
El alternador, encargado de recargar la batería, está conectado al sistema de luces y accesorios eléctricos. Este componente se encuentra en la parte lateral del motor, cerca de la correa de transmisión. El diagrama muestra claramente el cableado que conecta el alternador con el sistema de distribución de energía de la maquinaria.
Los sensores de temperatura y presión se encuentran distribuidos por todo el motor, conectados al sistema de monitoreo electrónico. Estos sensores son fundamentales para el funcionamiento del sistema de protección, que apaga el motor en caso de temperaturas extremas o presiones incorrectas. En el diagrama, su ubicación es fácil de identificar cerca de las zonas de mayor calor y presión del motor.
El sistema de luces está conectado al interruptor de luces, con cables que pasan por un fusible para proteger el circuito. Estos fusibles se encuentran en la caja de fusibles, un componente clave que se ubica cerca de la cabina del operador.
Finalmente, el sistema de control de la transmisión está vinculado al panel de control mediante un cableado claro, lo que facilita la identificación de posibles fallos. Los diagramas de estos componentes están claramente marcados con sus respectivas funciones en el sistema eléctrico general del John Deere M653.
Solución de problemas comunes usando el diagrama de cableado del John Deere M653
Si el sistema eléctrico de tu John Deere M653 presenta fallos, el diagrama de cableado es una herramienta clave para encontrar y resolver el problema rápidamente. Comienza identificando el componente afectado y sigue las rutas de conexión para localizar posibles cortes, cortocircuitos o conexiones flojas.
Para problemas con el arranque, verifica la conexión de la batería y el interruptor de encendido. Si no hay corriente en el motor de arranque, examina los cables que van desde la batería hasta el solenoide y el motor de arranque. Asegúrate de que los terminales estén bien conectados y libres de corrosión.
En caso de fallos en las luces o sistemas eléctricos auxiliares, inspecciona los fusibles y relés. Un fusible quemado o un relé defectuoso puede interrumpir el funcionamiento de varias partes del sistema eléctrico. El diagrama te ayudará a identificar los fusibles correctos que protegen estos circuitos.
Para problemas con el sistema de carga, como baterías que no se cargan, verifica el alternador y sus conexiones. Si no hay salida de voltaje del alternador, revisa los cables y el regulador de voltaje. El diagrama te indicará cómo debe realizarse la conexión entre el alternador y la batería, ayudando a localizar posibles fallos en el circuito.
Si el sistema de encendido no responde, revisa el cableado que conecta la bobina de encendido con la unidad de control. Un cable dañado o una conexión floja pueden impedir el encendido del motor. Utiliza el diagrama de cableado para seguir el trayecto de las conexiones y asegurarte de que todos los componentes estén correctamente conectados.
En resumen, usa el diagrama de cableado para realizar un diagnóstico preciso del sistema eléctrico. No olvides comprobar cada componente con herramientas adecuadas y revisar las conexiones una a una para encontrar cualquier fallo que pueda estar afectando el rendimiento de tu John Deere M653.
