Consulta el diagrama de la cubierta 48C del John Deere LX277 para identificar rápidamente la ubicación de las cuchillas, correas y poleas. Cada componente está numerado, lo que facilita la sustitución de piezas sin desmontar todo el sistema.
La cubierta de 48 pulgadas cuenta con tres cuchillas de corte que giran de manera sincronizada. Verifica que las poleas principales estén alineadas según el diagrama; un pequeño desajuste puede afectar la calidad del corte y generar desgaste prematuro en las correas.
El diagrama también indica el recorrido exacto de la correa del motor y las tensiones recomendadas. Ajustar correctamente estas tensiones reduce la vibración y evita que la correa se salga durante el funcionamiento.
Revisa periódicamente los rodamientos y soportes señalados en el diagrama. Sustituir cualquier pieza desgastada mejora la seguridad y mantiene la eficiencia del cortacésped, prolongando la vida útil de la cubierta.
Con el diagrama a la mano, cada mantenimiento se vuelve más rápido y seguro. La visualización clara de cada componente permite planificar reparaciones sin errores y mantener un corte uniforme en todo el césped.
John Deere LX277 48C Deck Diagram
Consulta el diagrama de la plataforma 48C para identificar rápidamente la ubicación de correas, poleas y cuchillas. Este diagrama muestra que la polea principal se encuentra en el centro, conectada directamente al motor, mientras que las poleas de transmisión distribuyen el movimiento a cada cuchilla lateral y trasera.
Verifica las conexiones de la correa antes de reemplazar piezas. Las correas deben ajustarse según la tensión indicada en el diagrama para evitar deslizamientos o desgaste prematuro. Cada cuchilla tiene un eje específico con distancia y alineación precisas, reflejadas en el esquema.
Usa el diagrama para planificar mantenimiento regular. Identifica rodamientos y tornillería crítica, especialmente en puntos de giro y soportes de cuchillas. Esto facilita inspecciones rápidas y reduce el riesgo de daños durante el corte.
Al ensamblar o reinstalar la plataforma, sigue las marcas de referencia del diagrama. Asegúrate de que todas las piezas móviles estén libres de obstáculos y correctamente lubricadas. El diagrama ayuda a mantener la plataforma equilibrada, evitando vibraciones que puedan afectar la calidad del corte.
Guarda una copia del diagrama cerca del equipo. Consultarlo durante ajustes o reemplazos de piezas garantiza que la plataforma funcione de manera consistente y segura, optimizando el rendimiento de la cortadora John Deere LX277 48C.
Identificación de las piezas del cortacésped LX277 48C
Examina el diagrama del cortacésped LX277 48C para localizar el deck principal y las cuchillas. Identifica la cubierta de corte como la pieza rectangular que sostiene las cuchillas y conecta con los brazos de suspensión del chasis.
Ubica las cuchillas giratorias dentro del deck; cada cuchilla se fija al eje mediante un perno central y una arandela de seguridad. Verifica que las cuchillas estén alineadas y que giren libremente sin obstrucciones.
Localiza los rodillos delanteros y traseros que estabilizan el deck. Los rodillos delanteros permiten un corte uniforme sobre superficies irregulares, mientras que los traseros mantienen el deck nivelado durante la maniobra.
Observa los tensores y correas del sistema de transmisión. Las correas conectan el motor con el eje de las cuchillas y pasan por los tensores, que mantienen la tensión adecuada para un giro constante y seguro.
Identifica los soportes laterales y los anclajes de ajuste de altura. Estos permiten modificar la altura de corte y aseguran que el deck permanezca firme durante el uso. Comprueba que todos los pernos y pasadores estén firmes antes de operar.

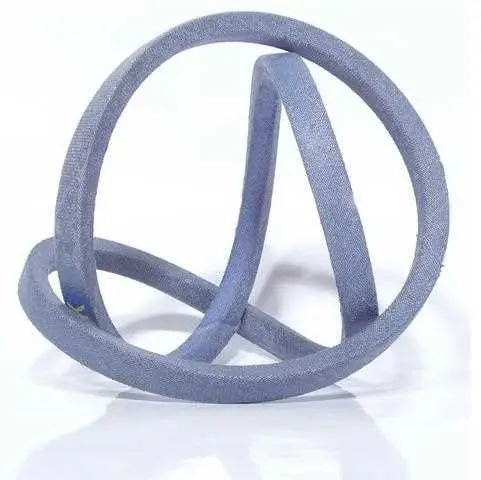

Ubicación y conexión de la correa de transmisión del deck
Coloca la correa de transmisión sobre las poleas siguiendo el diagrama del deck LX277 48C. Comienza desde la polea motriz del motor y dirígela hacia la polea intermedia, asegurándote de que encaje correctamente en las ranuras. Evita torceduras o enrollamientos que puedan desgastar la correa prematuramente.
Desliza la correa por la polea de tensión y ajusta el brazo tensor hasta que la correa quede firme, pero sin exceso de presión. Comprueba que todas las poleas giren libremente y que la correa mantenga contacto uniforme con cada superficie de rodamiento.
Verifica la alineación con la polea de la cuchilla. La correa debe asentarse centrada, evitando que se desplace hacia los bordes. Una correa bien colocada reduce vibraciones y garantiza un corte uniforme.
Revisa periódicamente el estado de la correa y de las poleas. Sustituye la correa si notas grietas, desgaste irregular o deslizamiento durante el funcionamiento, asegurando un rendimiento constante del deck.
Mantenimiento y ajuste de los componentes del deck
Lubrica las poleas y los rodamientos del deck cada 25 horas de uso para evitar desgaste prematuro y ruidos excesivos. Utiliza grasa de alta calidad y limpia previamente cualquier residuo de hierba o suciedad.
Revisa las cuchillas antes de cada corte. Asegúrate de que estén afiladas y equilibradas; una cuchilla desbalanceada puede dañar el eje y reducir la eficiencia del corte.
- Afloja los tornillos de las cuchillas y retíralas cuidadosamente.
- Afile los bordes con una lima o afiladora, manteniendo el ángulo original.
- Verifica el equilibrio colocando la cuchilla sobre un soporte central y ajusta si se inclina hacia un lado.
- Vuelve a instalar con el torque recomendado en el manual del LX277 48C.
Controla la tensión de la correa del deck cada 50 horas. La correa debe moverse con firmeza pero no quedar demasiado floja; una correa floja genera deslizamiento, mientras que una muy tensa acelera el desgaste de poleas y ejes.
Ajusta la altura del corte utilizando los pernos de nivelación del deck. Comprueba que ambos lados estén a la misma altura, entre 2 y 5 mm de diferencia, para evitar cortes irregulares.
- Limpia los canales de desagüe y los guardabarros del deck para prevenir acumulación de hierba.
- Inspecciona los resortes de tensión de la correa y reemplaza los dañados.
- Asegura que todos los pernos y tuercas del deck estén firmes, especialmente los que conectan a los brazos de elevación.
Repite este mantenimiento cada temporada y documenta cualquier reemplazo de piezas. Esto prolonga la vida útil del deck y mantiene el corte uniforme en cada uso.
