Utiliza el diagrama del carburador del John Deere LX188 para identificar rápidamente cada pieza y su función. Esta referencia facilita la localización de los conductos de combustible, tornillos de ajuste y conexiones que regulan la mezcla de aire y gasolina.
El esquema muestra con claridad los elementos clave como la cuba de flotador, la aguja de admisión, los surtidores principales y el mecanismo de ralentí. Revisar estas partes con el apoyo del diagrama reduce errores durante el desmontaje y asegura un montaje correcto.
Antes de realizar cualquier ajuste, observa la posición original de los tornillos de mezcla y ralentí. El diagrama sirve como guía visual para restaurar las configuraciones de fábrica, evitando un consumo excesivo de combustible o un arranque difícil.
Además de facilitar reparaciones, el diagrama del carburador LX188 ayuda a planificar la limpieza preventiva. Localizar los pasos estrechos y surtidores en el esquema permite decidir qué zonas requieren aire comprimido o líquido limpiador para recuperar el rendimiento del motor.

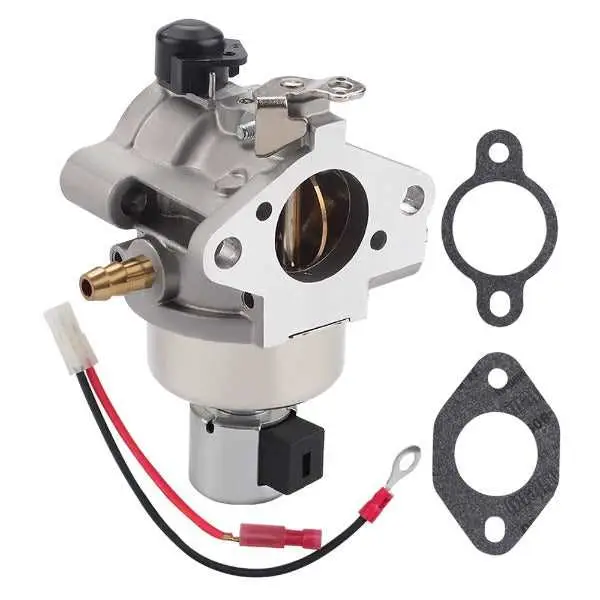

John Deere LX188 carburador diagrama
Revisa primero la posición de cada componente en el carburador del John Deere LX188 para evitar errores durante el montaje. El diagrama muestra claramente los puntos de conexión y facilita la limpieza o sustitución de piezas.
- Cuba de combustible: ubicada en la parte inferior, almacena la mezcla antes de pasar al motor.
- Flotador: regula el nivel de gasolina dentro de la cuba; ajusta la lengüeta metálica si el nivel no es correcto.
- Aguja de admisión: controla el paso de combustible según la posición del flotador.
- Chicler principal: dosifica la cantidad de gasolina; límpialo con aire a presión si notas obstrucción.
- Tornillo de mezcla: ajusta la proporción aire/combustible para un ralentí estable.
- Mariposa del acelerador: regula el flujo de aire y responde directamente al mando de aceleración.
- Conducto de aire: conecta el filtro con el cuerpo del carburador, manteniendo el flujo limpio.
Al reinstalar, sigue la secuencia del diagrama: coloca primero la aguja y el flotador, asegura la cuba, conecta los conductos de aire y combustible, y finalmente ajusta los tornillos de mezcla y ralentí. Así garantizas un funcionamiento estable y un arranque rápido del motor.
Identificación de las piezas principales del carburador LX188
Examina primero la cubeta de combustible; controla el flujo de gasolina hacia el carburador y previene derrames. Verifica la aguja y el asiento, que regulan la entrada de combustible según la demanda del motor. Ajusta el flotador para mantener el nivel correcto de gasolina dentro de la cubeta.
Localiza el surtidor principal, encargado de suministrar combustible al motor en velocidad alta. El surtidor de baja velocidad distribuye gasolina durante el ralentí y aceleraciones suaves. Inspecciona el tornillo de mezcla, que permite ajustar la proporción aire-combustible y optimizar la combustión.
Identifica la mariposa del acelerador; controla la cantidad de mezcla que entra al colector. La válvula de ralentí mantiene el motor estable en bajas revoluciones. Examina los canales de aire y combustible para asegurar que no existan obstrucciones que alteren el rendimiento.
Revisa los resortes y juntas del carburador. Los resortes aseguran que las válvulas y la mariposa vuelvan a su posición correcta, mientras que las juntas evitan fugas de aire y combustible. Mantener estas piezas limpias y bien ajustadas garantiza un funcionamiento constante y confiable del LX188.
Finalmente, inspecciona el estrangulador o choke, que facilita el arranque en frío al enriquecer la mezcla. Comprueba que se abra y cierre suavemente sin bloqueos. Con la identificación y el cuidado de estas piezas, el carburador LX188 mantiene un rendimiento estable y prolonga la vida útil del motor.
Cómo interpretar el diagrama para mantenimiento y limpieza
Localiza primero la posición de la cuba del carburador y la aguja de flotación en el diagrama; esto permite identificar rápidamente las piezas que requieren limpieza. Observa las rutas de los conductos de combustible y aire, marcadas en líneas continuas y punteadas, para evitar obstrucciones durante el mantenimiento.
Usa el diagrama para desarmar en secuencia: retira tornillos, resortes y juntas según la numeración indicada. Esto reduce el riesgo de dañar componentes delicados como el chorro principal y los circuitos de ralentí. Limpia cada pieza con un disolvente adecuado y aire comprimido, siguiendo el flujo señalado para no alterar los ajustes originales.
El diagrama también ayuda a identificar la posición de los tornillos de ajuste de mezcla y ralentí. Anota sus posiciones antes de desmontar para conservar la calibración correcta. Comprueba que los filtros internos y los orificios estén libres de residuos, utilizando herramientas pequeñas guiadas por el esquema para alcanzar los conductos más estrechos.
Después de limpiar, verifica que todas las juntas y empaques coincidan con las indicaciones del diagrama. Ensambla el carburador siguiendo el orden de piezas numerado, asegurando que los resortes vuelvan a su posición exacta y que los tornillos no queden demasiado apretados, preservando el funcionamiento fluido del motor.

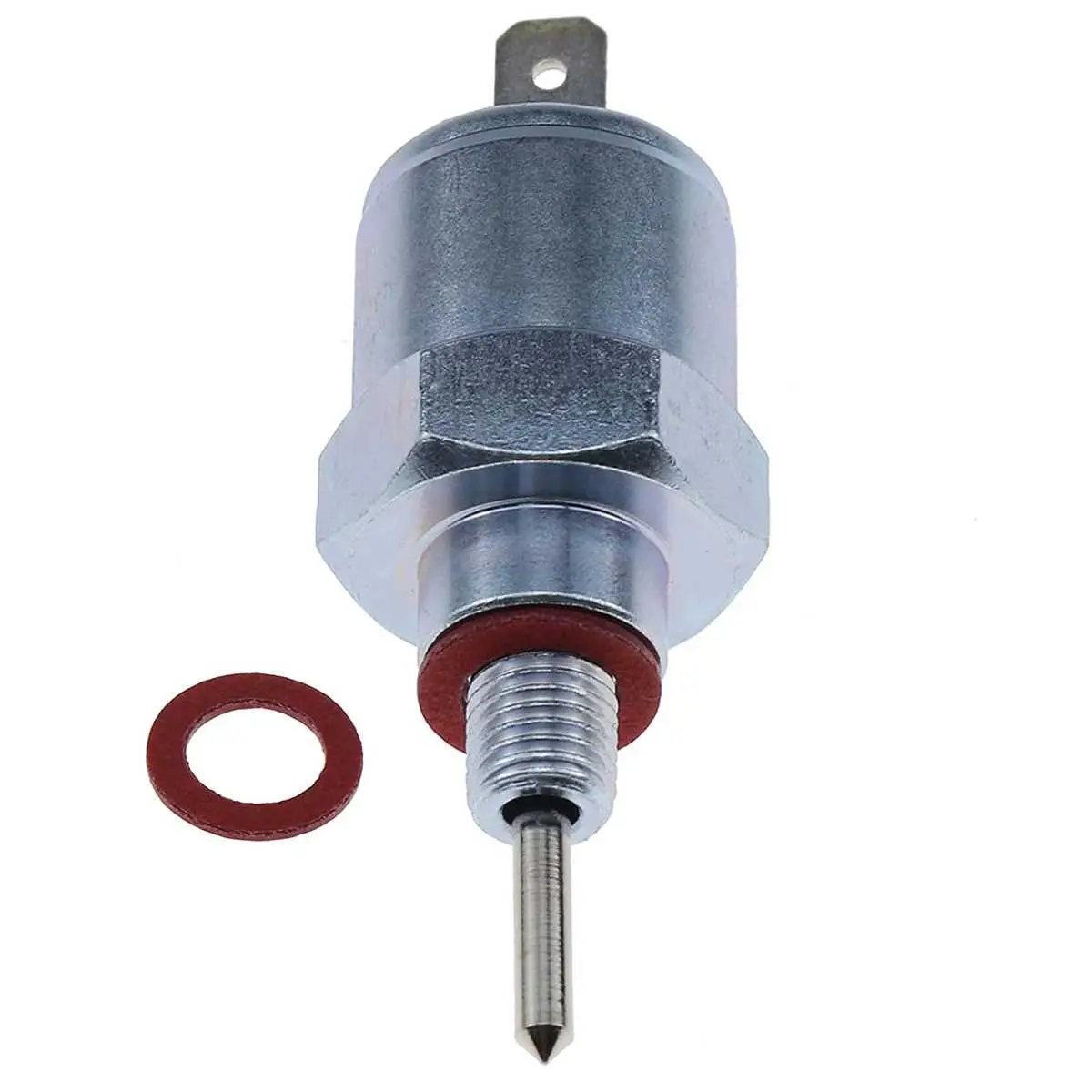

El diagrama permite también localizar el sensor o válvula de retención si el modelo lo incluye. Al rearmar, confirma que cada componente coincide con su posición original, lo que garantiza un flujo de combustible uniforme y previene fugas o bloqueos futuros.
Ubicación de conexiones de combustible y vacío en el carburador
Conecta la línea de combustible principal al puerto de entrada ubicado en el lateral derecho del carburador. Asegúrate de que la abrazadera esté firme para evitar fugas. La salida de exceso de combustible se encuentra en la parte inferior, diseñada para drenar hacia el tanque de recuperación o al suelo si no se dispone de uno.
El puerto de vacío principal se localiza en la parte superior del carburador, ligeramente hacia la izquierda. Esta conexión suele alimentarse a dispositivos como el regulador de presión de combustible o el distribuidor de vacío, según el modelo del motor. Utiliza mangueras resistentes y revisa que no haya grietas ni obstrucciones.
Otro puerto de vacío secundario se encuentra cerca del cuerpo del acelerador, orientado hacia el frente del motor. Esta salida se usa comúnmente para sistemas de control del ralentí o asistencia en la apertura del acelerador. Mantén la longitud de la manguera lo más corta posible para evitar retardos en la respuesta del motor.
Verifica que todas las conexiones estén alineadas según las marcas del carburador. El uso de etiquetas o marcadores de colores facilita la instalación correcta y reduce riesgos de confusión al desmontar o reemplazar componentes. Revisa periódicamente que las mangueras de combustible y vacío no presenten deformaciones ni desgaste.
