Consulta el diagrama de la plataforma de corte LX188 48 para identificar rápidamente la ubicación de las correas, poleas y cuchillas. Este esquema permite planificar reemplazos de piezas y ajustes de altura con precisión, evitando desgastes innecesarios.
Verifica las conexiones de transmisión siguiendo las rutas indicadas en el diagrama. Identificar la relación correcta entre las poleas y la correa asegura un corte uniforme y reduce la vibración del equipo durante el funcionamiento.
Ubica los componentes críticos como los rodillos, los ejes de las cuchillas y los soportes de ajuste. Con esta información puedes inspeccionar desgaste, lubricar puntos de fricción y mantener la plataforma alineada sin necesidad de pruebas prolongadas.
Usa el diagrama para planificar intervenciones de mantenimiento periódicas. Conocer la disposición exacta de los elementos facilita reemplazar piezas dañadas, ajustar la tensión de la correa y garantizar que la plataforma corte con la precisión indicada por el fabricante.
Diagrama de la plataforma de corte John Deere LX188 48 y su uso práctico
Consulta el diagrama de la plataforma de corte LX188 48 para identificar cada componente de forma rápida y precisa. Los elementos principales incluyen las cuchillas, poleas, correas de transmisión y soportes de suspensión.
Para reemplazar o ajustar una cuchilla, localiza su posición exacta en el diagrama y verifica la orientación de las poleas conectadas. Esto asegura que la transmisión funcione sin fricciones y mantiene la altura de corte uniforme.
Cuando inspecciones las correas, sigue las rutas señaladas en el diagrama. Identifica tensores y puntos de contacto para evitar deslizamientos y desgaste prematuro. Sustituye cualquier correa dañada respetando la secuencia de instalación indicada.
El diagrama también muestra la disposición de los soportes y conexiones de la plataforma. Ajusta los tornillos según las especificaciones del fabricante para prevenir vibraciones y mejorar la estabilidad durante el uso.
Utiliza el diagrama como guía durante el mantenimiento rutinario, facilitando la localización de piezas de repuesto y asegurando que cada componente se reinstale correctamente, manteniendo el rendimiento y la seguridad del cortacésped.

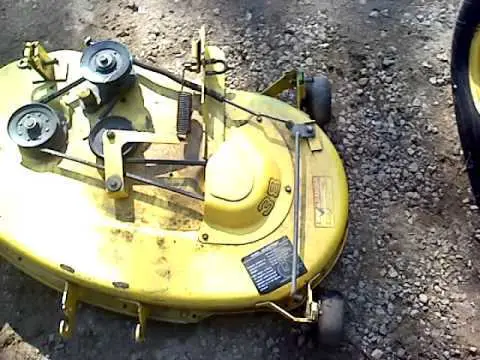

Identificación de piezas y componentes del deck de 48 pulgadas
Localiza y reconoce cada pieza del deck de 48 pulgadas para mantener un corte uniforme y prevenir daños mecánicos. Comienza por identificar las cuchillas, el elemento central que corta el césped. Cada deck contiene tres cuchillas de acero endurecido, fijadas con pernos de 5/8 pulgadas que requieren revisión periódica.
Los soportes de la cuchilla conectan estas a los ejes de transmisión. Verifica que los cojinetes estén lubricados y sin desgaste, evitando fricción que afecte el rendimiento. Los ejes giran mediante poleas situadas en la parte superior del deck, vinculadas al motor a través de correas de transmisión de 5/8 pulgadas de ancho.
- Poleas de transmisión: Controlan la velocidad y dirección de las cuchillas.
- Correas: Mantienen la tensión correcta para un corte uniforme.
- Rodillos frontales: Ayudan a nivelar el deck y reducen marcas en el césped.
- Placa del deck: Cuerpo metálico que soporta todas las piezas, revisa que no tenga abolladuras ni corrosión.
- Altura de corte: Ajustada mediante varillas y perillas laterales, permite definir la longitud del césped.
Los tornillos de fijación del deck al tractor son críticos. Asegura que cada perno esté apretado según las especificaciones del fabricante. Inspecciona regularmente los protectores laterales y la tapa superior, que evitan proyecciones de césped y objetos.
Comprender la ubicación exacta de cada componente facilita reemplazos y mantenimiento. Mantener los cojinetes, correas y poleas en buen estado prolonga la vida útil del deck y garantiza cortes uniformes.
Conexión y montaje correcto de correas y poleas del LX188
Coloca la correa principal alrededor de la polea del motor y asegúrate de que encaje en la ranura central de la polea del deck de 48 pulgadas. Verifica que las correas secundarias pasen correctamente por las poleas tensoras y guías, siguiendo la ruta indicada en el diagrama oficial del LX188.
Aprieta la correa tensora ajustando el tornillo de regulación hasta que la correa tenga una tensión firme, pero sin deformarse. Comprueba que las poleas giren libremente sin fricción excesiva y que no haya desalineación entre los ejes.
Revisa el sentido de rotación de todas las poleas, asegurándote de que coincida con el flujo indicado en el manual. Instala cualquier resorte de retorno o soporte de tensión y verifica su fijación para evitar que la correa se desplace durante el funcionamiento.
Después del montaje, realiza una prueba manual girando el eje del deck para confirmar que la correa mantiene contacto constante con las poleas y que no se producen saltos ni deslizamientos. Ajusta la tensión final según sea necesario antes de encender el cortacésped.
Mantenimiento y resolución de problemas comunes del deck de corte
Revisa regularmente el estado de las cuchillas; afílalas cuando presenten bordes desafilados y reemplázalas si muestran grietas o desgaste excesivo. Inspecciona los soportes de las poleas y los rodamientos, lubricándolos con grasa de litio cada 25 horas de uso para evitar fricción y desgaste prematuro.
Verifica la tensión de las correas del deck antes de cada uso. Una correa floja provoca deslizamiento y corte irregular, mientras que una correa demasiado tensa puede dañar los rodamientos. Ajusta la tensión según las especificaciones del manual del LX188, comprobando que las poleas giren libremente sin vibraciones.
Elimina restos de césped y suciedad acumulados en la parte inferior del deck. La acumulación de material vegetal húmedo puede generar óxido y reducir el rendimiento de corte. Utiliza un cepillo o manguera a presión, asegurándote de que el deck esté completamente seco antes de guardarlo.
Controla el nivel de los pernos y tornillería del deck. Vibraciones durante el corte pueden aflojarlos; apriétalos con la fuerza recomendada para evitar daños estructurales. Inspecciona también los brazos de suspensión y los resortes, reemplazando cualquier componente deformado o roto.
Si observas corte desigual, revisa la alineación del deck y el desgaste de las cuchillas. Ajusta la altura de corte uniformemente en ambos lados y reemplaza cuchillas de diferente desgaste. Para problemas de transmisión del deck, comprueba que las poleas no estén obstruidas y que las correas estén correctamente posicionadas según el diagrama del LX188.
