El diagrama de cableado del John Deere LT170 es una herramienta fundamental para mantener el tractor en óptimas condiciones de funcionamiento. Si tienes problemas eléctricos, consultar el diagrama te permitirá identificar rápidamente el origen de las fallas. Es crucial comprender cómo se distribuyen los cables en el sistema eléctrico para diagnosticar problemas de manera precisa.
Para comenzar, revisa el diagrama de conexión de la batería y el sistema de arranque. Si el motor no arranca, verifica la conexión del solenoide y las conexiones a tierra. Una mala conexión aquí es una causa común de fallos de arranque en este modelo.
Los componentes del sistema eléctrico del LT170 incluyen varios interruptores, relés y fusibles. Si alguno de estos elementos falla, puede afectar el rendimiento general del tractor. Asegúrate de comprobar todos los fusibles antes de continuar con un diagnóstico más profundo.

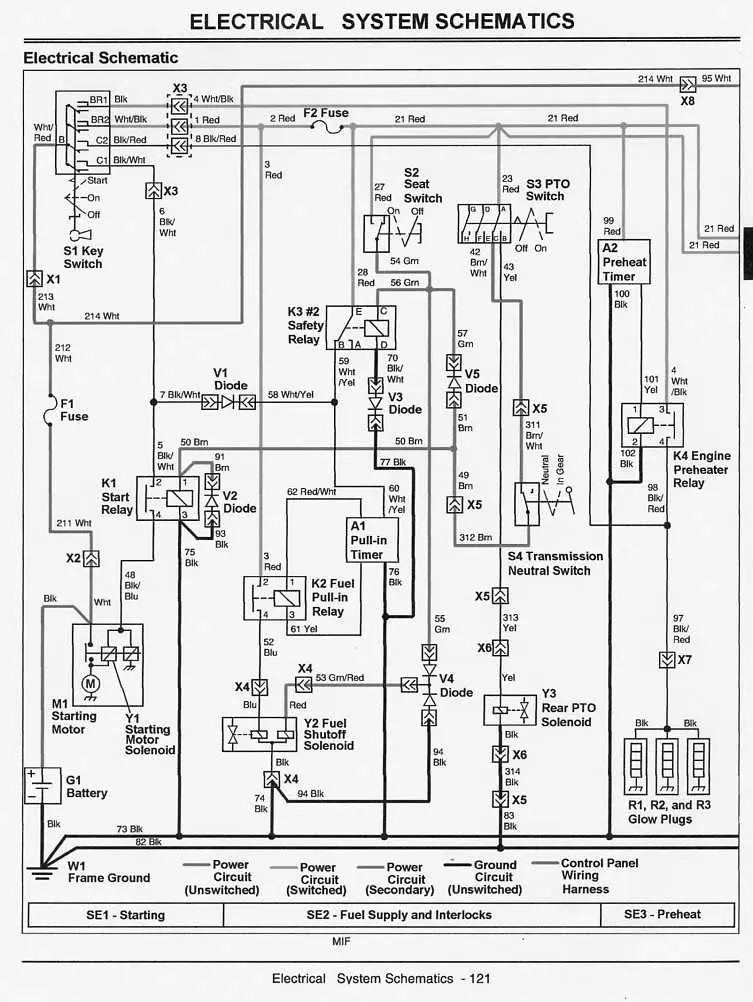

Diagrama de cableado del tractor John Deere LT170
El diagrama de cableado del tractor John Deere LT170 es una herramienta clave para la correcta reparación y mantenimiento del sistema eléctrico. Este diagrama muestra las conexiones entre los diferentes componentes eléctricos, lo que facilita la identificación y solución de problemas. Aquí se describen los principales aspectos a tener en cuenta.
- Conexiones de la batería: La batería del LT170 se conecta al sistema a través de dos cables principales, uno positivo y uno negativo. Asegúrese de que las conexiones estén limpias y firmemente aseguradas para evitar cortocircuitos o pérdida de energía.
- Alternador y regulador de voltaje: El alternador está conectado al sistema eléctrico para cargar la batería. Verifique que las conexiones entre el alternador y el regulador de voltaje estén en buen estado, ya que un mal contacto puede causar problemas en la carga de la batería.
- Arranque del motor: El motor de arranque se activa a través del interruptor de encendido, el cual envía corriente eléctrica a través de los cables de arranque. Es crucial revisar estos cables para asegurarse de que no haya cortocircuitos o conexiones sueltas que impidan el arranque del motor.
- Luces y sistemas de señalización: Las luces delanteras, traseras y los indicadores de señalización también forman parte del sistema eléctrico. Verifique que los cables estén correctamente conectados y que los interruptores funcionen adecuadamente.
- Motor y sistema de encendido: El sistema de encendido y los componentes del motor requieren una conexión correcta de los cables para el funcionamiento adecuado del tractor. Asegúrese de que los cables de la bobina, los sensores y el interruptor de encendido estén correctamente instalados.
Revisar y seguir el diagrama de cableado paso a paso ayuda a solucionar problemas eléctricos comunes. Mantenga los diagramas a mano y consulte siempre el manual del propietario para asegurar que cada conexión esté en su lugar.
Conexiones eléctricas clave del motor y arranque
Para asegurar el correcto funcionamiento del sistema eléctrico del motor y arranque en el John Deere LT170, verifica las siguientes conexiones clave:
1. La conexión del cable positivo (+) de la batería al motor de arranque. Este cable debe estar firmemente ajustado para evitar pérdidas de voltaje durante el arranque. Verifica que no haya corrosión en los terminales.
2. El cable de tierra (-) debe estar conectado al chasis del tractor. Asegúrate de que esté limpio y sin óxido, para asegurar una buena conexión a tierra, evitando fallos en el sistema eléctrico.
3. Conexión del interruptor de encendido al motor de arranque. Este circuito controla el flujo de energía al motor de arranque cuando se gira la llave de encendido. Verifica que los cables no estén flojos y que los conectores estén en buen estado.
4. El relé de arranque, que se encuentra entre el interruptor de encendido y el motor de arranque, debe funcionar correctamente para activar el motor de arranque. Si el motor no arranca, comprueba el relé y los cables conectados.
5. Asegúrate de que el cable de alimentación del solenoide esté bien conectado al motor de arranque. Una conexión floja puede impedir que el motor reciba la energía necesaria para arrancar.
6. El sistema de protección del motor debe estar correctamente cableado. Esto incluye los fusibles y los interruptores de protección que evitan daños por sobrecargas eléctricas. Inspecciona regularmente estos componentes para asegurar que estén en funcionamiento.
Realizar estas comprobaciones de manera periódica garantizará un rendimiento óptimo del motor y sistema de arranque, evitando inconvenientes durante la operación del tractor.
Ubicación de los fusibles y relés en el sistema eléctrico
Los fusibles y relés del John Deere LT170 están ubicados en el compartimiento de la batería, bajo el asiento del operador. Este es el primer lugar que debe comprobarse en caso de fallos eléctricos.
El panel de fusibles se encuentra cerca de la batería, con una tapa protectora que se debe retirar para acceder a los fusibles. En este panel, los fusibles están etiquetados claramente según la función que protegen, como el sistema de encendido, luces y sistema de arranque.
Los relés se encuentran generalmente en una caja separada, ubicada también en la zona de la batería. Estos componentes son responsables de controlar el paso de corriente a los sistemas específicos del tractor. Si el tractor no arranca o presenta fallos en sistemas como el motor o luces, los relés pueden ser la causa.
Revisar y sustituir un fusible o relé dañado es sencillo: asegúrese de que el fusible esté en buen estado o reemplácelo por uno con las mismas especificaciones. Para los relés, asegúrese de que estén firmemente conectados y que no presenten signos de desgaste o daños.
Para mantener el sistema eléctrico en óptimas condiciones, es recomendable inspeccionar los fusibles y relés periódicamente, especialmente antes de cada temporada de trabajo.
Solución de problemas comunes en el cableado del LT170
Revisa las conexiones del interruptor de encendido. Si el motor no arranca, puede haber un problema con los cables que van al interruptor o con el propio interruptor. Verifica que no haya corrosión o cables sueltos.
Inspecciona el fusible principal. Si el tractor no responde, un fusible quemado es una causa común. Localiza el fusible y sustitúyelo por uno nuevo del mismo amperaje.
Verifica los cables de tierra. Si no hay conexión adecuada a tierra, el tractor no funcionará correctamente. Asegúrate de que el cable de tierra esté bien conectado al chasis del tractor y a la batería.
Examina el relé de arranque. Si el motor no gira al intentar arrancar, el relé puede estar defectuoso. Reemplaza el relé si es necesario.
Chequea los cables del alternador. Si la batería se descarga rápidamente, verifica que los cables del alternador estén bien conectados y sin daño alguno. Un mal funcionamiento del alternador afecta la carga de la batería.
Inspecciona los cables de la batería. Si notas que el tractor pierde potencia, es posible que los cables de la batería estén flojos o corroídos. Asegúrate de que estén firmemente conectados y sin signos de corrosión.
Revisa el motor de arranque. Si el motor de arranque no funciona, verifica que los cables de alimentación estén en buen estado y que no haya interrupciones en el circuito de arranque.
