Consulta el diagrama de la correa del John Deere LT166 para identificar la ruta exacta de la correa de la plataforma y las poleas involucradas. Este diagrama muestra cada conexión desde el motor hasta las poleas de la cuchilla, facilitando la instalación correcta y evitando errores de alineación.
Verifica las referencias de las piezas en el diagrama antes de reemplazar cualquier componente. Identifica la correa principal, las poleas guía y las tensores para asegurar que todas las piezas encajen según las especificaciones del fabricante.
Usa marcas visuales en el diagrama para comparar con tu cortadora antes de montar la correa. Esto permite detectar desgaste en las poleas y puntos de fricción que podrían causar fallas prematuras. Mantén la correa tensada según las indicaciones para garantizar un corte uniforme y prolongar la vida útil de la plataforma.
El diagrama también facilita la planificación de repuestos. Consulta los números de pieza y las posiciones en el diagrama para ordenar las correas y componentes correctos, evitando compras innecesarias y reduciendo tiempos de mantenimiento.
Diagrama de correa de la plataforma del John Deere LT166 para mantenimiento y reemplazo
Verifica la tensión de la correa antes de retirar cualquier componente. Localiza la correa principal que conecta el motor con las poleas de la plataforma de corte. Observa el recorrido exacto de la correa según el diagrama para evitar errores al reinstalarla.
Afloja los tensores y extrae la correa con cuidado, evitando dañar las poleas o los rodamientos. Inspecciona la correa por desgaste, grietas o deshilachado. Reemplaza la correa si muestra señales de deterioro para garantizar un corte uniforme y seguro.
Al instalar la nueva correa, sigue estrictamente el patrón indicado en el diagrama. Asegura los tensores y comprueba que la correa gire libremente sin desviaciones. Realiza un ajuste final de tensión conforme a las especificaciones del fabricante para evitar deslizamientos o daños prematuros.
Verifica el funcionamiento de la plataforma encendiendo el motor y observando el movimiento de la correa. Revisa que no haya ruidos extraños ni vibraciones, y que todas las poleas mantengan el alineamiento correcto. Mantener esta rutina previene problemas y prolonga la vida útil de la correa y del sistema de corte.

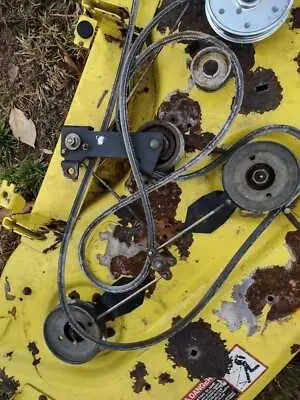

Ubicación y recorrido de la correa de la plataforma
Coloca la correa alrededor de la polea del motor y asegúrate de que esté correctamente asentada en la ranura central. Continúa guiándola hacia la polea del embrague de la plataforma, verificando que no se tuerza ni quede floja.
Desde el embrague, la correa debe pasar por las poleas tensores laterales. Ajusta el tensor para mantener la tensión adecuada: la correa debe permitir un ligero movimiento al presionarla, pero no debe deslizarse.
Guía la correa hacia las poleas de los rodillos de las cuchillas, siguiendo la secuencia indicada en el diagrama del LT166. Cada polea tiene un sentido de rotación específico que asegura el movimiento uniforme de las cuchillas.
Verifica que la correa permanezca alineada en todas las poleas y que no roce componentes metálicos. Un alineamiento correcto reduce el desgaste y evita saltos o ruidos durante el corte.
Finalmente, comprueba la tensión general del sistema. Ajusta el tensado si es necesario y realiza un giro manual de las cuchillas para confirmar que la correa mantiene el recorrido sin desviaciones ni holguras.
Identificación de piezas y poleas asociadas a la correa
Localiza primero la polea motriz, conectada al motor del John Deere LT166, ya que es el punto de inicio del recorrido de la correa de la plataforma.
- Polea de motor: Transmite el movimiento a la correa principal; verifica que esté libre de desgaste y bien alineada.
- Poleas locas: Mantienen la tensión correcta de la correa; identifica su posición según el diagrama para evitar deslizamientos.
- Polea tensora: Ajusta la tensión manualmente; comprueba su mecanismo de resorte y asegúrate de que mueve la correa sin restricciones.
- Poleas de transmisión de la plataforma: Ubicadas en los extremos de los ejes de corte, conectan la correa a las cuchillas; revisa que giren suavemente y sin holgura.
Inspecciona también los soportes y ejes asociados a cada polea. Los ejes deben estar firmes y sin signos de desgaste que puedan afectar la alineación de la correa.
Para facilitar el reemplazo o mantenimiento, sigue el diagrama y marca cada polea según su función. Esto permite reensamblar la correa correctamente y evita errores que provoquen saltos o fricción excesiva.
- Identifica el sentido de giro de cada polea según el diagrama.
- Comprueba la alineación lateral de la correa en cada polea.
- Confirma que no haya objetos que obstruyan la rotación de las poleas locas y tensora.
Registrar visualmente la posición de cada componente antes de retirar la correa simplifica el montaje posterior y garantiza que el sistema funcione sin ruidos ni vibraciones.
Pasos para reemplazar o ajustar la correa de la plataforma
Afloja primero los tensores de la correa principal y retira cualquier protección o cubierta que impida el acceso al sistema de poleas. Usa guantes para evitar lesiones y herramientas adecuadas para no dañar los componentes.
Observa el recorrido de la correa en el diagrama del John Deere LT166 y marca la posición de cada polea antes de retirar la correa vieja. Esto facilita el montaje correcto de la nueva correa.
Extrae la correa vieja con cuidado, moviendo la plataforma o las poleas de tensión según sea necesario. Verifica que las poleas giren libremente y que no presenten desgaste que pueda afectar la correa nueva.
Coloca la nueva correa siguiendo el mismo recorrido indicado en el diagrama, asegurándote de que encaje correctamente en cada polea. Evita torcerla y comprueba que los dientes o ranuras queden alineados.
Vuelve a ajustar los tensores aplicando la tensión recomendada por el fabricante. Comprueba que la correa se desplace suavemente y sin desviaciones al girar manualmente las poleas.
Reinstala todas las cubiertas y protecciones retiradas y realiza un arranque de prueba de la plataforma. Escucha cualquier ruido anormal y revisa la tensión de la correa tras unos minutos de funcionamiento para asegurar un rendimiento estable.
