Para reparar o reemplazar los componentes eléctricos de tu tractor John Deere LT 130, es fundamental contar con un diagrama de cableado detallado. Este diagrama te ayudará a identificar y conectar correctamente cada componente eléctrico del vehículo, desde el interruptor de encendido hasta los sistemas de iluminación y arranque.
Primero, asegúrate de tener a la mano el diagrama correcto y actualizado del modelo LT 130. Los diagramas pueden variar entre diferentes modelos de la misma serie, por lo que es clave verificar que el esquema corresponda específicamente a tu tractor.
En segundo lugar, revisa cada cableado y conector para detectar posibles desgastes o daños. El diagrama te indicará cómo conectar de manera correcta los cables en sus respectivos terminales, minimizando riesgos de fallos eléctricos o cortocircuitos.
Finalmente, si encuentras cables sueltos o dañados, utiliza repuestos originales John Deere. Esto asegurará la compatibilidad y el rendimiento óptimo de tu tractor. Seguir el diagrama paso a paso reducirá errores y te permitirá completar el trabajo de manera eficiente.

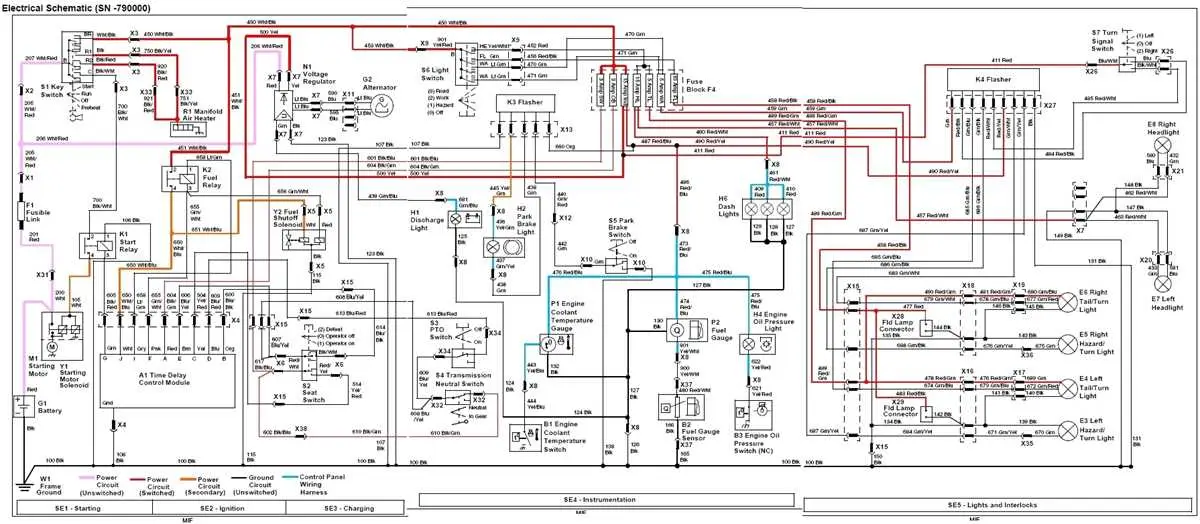

Diagrama de Cableado John Deere LT 130
El diagrama de cableado del John Deere LT 130 es una herramienta clave para realizar reparaciones o modificaciones en el sistema eléctrico de la cortadora de césped. Este diagrama detalla las conexiones entre los componentes eléctricos, como el motor, la batería, el interruptor de encendido y el sistema de luces.
Para un diagnóstico rápido y preciso, sigue estos pasos al consultar el diagrama:
- Identifica los colores de los cables y las conexiones que corresponden a cada componente.
- Verifica la continuidad de los cables con un multímetro antes de reemplazarlos.
- Consulta el diagrama para asegurarte de que las conexiones estén correctas y que no haya cortocircuitos.
El diagrama también incluye la ubicación de los fusibles y el conector del relé de arranque. Si experimentas fallos en el arranque o pérdida de potencia, revisa estas conexiones con atención. Además, asegúrate de que los cables estén firmemente conectados y sin signos de desgaste.
Si debes reemplazar un cable o conector, asegúrate de usar materiales compatibles con el sistema original para evitar problemas a largo plazo.
Recuerda que un mantenimiento preventivo puede evitar reparaciones costosas. Inspecciona regularmente el sistema eléctrico y realiza las conexiones cuando sea necesario.
Identificación y Ubicación de los Componentes Eléctricos Principales
La localización de los componentes eléctricos es fundamental para realizar mantenimientos o reparaciones en el John Deere LT 130. Los principales componentes a identificar son: la batería, el interruptor de encendido, el alternador, los fusibles y los relés. Cada uno se encuentra en lugares específicos del tractor, lo que facilita su acceso y reemplazo en caso de fallos.
La batería se encuentra debajo del asiento del conductor, en un compartimiento cerrado, protegido por una tapa. El interruptor de encendido se encuentra en el panel de control, cerca del volante, donde también se ubican los fusibles, fácilmente accesibles al abrir la caja de fusibles.
El alternador está ubicado en el lado derecho del motor, justo por debajo de la tapa del motor. Su función es cargar la batería durante la operación. Los relés, por otro lado, se encuentran cerca del motor y la caja de fusibles, dependiendo del modelo específico del tractor.
Es importante revisar periódicamente estos componentes, especialmente los fusibles, que suelen ser los primeros en fallar. Asegúrese de tener a mano los diagramas de cableado para realizar una revisión rápida y precisa de cada parte.
Solución de Problemas Comunes en el Sistema Eléctrico del LT 130
Si el motor del John Deere LT 130 no arranca, primero verifica la batería. Una batería descargada o dañada es la causa más común de problemas eléctricos. Revisa los terminales, asegúrate de que estén limpios y ajustados correctamente.
En caso de que el motor gire pero no encienda, el interruptor de encendido o el relé pueden estar defectuosos. Reemplaza cualquiera de estos componentes si notas signos de daño o desgaste.
Si las luces del tablero no encienden, revisa el fusible principal. Un fusible quemado impide el paso de corriente a los sistemas eléctricos del tractor. Si el fusible está en buen estado, inspecciona el interruptor de luz y los cables conectados al sistema.
Los problemas con el sistema de arranque pueden estar relacionados con el solenoide o el motor de arranque. Verifica el solenoide asegurándote de que reciba corriente correctamente. Si no responde, es probable que necesite ser reemplazado.
Si el cortacésped no responde a los controles de la palanca, revisa el cableado y asegúrate de que no haya conexiones flojas o dañadas. También revisa los interruptores de seguridad, ya que estos desactivan el sistema si no están en la posición correcta.
Por último, si los componentes eléctricos se calientan excesivamente, verifica que el sistema de refrigeración esté funcionando correctamente. Un sobrecalentamiento puede ser causado por un mal funcionamiento en el alternador o el regulador de voltaje.
Instrucciones para Reparar y Reemplazar Cables y Conectores Eléctricos
Para reparar cables y conectores en el John Deere LT 130, sigue estos pasos detallados:
1. Identificación del cable o conector dañado: Localiza la sección del cable o conector que está causando el problema. Inspecciona visualmente los cables en busca de desgastes, quemaduras o roturas. Los conectores deben estar revisados para verificar que no estén oxidados o corroídos.
2. Desconectar la batería: Antes de realizar cualquier reparación, desconecta la batería para evitar cortocircuitos o lesiones eléctricas.
3. Cortar y retirar el cable dañado: Utiliza cortadores de cables para eliminar la sección dañada. Asegúrate de cortar sólo el área afectada, dejando suficiente longitud de cable para hacer una reparación o reemplazo adecuado.
4. Pelar los cables: Pela los extremos de los cables con un pelacables para exponer el metal sin dañar el conductor. Asegúrate de no quitar más aislamiento del necesario.
5. Preparar el nuevo conector o cable: Si el conector está dañado, reemplázalo por uno nuevo del mismo tipo y tamaño. Si el cable está dañado, corta un segmento de cable nuevo con características similares y pélalo de la misma manera.
6. Conectar los cables o conectores nuevos: Une los cables pelados usando conectores adecuados, como terminales o conectores de crimpado. Utiliza una herramienta de crimpado para asegurar una conexión firme. Si usas terminales de tornillo, asegúrate de apretar bien los tornillos.
7. Aislar y proteger las conexiones: Usa cinta aislante o fundas termo-retráctiles para cubrir las uniones, protegiéndolas de la humedad y evitando que se suelten con el tiempo.
8. Probar el sistema eléctrico: Conecta nuevamente la batería y verifica si las reparaciones solucionaron el problema. Revisa el funcionamiento de los componentes eléctricos para asegurarte de que todo esté operando correctamente.
9. Inspección final: Realiza una última inspección visual para asegurar que todas las conexiones estén seguras y bien aisladas. Asegúrate de que no haya cables flojos o conexiones débiles.
