Para solucionar problemas eléctricos en tu cortacésped John Deere LA140, tener a mano el diagrama eléctrico es fundamental. Este esquema te proporcionará una guía clara sobre el cableado, conexiones y componentes que intervienen en el sistema eléctrico, permitiendo diagnosticar fallos de manera eficiente.
En el diagrama, encontrarás detalles sobre el sistema de encendido, las conexiones de la batería, el motor de arranque y otros elementos críticos. Asegúrate de seguir los colores y códigos de los cables con precisión para evitar errores durante la reparación.
También es importante revisar las especificaciones de voltaje y corriente indicadas, ya que cualquier variación podría causar fallos en el sistema eléctrico del equipo. Usa un multímetro para confirmar que las conexiones estén operando dentro de los parámetros recomendados por el fabricante.

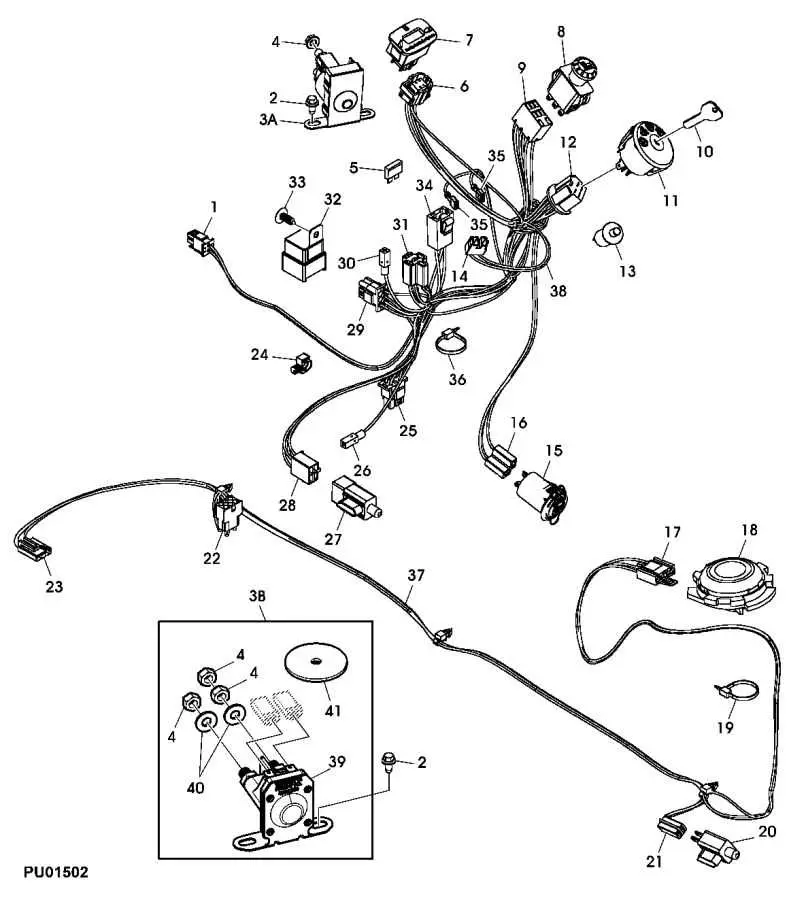

Diagrama eléctrico de John Deere LA140
Para reparar o mantener el sistema eléctrico del John Deere LA140, consulta el diagrama eléctrico para identificar conexiones clave y componentes. Comienza verificando la batería y el interruptor de encendido, ya que son elementos fundamentales para la operación del sistema.
El diagrama muestra cómo la corriente fluye desde la batería hacia el interruptor de encendido, luego a los componentes como el motor de arranque, la unidad de control y los interruptores de seguridad. Asegúrate de revisar las conexiones de cables, ya que cualquier contacto suelto puede impedir el arranque o causar fallas eléctricas.
Los fusibles son otro componente crítico. El diagrama incluye la ubicación de cada fusible, lo cual te permitirá identificarlos fácilmente si alguna de las funciones eléctricas no está operando correctamente. Cambia los fusibles quemados con uno de la misma clasificación para evitar daños mayores.
Si el sistema de encendido no funciona, verifica el estado del interruptor de encendido y el relé del motor de arranque. El diagrama eléctrico también muestra cómo se conecta el relé al sistema de encendido, lo que te ayudará a diagnosticar posibles fallas rápidamente.
La conexión de tierra también es importante para el funcionamiento correcto del sistema eléctrico. Asegúrate de que todos los cables a tierra estén bien conectados y sin corrosión, lo que podría interrumpir el flujo de corriente.
Finalmente, si necesitas reemplazar algún componente o realizar ajustes en el sistema eléctrico, sigue las indicaciones del diagrama para asegurar que todas las conexiones se realicen de manera correcta. Esto previene problemas de sobrecalentamiento y asegura la eficiencia operativa del tractor.
Conexiones clave en el sistema eléctrico del John Deere LA140
Verifica siempre la batería antes de realizar cualquier diagnóstico eléctrico. Asegúrate de que esté completamente cargada y con las conexiones limpias y firmes. Si hay señales de corrosión, límpialas antes de continuar.

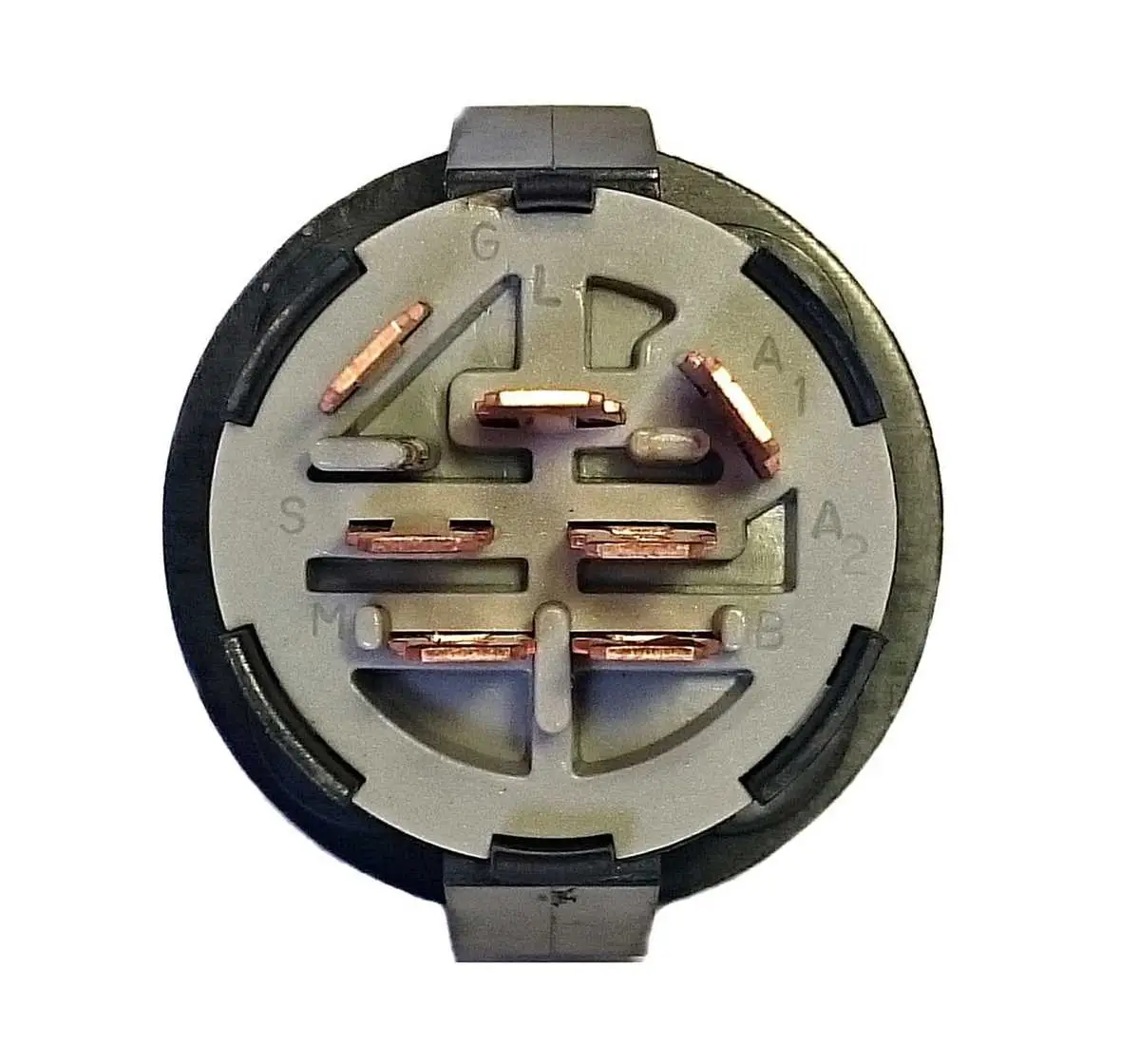

El interruptor de encendido es una pieza crucial. Conéctalo correctamente al cableado del motor y al sistema de arranque. La falla en este interruptor puede impedir el arranque del motor.
El sistema de fusibles debe revisarse periódicamente. Asegúrate de que todos los fusibles estén en buen estado. El fusible de 20 amperios protege el sistema de encendido, y su falla puede causar que el motor no arranque.
El relé de arranque conecta la batería con el motor de arranque. Si el relé está defectuoso, el motor de arranque no recibirá energía. Verifica que los cables de alimentación estén bien conectados y sin signos de desgaste.
La conexión del alternador es otra parte crítica. Asegúrate de que el cable del alternador esté conectado correctamente a la batería y que no haya corrosión en los terminales. Un alternador en mal estado puede provocar fallos en la carga de la batería.
El interruptor de seguridad en el asiento debe estar bien instalado. Si no detecta la presencia del conductor, no permitirá el funcionamiento del motor. Verifica que el interruptor esté en buen estado y que no tenga conexiones sueltas.
- Verifica los cables de tierra: Conexiones flojas pueden interrumpir el flujo de corriente.
- Revisa los cables de los sensores: Asegúrate de que los cables de los sensores de temperatura y nivel de aceite estén conectados correctamente.
- Inspecciona el interruptor de luces: Si las luces no funcionan correctamente, revisa el interruptor y los cables asociados.
Finalmente, realiza una inspección general del cableado. Busca cables dañados, desgastados o mal conectados que puedan causar cortocircuitos o fallas intermitentes en el sistema eléctrico.
Cómo interpretar el diagrama de fusibles y relés en el John Deere LA140
Revisa siempre primero la ubicación de cada fusible y relé en el diagrama antes de hacer cualquier inspección física. Cada fusible tiene un número específico que corresponde a un circuito del sistema eléctrico. Verifica que el fusible esté intacto. Si está quemado, reemplázalo por uno de igual amperaje. No uses fusibles de mayor valor, ya que puede causar daños a los componentes del sistema eléctrico.
Los relés también tienen números que indican su posición en el diagrama. Algunos relés controlan funciones específicas como el arranque o la dirección. Identifica el relé que corresponde al sistema que está fallando y escucha si hace clic al intentar activarlo. Si no emite el clic o no está funcionando, reemplázalo.
Asegúrate de que los relés estén bien conectados en su base. Un mal contacto puede hacer que el relé no funcione correctamente. Si el relé parece estar en buenas condiciones, revisa los cables y conexiones circundantes para detectar posibles cortocircuitos o cables sueltos que puedan interrumpir el flujo eléctrico.
Consulta el diagrama para confirmar que cada fusible y relé se corresponda con el sistema eléctrico correcto, ya que algunos diagramas incluyen múltiples configuraciones para distintas versiones del modelo LA140.
Solución de problemas comunes en el sistema eléctrico del John Deere LA140
Si el motor del John Deere LA140 no arranca, verifica primero la batería. Asegúrate de que esté completamente cargada y que los cables de conexión estén firmemente sujetos. Si la batería está en buen estado, revisa el interruptor de seguridad del asiento. Si está defectuoso, el motor no recibirá corriente, aunque la batería esté cargada.
Si las luces del tablero no se encienden, revisa el fusible principal del sistema eléctrico. Un fusible quemado puede cortar el flujo de energía al sistema. Si el fusible está dañado, reemplázalo por uno nuevo con la misma capacidad.
Si el motor enciende pero no mantiene la potencia, el problema puede estar relacionado con el regulador de voltaje. Si el voltaje no es constante, puede provocar fluctuaciones en el rendimiento del motor. Reemplaza el regulador si notas que la batería no se carga correctamente o si hay luces intermitentes en el tablero.
Cuando el motor gira pero no arranca, asegúrate de que el interruptor de encendido y el relé de arranque estén funcionando correctamente. Si alguno de estos componentes está fallando, el motor no recibirá la señal adecuada para arrancar, a pesar de que el sistema de encendido esté activado.
Si notas que el motor se apaga repentinamente durante el uso, revisa las conexiones de la batería y los cables del sistema de encendido. A veces, un mal contacto puede interrumpir el flujo eléctrico, causando que el motor se detenga de manera inesperada.
Por último, si hay dificultades con el sistema de carga, revisa el alternador y su conexión al sistema eléctrico. Un alternador defectuoso puede impedir que la batería se cargue adecuadamente, lo que afecta el funcionamiento general del tractor.
