Localiza rápidamente la correa correcta para tu cortacésped John Deere LA130 con plataforma de 48″. El diagrama de la correa muestra la ruta exacta entre el motor, las poleas y los tensores, asegurando que cada componente funcione sin problemas y evitando deslizamientos o desgaste prematuro.
Verifica la orientación y tensión según las indicaciones del diagrama. Coloca la correa alrededor de la polea del motor y las poleas de la plataforma siguiendo el recorrido ilustrado. Un ajuste incorrecto puede generar vibraciones y reducir la vida útil de la correa y los rodamientos.
Reemplazo oportuno y mantenimiento prolonga el rendimiento de la máquina. Observa signos de grietas, fricciones o estiramientos antes de reinstalar la correa. Lubrica las poleas si es necesario y asegúrate de que los tensores operen suavemente para mantener la alineación mostrada en el diagrama.
Consulta el diagrama cada vez que retires o ajustes la correa para evitar errores comunes durante la instalación. Esta práctica reduce el riesgo de daños en la plataforma y garantiza un corte uniforme y consistente en tu césped.

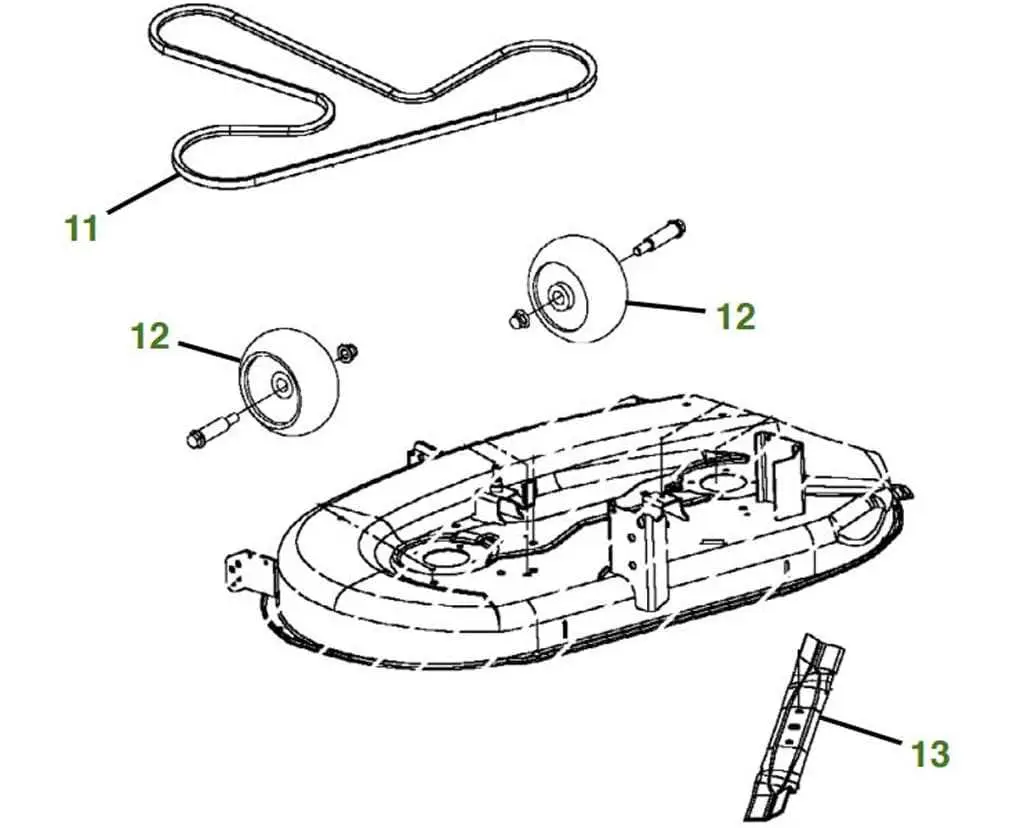

Diagrama de la correa de la plataforma 48 de John Deere LA130
Para reemplazar la correa de la plataforma de 48 pulgadas en el John Deere LA130, sigue este diagrama paso a paso para evitar errores comunes y asegurar un funcionamiento suave del cortacésped.
- Afloja la correa vieja soltando el tensor ubicado en el lado derecho de la plataforma.
- Retira la correa desgastada pasando por las poleas del motor y del eje de corte según la secuencia indicada en el diagrama oficial:
- Polea del cigüeñal del motor.
- Polea de tensión ajustable.
- Poleas de los mandos intermedios si aplican.
- Poleas del eje de corte izquierdo y derecho.
Se recomienda revisar la correa periódicamente y limpiar las poleas de restos de césped y suciedad. Un alineamiento adecuado prolonga la vida útil de la correa y garantiza cortes uniformes.
- Evita el contacto de la correa con bordes metálicos afilados durante la instalación.
- Lubrica ligeramente los puntos de pivote del tensor si notas fricción excesiva.
- Guarda el diagrama cerca del área de mantenimiento para futuras referencias.
Identificación de la correa correcta y sus componentes en el diagrama
Localiza la correa del deck de 48 pulgadas de tu John Deere LA130 verificando el número de pieza indicado en el diagrama oficial. La correa correcta es la que conecta directamente el motor con las poleas del deck, generalmente marcada con la referencia AM107502 o equivalente según el año del modelo.
Observa cuidadosamente las poleas principales: la polea motriz del motor, la polea intermedia de tensión y las poleas de las cuchillas. Cada polea tiene un tamaño específico que coincide con la correa diseñada para evitar deslizamientos y desgaste prematuro. Identifica los bordes dentados o lisos según indique el diagrama; el tipo de superficie influye en el rendimiento de transmisión.
Verifica las guías y los tensores mostrados en el esquema. La correa debe pasar exactamente por estas piezas sin desviarse, manteniendo la tensión adecuada. Comprueba la posición del tensor: si es ajustable, asegúrate de que la correa no quede ni demasiado floja ni demasiado tensa, siguiendo la distancia recomendada entre poleas en el diagrama.
Confirma que todos los componentes alrededor de la correa coincidan con las referencias del diagrama: tornillos, soportes y pasadores que fijan las poleas. Cualquier discrepancia puede afectar la alineación y causar daños. Mantén el diagrama a la vista durante la instalación para guiar la colocación correcta y la secuencia de montaje de cada componente.
Finalmente, inspecciona la correa por signos de desgaste antes de instalarla. Reemplaza cualquier correa que presente grietas, estiramiento o pérdida de forma. La correspondencia exacta con el diagrama garantiza un funcionamiento silencioso y prolonga la vida útil del deck.
Secuencia de instalación de la correa paso a paso
Coloca la máquina sobre una superficie plana y asegúrate de que el motor esté apagado. Afloja la tensión de la correa vieja utilizando la palanca del tensor y retírala cuidadosamente de las poleas del deck de 48 pulgadas.
Inspecciona las poleas por desgaste o residuos; limpia cualquier suciedad o restos de césped para garantizar un contacto firme con la nueva correa. Verifica que la correa nueva corresponda exactamente al modelo LA130 48 deck.
Ubica la correa sobre la polea del motor primero, luego en la polea del idler central. Mantén la correa alineada en las ranuras de las poleas y evita torceduras que puedan dañar el caucho.
Pasa la correa por las poleas guía y el idler trasero siguiendo el diagrama específico del deck de 48 pulgadas. Asegúrate de que cada sección quede correctamente ajustada sin superponerse.
Activa la palanca del tensor lentamente para aplicar tensión sobre la correa. Gira manualmente las cuchillas unos giros completos para confirmar que la correa se mueve suavemente y permanece centrada en todas las poleas.
Verifica la alineación final y ajusta ligeramente la tensión si es necesario. Retira herramientas y objetos alrededor del deck antes de encender el motor y probar el corte, observando el funcionamiento de la correa durante los primeros minutos.
Solución de problemas comunes de la correa según el diagrama
Revisa la tensión de la correa usando el diagrama como guía: una correa floja puede causar deslizamiento y desgaste irregular. Ajusta el tensor hasta que la correa tenga aproximadamente 1,5 cm de holgura al presionarla en el punto medio entre poleas.
Inspecciona las poleas por acumulación de residuos o desgaste. Limpia cualquier suciedad y reemplaza las poleas dañadas; una polea desgastada provoca ruidos y vibraciones que aceleran el deterioro de la correa.
Verifica la alineación siguiendo el recorrido indicado en el diagrama. Alinea todas las poleas en línea recta; cualquier desviación genera fricción lateral que reduce la vida útil de la correa.
Reemplaza la correa si presenta grietas, hilos rotos o bordes deshilachados. Usa una correa del tamaño exacto mostrado en el diagrama para garantizar un ajuste correcto y evitar que se salga durante el funcionamiento.
Lubrica los puntos de pivote de los tensores y guías según el diagrama. Esto reduce el desgaste por fricción y mantiene la tensión constante, evitando saltos de la correa y pérdida de potencia en el deck de 48 pulgadas.
Comprueba regularmente que las fijaciones de las poleas y tensores estén firmes. Tornillos sueltos provocan vibraciones que afectan el recorrido de la correa y pueden dañar el motor y las cuchillas.
